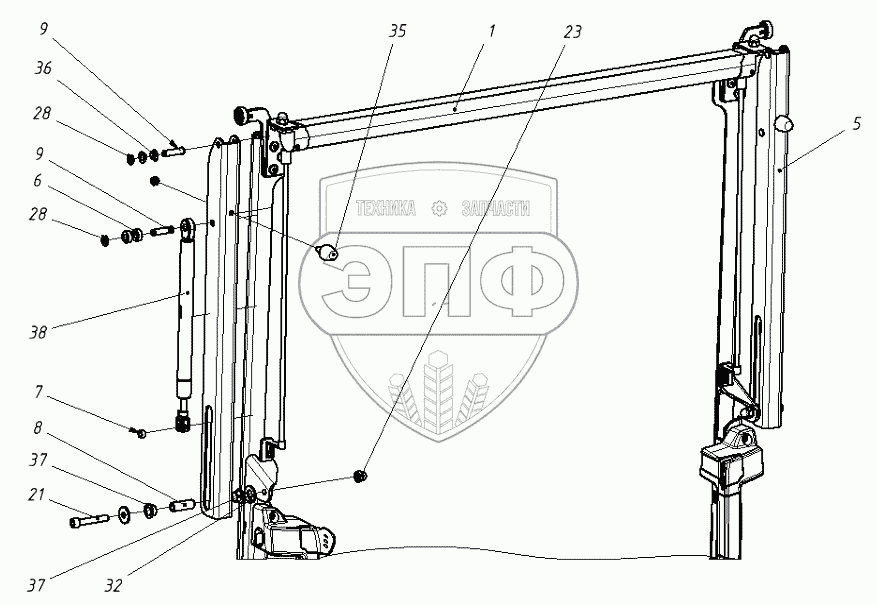

Каталог запасных частей к технике: ТВЭКС WХ-200 (2017). 202020130000 00 Установка передней рамки
1
5
6
7
8
9
9
21
23
28
28
32
35
36
37
37
38
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 20202013100000 | Рамка передняя | Нет на складе | |
| 4 | 20202013000100 | Рычаг | Нет на складе | |
| 5 | 20202013000101 | Рычаг | Нет на складе | |
| 6 | 20202013000200 | Втулка | Нет на складе | |
| 7 | 20202013000300 | Втулка | Нет на складе | |
| 8 | 20202013000400 | Втулка | Нет на складе | |
| 9 | 20202013000500 | Ось | Нет на складе | |
| 21 | 00002642045401 | Винт М8-6gХ50.58.016 | Нет на складе | |
| 22 | 00002641090601 | Гайка М8 | Нет на складе | |
| 23 | 00002640310801 | Гайка М8-6Н.5.016 | Нет на складе | |
| 27 | 00002644020501 | Шайба 8.65Г.016 | Нет на складе | |
| 28 | 00002644066701 | Шайба 7.65Г.01.6 | Нет на складе | |
| 31 | 00002644060801 | Шайба С8.01.08кп.016 | Нет на складе | |
| 32 | 00002644061201 | Шайба 12.01.08кп.019 | Нет на складе | |
| 35 | 00004040020501 | Амортизатор | Нет на складе | |
| 36 | 00005126829001 | Втулка | Нет на складе | |
| 37 | 00005126829101 | Втулка | Нет на складе | |
| 38 | 00091340283401 | Пружина газовая | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
