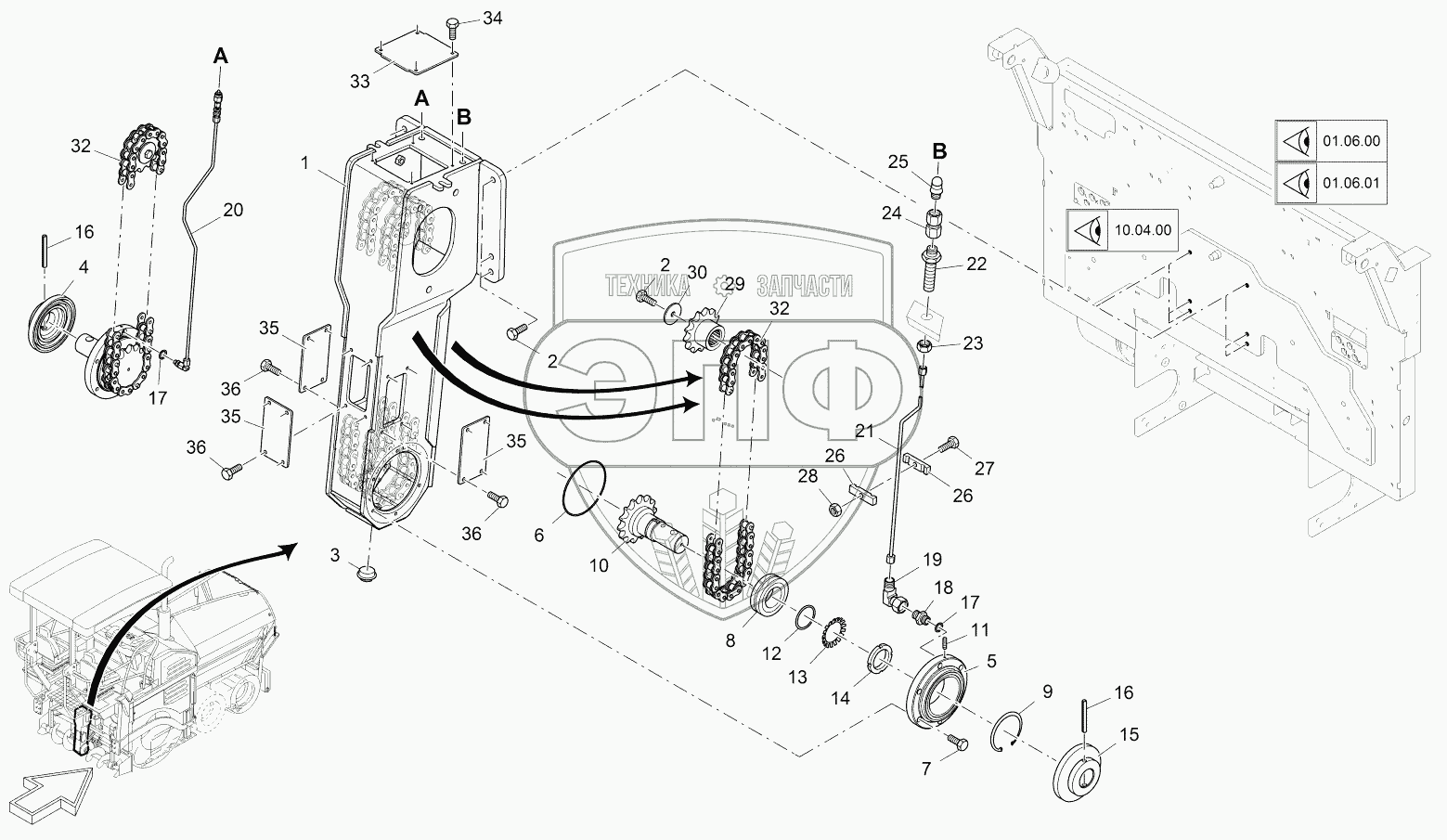

Каталог запасных частей к технике: VOGELE SUPER 1103-2. AUGER DRIVE
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
17
17
18
19
20
21
22
23
24
25
26
26
27
28
29
30
32
32
33
34
35
35
35
36
36
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 2159151 | BEARING BLOCK | Нет на складе | |
| 2 | 9512300933 | SCREW | Нет на складе | |
| 3 | 9515300906 | LOCKING SCREW | Нет на складе | |
| 4 | 2158869 | FLANGE, LEFT SIDE | Нет на складе | |
| 5 | 2158764 | FLANGE, RIGHT SIDE | Нет на складе | |
| 6 | 9636970062 | O-RING SEAL | Нет на складе | |
| 7 | 9508200912 | SCREW | Нет на складе | |
| 8 | 2044482 | SPHERICAL ROLLER BEARING | Нет на складе | |
| 9 | 9501000472 | SEEGER CIRCLIP RING | Нет на складе | |
| 10 | 2052040 | CHAIN WHEEL | Нет на складе | |
| 11 | 9506080916 | THREADED PIN | Нет на складе | |
| 12 | 2077677 | DISTANCE RING | Нет на складе | |
| 13 | 9600110202 | LOCKING SHEET | Нет на складе | |
| 14 | 9620110203 | GROOVE NUT | Нет на складе | |
| 15 | 2076572 | LID | Нет на складе | |
| 16 | 9510421481 | TENSIONER PIN | Нет на складе | |
| 17 | 9690370062 | O-RING SEAL | Нет на складе | |
| 18 | 9603010057 | SCREW CONNECTION | Нет на складе | |
| 19 | 9627060057 | SCREW CONNECTION | Нет на складе | |
| 20 | 2164360 | GREASE PIPE | Нет на складе | |
| 21 | 2164380 | GREASE PIPE | Нет на складе | |
| 22 | 9520603910 | SCREW CONNECTION | Нет на складе | |
| 23 | 9630120010 | NUT | Нет на складе | |
| 24 | 9603060060 | SCREW CONNECTION | Нет на складе | |
| 25 | 9601580054 | GREASING NIPPLE | Нет на складе | |
| 26 | 2163275 | METAL PLATE | Нет на складе | |
| 27 | 9506250933 | SCREW | Нет на складе | |
| 28 | 9500060934 | NUT | Нет на складе | |
| 29 | 4610062263 | CHAIN WHEEL | Нет на складе | |
| 30 | 4618042832 | WASHER | Нет на складе | |
| 32 | 2053888 | ROLLER CHAIN | Нет на складе | |
| 33 | 2164774 | LID | Нет на складе | |
| 34 | 9506160933 | SCREW | Нет на складе | |
| 35 | 2052528 | LID | Нет на складе | |
| 36 | 9508160933 | SCREW | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
