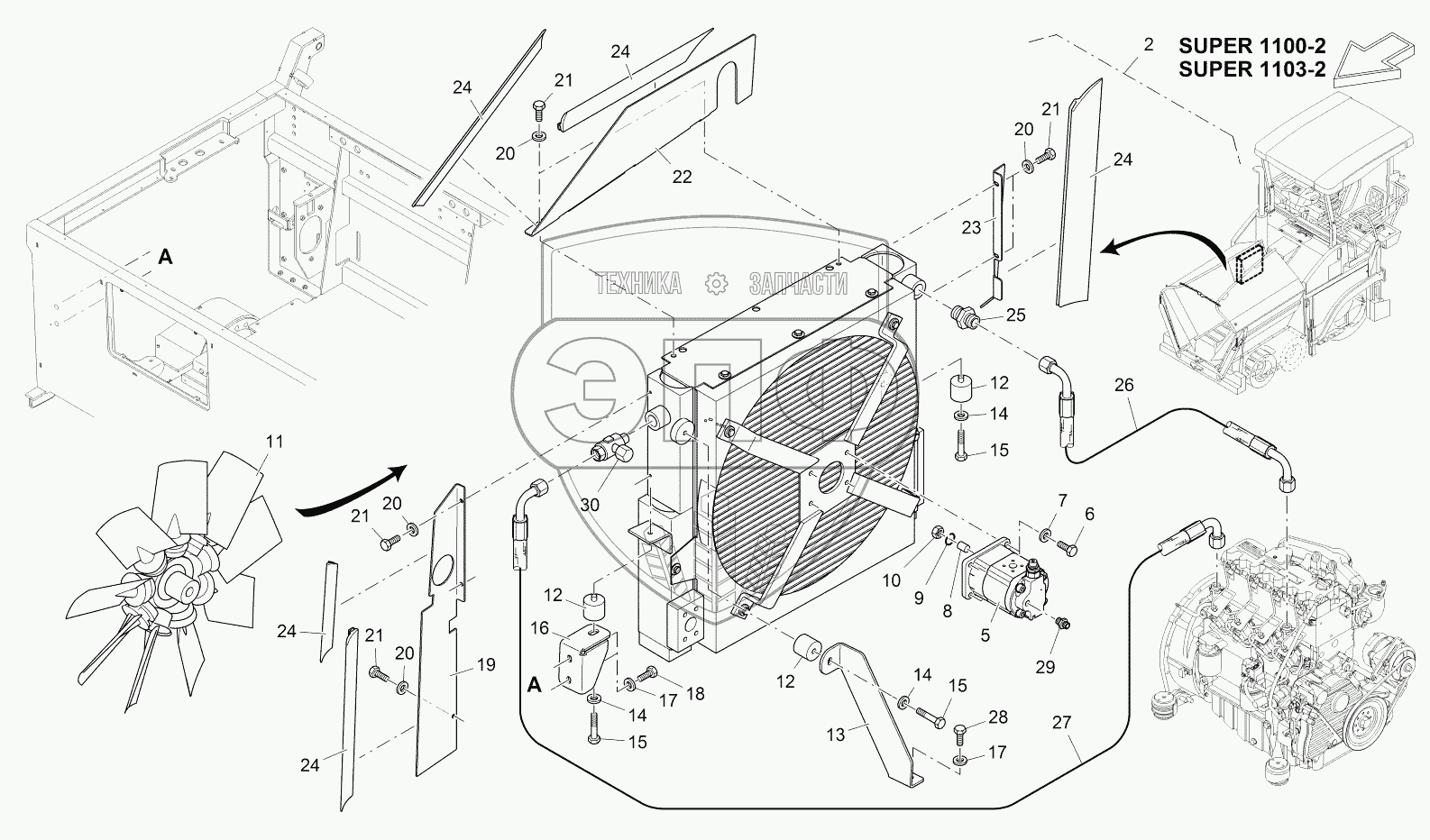

Каталог запасных частей к технике: VOGELE SUPER 1103-2. COOLING SYSTEM
2
5
6
7
8
9
10
11
12
12
12
13
14
14
14
15
15
15
16
17
17
18
19
20
20
20
20
21
21
21
21
22
23
24
24
24
24
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 2 | 2051145 | COMBINED COOLER CPL. | Нет на складе | |
| 5 | 2063203 | HYDRAULIC MOTOR | Нет на складе | |
| 6 | 9508250933 | SCREW | Нет на складе | |
| 7 | 95000801 | WASHER | Нет на складе | |
| 8 | 9504066888 | DISK SPRING | Нет на складе | |
| 9 | 2008336 | SPRING RING | Нет на складе | |
| 10 | 9515140934 | NUT | Нет на складе | |
| 11 | 2072269 | FAN | Нет на складе | |
| 12 | 2043093 | RUBBER BUFFER | Нет на складе | |
| 13 | 2069517 | SUPPORT | Нет на складе | |
| 14 | 9500100125 | WASHER | Нет на складе | |
| 15 | 9510200933 | SCREW | Нет на складе | |
| 16 | 2052345 | CONSOLE | Нет на складе | |
| 17 | 9500847349 | WASHER | Нет на складе | |
| 18 | 9508160933 | SCREW | Нет на складе | |
| 19 | 2052366 | METAL PLATE | Нет на складе | |
| 20 | 9500060125 | WASHER | Нет на складе | |
| 21 | 9506120933 | SCREW | Нет на складе | |
| 22 | 2052579 | METAL PLATE | Нет на складе | |
| 23 | 2052603 | METAL PLATE | Нет на складе | |
| 24 | 2000160 | JOINING PIECE | Нет на складе | |
| 25 | 9602220057 | SCREW CONNECTION | Нет на складе | |
| 26 | 2061410 | HOSE | Нет на складе | |
| 27 | 2061416 | HOSE | Нет на складе | |
| 28 | 9508200933 | SCREW | Нет на складе | |
| 29 | 9602130057 | SCREW CONNECTION | Нет на складе | |
| 30 | 9677220058 | SCREW CONNECTION | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
