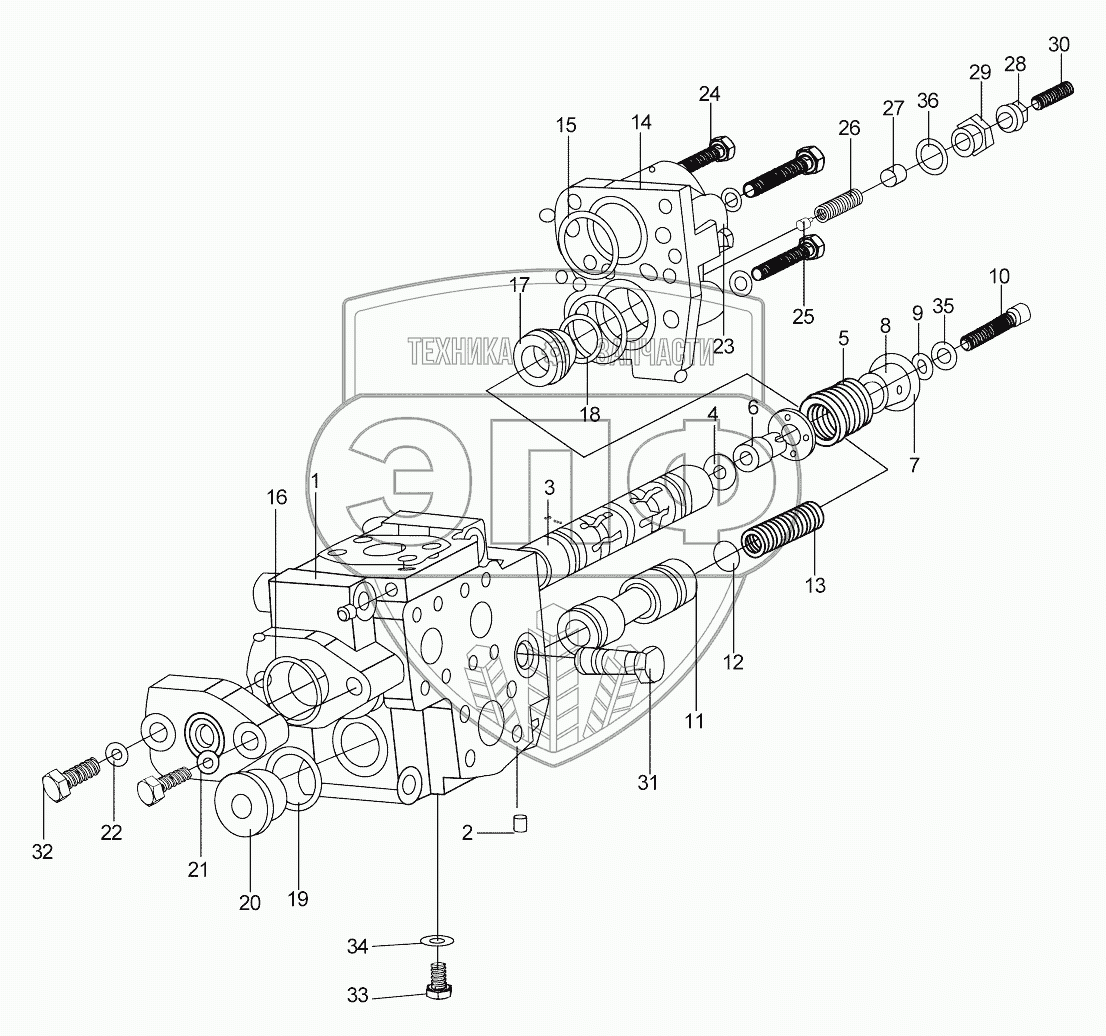

Каталог запасных частей к технике: XCMG 500KN, 500KSN. Увеличительный клапан расхода LW500KN
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 60F003 | Корпус клапана | Нет на складе | |
| 2 | Q/ZB285-77 | Заглушка | Нет на складе | |
| 3 | 60F004 | Сердечник увеличительного клапана | Нет на складе | |
| 4 | ZLF25-04 | Вкладыш | Нет на складе | |
| 5 | ZLF25-07 | Пружина поворотного клапана | Нет на складе | |
| 6 | ZLF25-08 | Втулка | Нет на складе | |
| 7 | ZLF25-06 | Кольцо | Нет на складе | |
| 8 | ZLF25-10 | Седло | Нет на складе | |
| 9 | 805300014 | Шайба 10 | Нет на складе | |
| 10 | Винт | Винт | Нет на складе | |
| 11 | 60F007 | Сердечник делительного клапана | Нет на складе | |
| 12 | ZLF25-24 | Вкладыш | Нет на складе | |
| 13 | 60F006 | Пружина делительного клапана | Нет на складе | |
| 14 | 60F005 | Задняя крышка | Нет на складе | |
| 15 | О-образное кольцо | О-образное кольцо | Нет на складе | |
| 16 | 801100179 | О-образное кольцо | Нет на складе | |
| 17 | ZLF25-21 | Седло управляющего клапана | Нет на складе | |
| 18 | О-образное кольцо | О-образное кольцо | Нет на складе | |
| 19 | 805300104 | Washer | Нет на складе | |
| 20 | 60F008 | Пробка | Нет на складе | |
| 21 | 60F002 | Передняя крышка | Нет на складе | |
| 22 | GB/T93-1987 | Шайба | Нет на складе | |
| 23 | 805000681 | Болт M12x65 | Нет на складе | |
| 24 | 805000489 | Болт | Нет на складе | |
| 25 | ZLF25-20 | Тарельчатый клапан | Нет на складе | |
| 26 | ZLF25-19 | Управляющая пружина | Нет на складе | |
| 27 | ZLF25-18 | Седло пружины | Нет на складе | |
| 28 | SXH25-02 | Гайка М10х1 | Нет на складе | |
| 29 | ZLF25-17 | Гайка | Нет на складе | |
| 30 | ZLF25-11 | Винт | Нет на складе | |
| 31 | SF06 | Блок челночного клапана | Нет на складе | |
| 32 | 805000404 | Болт | Нет на складе | |
| 33 | 803107807 | Пробка M14x1.5 | Нет на складе | |
| 34 | 805300024 | Шайба 14 | Нет на складе | |
| 35 | GB98-87 | Пружинная шайба | Нет на складе | |
| 36 | GB/T3452.1-1992 | O-Ring | 170.01 руб. |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
