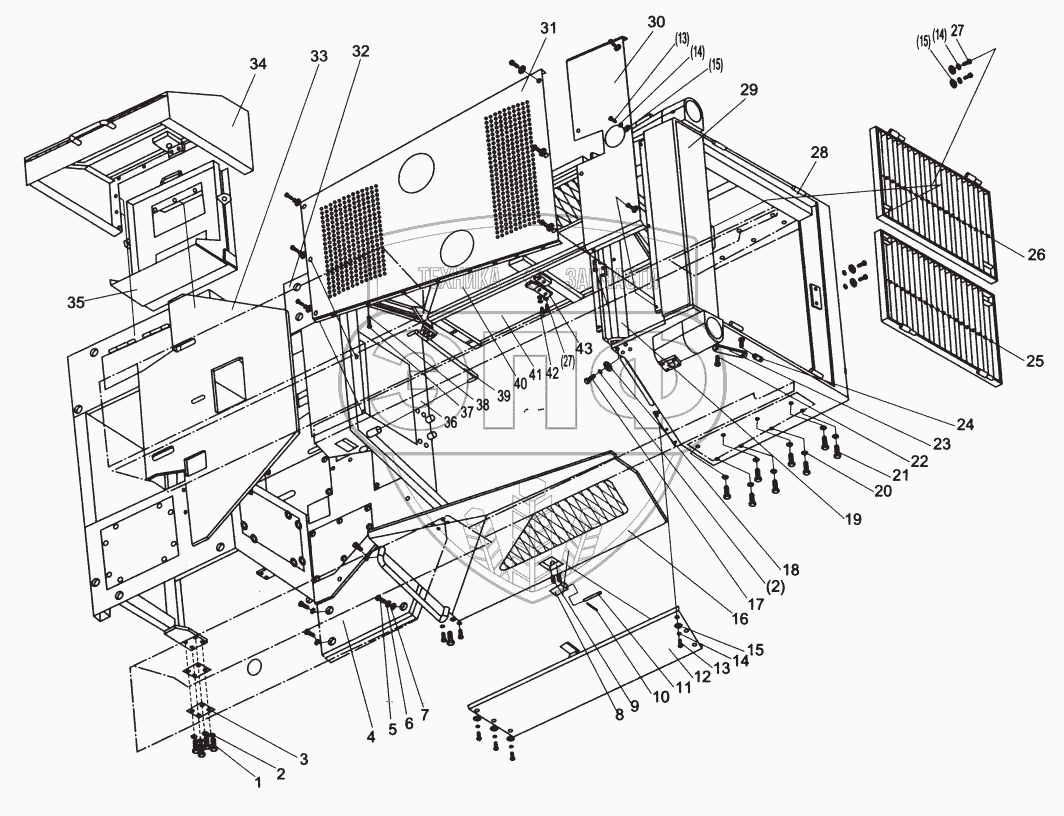

Каталог запасных частей к технике: XCMG DT-140B. 470019 Компоновка
1
2
2
3
4
5
6
7
8
9
10
11
12
13
13
14
14
14
15
15
15
16
17
18
19
20
21
22
23
24
25
26
27
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | GB5782-86 | Болт | Нет на складе | |
| 2 | GB93-87 | Шайба 12 | Нет на складе | |
| 3 | 474428 | ПРОКЛАДКА | Нет на складе | |
| 4 | 474408 | ПРАВАЯ ПЕДАЛЬ | Нет на складе | |
| 5 | GB5782-86 | Болт | Нет на складе | |
| 6 | GB93-87 | Шайба 12 | Нет на складе | |
| 7 | GB96-85 | Шайба | Нет на складе | |
| 8 | 470425 | РУЧКА | Нет на складе | |
| 9 | 474396 | ПРУЖИНА | Нет на складе | |
| 10 | GB91-86 | Шплинт | Нет на складе | |
| 11 | GB882-86 | Шплинт | Нет на складе | |
| 12 | 470411 | ПЛАСТИНА ПРАВОЙ СТОРОНЫ | Нет на складе | |
| 13 | GB5783-86 | Болт | Нет на складе | |
| 14 | GB93-87 | Шайба 12 | Нет на складе | |
| 15 | GB97.1-85 | Шайба | Нет на складе | |
| 16 | 470424 | ПРАВАЯ БОКОВАЯ ДВЕРЬ | Нет на складе | |
| 17 | GB5783-86 | Болт | Нет на складе | |
| 18 | GB976-85 | ШАЙБА 14 | Нет на складе | |
| 19 | 470412 | ЭСТАКАДА | Нет на складе | |
| 20 | GB93-87 | Шайба 12 | Нет на складе | |
| 21 | GB5783-86 | Болт | Нет на складе | |
| 22 | GB5783-86 | Болт | Нет на складе | |
| 23 | 470419 | СОЕДИНИТЕЛЬНАЯ БАЛКА | Нет на складе | |
| 24 | 474387 | ФИКСИРУЮЩАЯ ПЕТЛЯ | Нет на складе | |
| 25 | 470417 | ПРАВАЯ КРЫШКА | Нет на складе | |
| 26 | 470418 | ЛЕВАЯ КРЫШКА | Нет на складе | |
| 27 | GB5783-86 | Болт | Нет на складе | |
| 28 | 474382 | ПЕРЕДНЯЯ НЕПОДВИЖНАЯ ТРУБА | Нет на складе | |
| 29 | 470252 | ЗАЩИТА | Нет на складе | |
| 30 | 470253 | ПЕРЕДНЯЯ ВЕРХНЯЯ ЗАЩИТА | Нет на складе | |
| 31 | 470254 | ЗАДНЯЯ ВЕРХНЯЯ ЗАЩИТА | Нет на складе | |
| 32 | 470409 | ЛЕВАЯ ПЕДАЛЬ | Нет на складе | |
| 33 | 470420 | РЕЗИНОВОЕ ПОКРЫТИЕ | Нет на складе | |
| 34 | 470406 | ЯЩИК ДЛЯ БАТАРЕИ | Нет на складе | |
| 35 | 470400 | ПОЛКА ДЛЯ БАТАРЕИ | Нет на складе | |
| 36 | 470278 | КАБИНА УПРАВЛЕНИЯ | Нет на складе | |
| 37 | GB5783-86 | Болт | Нет на складе | |
| 38 | GB93-87 | Шайба 12 | Нет на складе | |
| 39 | QD25-1A | QD25-1A ПНЕВМАТИЧЕСКАЯ ПРУЖИНА | Нет на складе | |
| 40 | 470423 | ЛЕВАЯ БОКОВАЯ ДВЕРЬ | Нет на складе | |
| 41 | 470410 | ЛЕВАЯ БОКОВАЯ ПЛАСТИНА | Нет на складе | |
| 42 | GB97.1-85 | Шайба | Нет на складе | |
| 43 | 474423 | НЕПОДВИЖНАЯ ПЛАСТИНА | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
