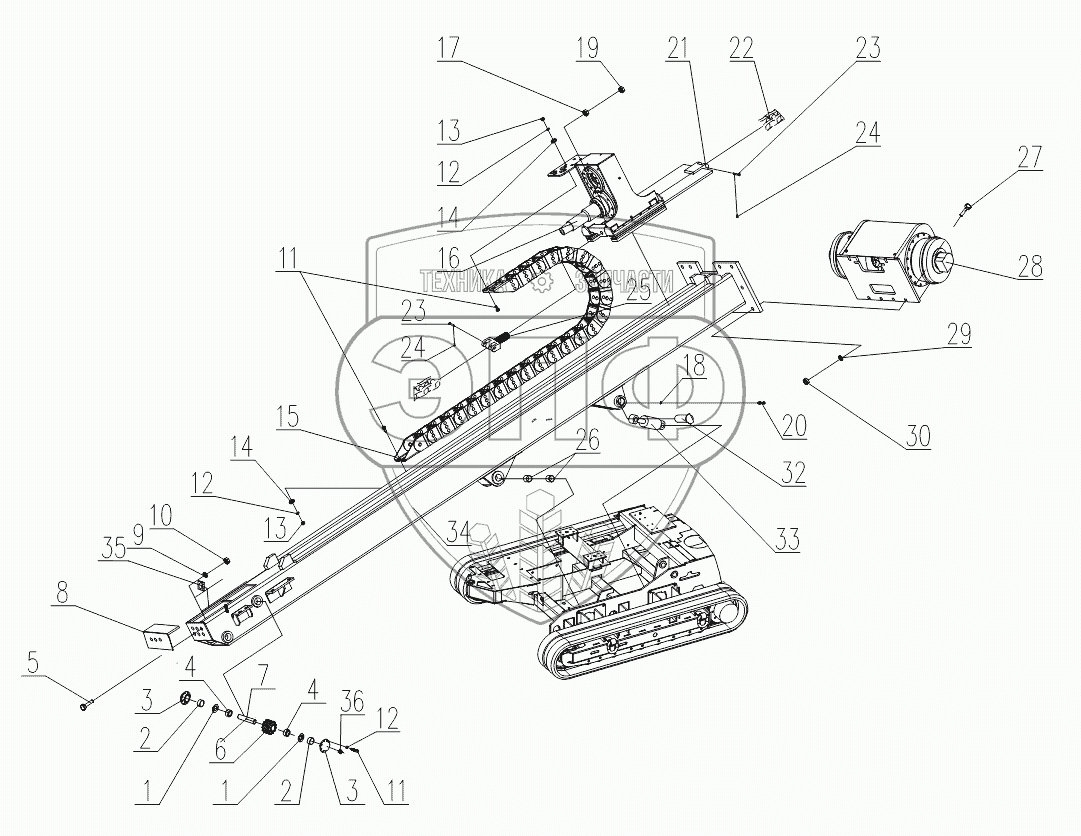

Каталог запасных частей к технике: XCMG ГНБ XZ-180. 0041702000 Drill Frame
1
1
2
2
3
3
4
4
5
6
7
8
9
10
11
11
12
12
12
13
13
14
14
15
16
17
18
19
20
21
22
23
23
24
24
25
26
27
28
29
30
32
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 001702038 | Plate | Нет на складе | |
| 2 | 001702037 | Space | Нет на складе | |
| 3 | 001702036 | Cover | Нет на складе | |
| 4 | 105010053 | Bearing | Нет на складе | |
| 5 | 104020192 | Screw | Нет на складе | |
| 6 | 0041702039 | Chain Wheel | Нет на складе | |
| 7 | 0041702040 | Shaft | Нет на складе | |
| 8 | 0041702109 | Protector | Нет на складе | |
| 9 | 104040006 | Washer 20 | Нет на складе | |
| 10 | 104030018 | Nut 20 | Нет на складе | |
| 11 | 104000010 | Bolt M8X25 | Нет на складе | |
| 12 | 104040007 | Washer 8 | Нет на складе | |
| 13 | 104030024 | Nut M8 | Нет на складе | |
| 14 | 104040081 | Washer 8 | Нет на складе | |
| 15 | 103060020 | Hose Trac | Нет на складе | |
| 16 | 0041704000 | Box | Нет на складе | |
| 17 | 104030231 | Nut | Нет на складе | |
| 18 | 104040008 | Washer 10 | Нет на складе | |
| 19 | 104030230 | Nut | Нет на складе | |
| 20 | 104000085 | Bolt M10x25 | Нет на складе | |
| 21 | 0041702050 | Slide | Нет на складе | |
| 22 | 103060368 | Chain | Нет на складе | |
| 23 | 0041702032 | Pin | Нет на складе | |
| 24 | 104070193 | Pin | Нет на складе | |
| 25 | 0041702045 | Rod | Нет на складе | |
| 26 | 105000024 | Spring Bushing | Нет на складе | |
| 27 | 104000057 | Bolt | Нет на складе | |
| 28 | 0041702014 | Rear Bracket | Нет на складе | |
| 29 | 104040004 | Washer 16 | Нет на складе | |
| 30 | 104030087 | Nut 16 | Нет на складе | |
| 31 | 004140064 | Bracket | Нет на складе | |
| 32 | 004140066 | Pin | Нет на складе | |
| 33 | 101000209 | Cylinder | Нет на складе | |
| 34 | 0041702001 | Frame | Нет на складе | |
| 35 | 101010487 | Tube Clamp | Нет на складе | |
| 36 | 0043302069 | Nipple | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
