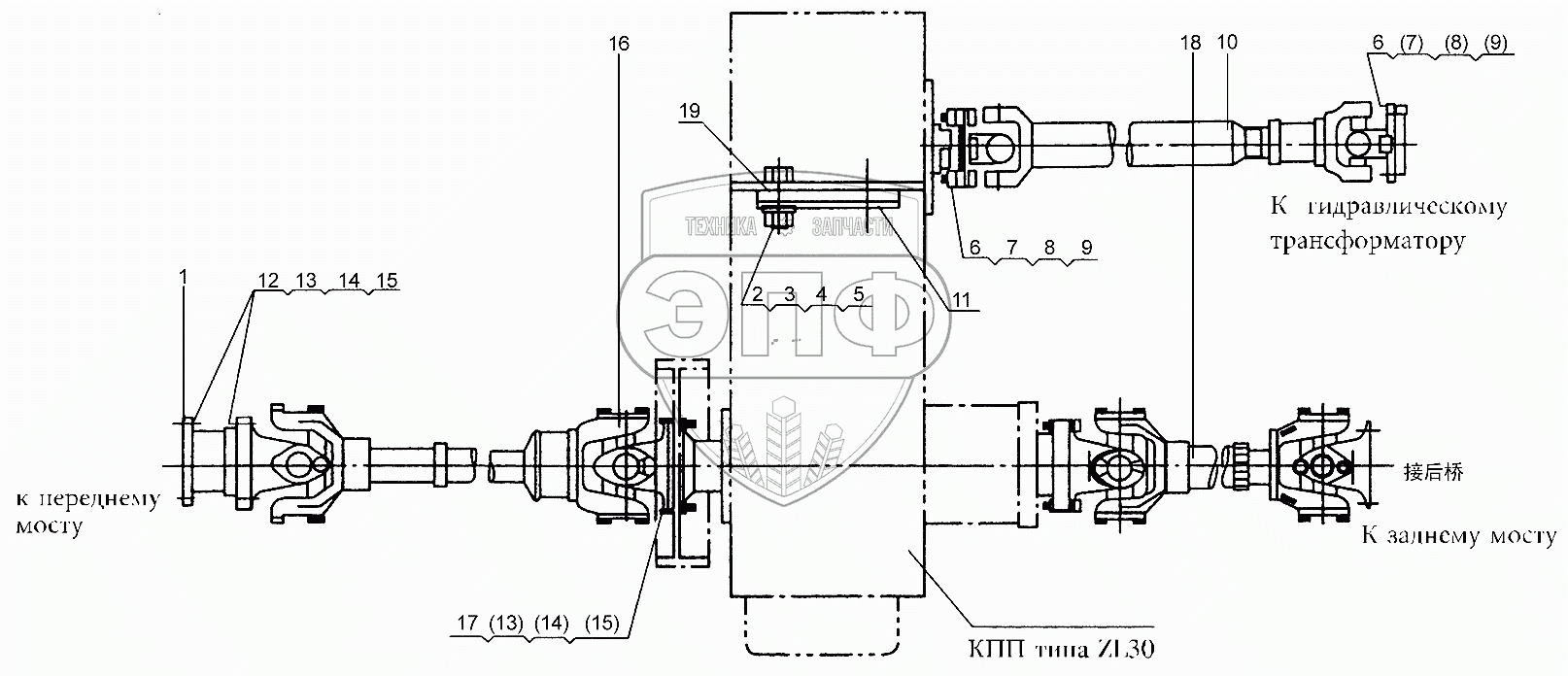

Каталог запасных частей к технике: XCMG LW300FN. Передаточный вал в сборе
2
3
4
5
6
6
7
7
8
8
9
9
10
10
10
10
10
12
13
13
14
14
15
15
16
16
16
16
16
17
18
18
18
18
18
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 2 | 805000411 | Болт M16x80 | Нет на складе | |
| 3 | 805200211 | Замковая гайка M16 | Нет на складе | |
| 4 | 805300011 | Шайба 16 | Нет на складе | |
| 5 | 805300013 | Шайба 16 | Нет на складе | |
| 6 | 250100171 | Болт M12x40 | Нет на складе | |
| 7 | 805300018 | Шайба 12 | Нет на складе | |
| 8 | 805201469 | Гайка М12 | Нет на складе | |
| 9 | 805600026 | Штифт 3.2x25 | Нет на складе | |
| 10 | 250100113 | Главный приводный вал | Нет на складе | |
| 10 | 250100113 | Главный приводный вал | Нет на складе | |
| 10 | 250100113 | Главный приводный вал | Нет на складе | |
| 12 | 805002171 | Болт M14x45 | Нет на складе | |
| 13 | 805300144 | Шайба 14 | Нет на складе | |
| 14 | 805201470 | Гайка М14 | Нет на складе | |
| 15 | 805600026 | Штифт 3.2x25 | Нет на складе | |
| 16 | 250100114 | Передний передаточный вал | Нет на складе | |
| 16 | 250100114 | Передний передаточный вал | Нет на складе | |
| 16 | 250100114 | Передний передаточный вал | Нет на складе | |
| 17 | 250100172 | Болт M14х56 | Нет на складе | |
| 18 | 250100412 | Задний передаточный вал | Нет на складе | |
| 18 | 250100412 | Задний передаточный вал | Нет на складе | |
| 18 | 250100412 | Задний передаточный вал | Нет на складе | |
| 19 | 250100173 | Шайба | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
