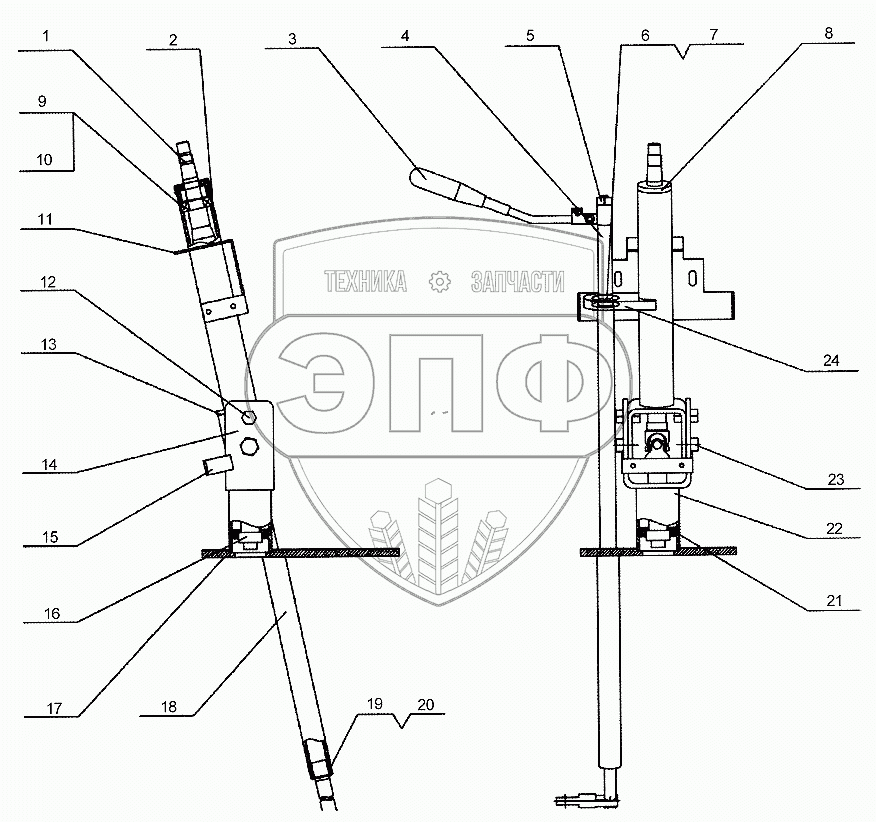

Каталог запасных частей к технике: XCMG LW300FN. Поворотный механизм в сборе
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | LW300F.10.3-01-01 | Верхняя рулевая колонна | Нет на складе | |
| 2 | LW300F.10.3-01-02 | Верхнняя втулка | Нет на складе | |
| 3 | LW300F.10.3-01-03 | Блок рукоятки управления | Нет на складе | |
| 4 | 860117761 | Рычаг управления переключением передач | Нет на складе | |
| 5 | GB/T6187.1 | Замковая гайка M10 | Нет на складе | |
| 6 | 61904 | Подшипник | Нет на складе | |
| 7 | GВ/Т894.1 | Борткольцо для вала Ф20 | Нет на складе | |
| 8 | LW300F.10.3-01-05 | Блок промежуточного тела | Нет на складе | |
| 9 | 6004-2LS | Подшипник | Нет на складе | |
| 10 | GВ/Т894.1 | Борткольцо для вала Ф20 | Нет на складе | |
| 11 | LW300F.10.3-01-06 | Кронштейн верхнего корпуса | Нет на складе | |
| 12 | GB/T5783 | Болт М20 | Нет на складе | |
| 13 | LW300F.10.3-01-07 | Верхнняя втулка | Нет на складе | |
| 14 | LW300F.10.3-01-08 | Нижний соединительный кронштейн | Нет на складе | |
| 15 | LW300F.10.3-01-09 | Кронштейн задней подшивки | Нет на складе | |
| 16 | LW300F.10.3-01-10 | Нижняя рулевая колонна | Нет на складе | |
| 17 | LW300F.10.3-01-11 | Башмак | Нет на складе | |
| 18 | LW300F.10.3-01-12 | Втулка управления переключением передач | Нет на складе | |
| 19 | JB/T7918-1997 | Подшипник К20х26х20 | Нет на складе | |
| 20 | GВ/Т894.1 | Борткольцо для вала Ф20 | Нет на складе | |
| 21 | LW300F.10.3-01-13 | Гильза | Нет на складе | |
| 22 | LW300F.10.3-01-14 | Нижняя втулка | Нет на складе | |
| 23 | LW300F.10.3-01-15 | Вращающийся вал | Нет на складе | |
| 24 | LW300F.10.3-01-16 | Гнездо рычага управления | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
