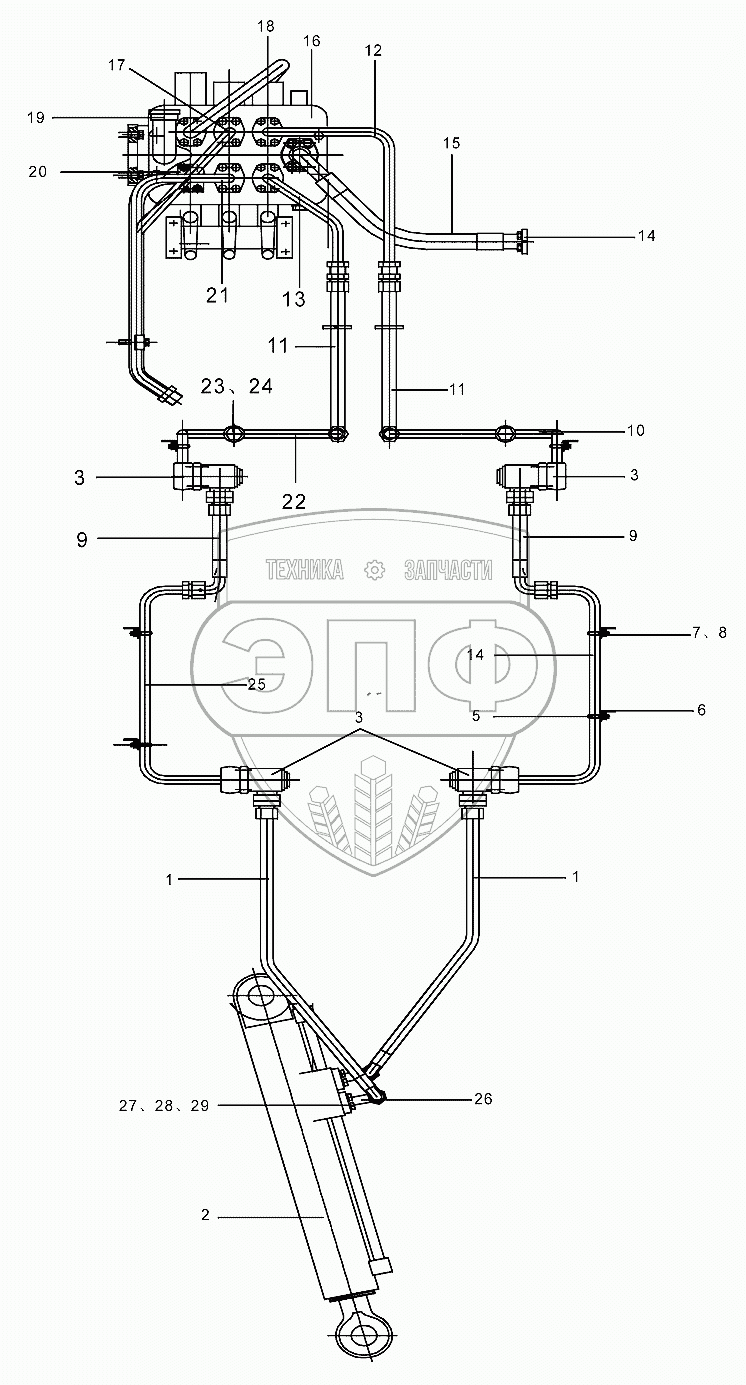

Каталог запасных частей к технике: XCMG LW300FN. Трехсекционная гидросистема с боковой разгрузки
1
1
2
3
3
3
4
5
6
7
8
9
9
10
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 250900368 | Гибкий рукав в сборе | Нет на складе | |
| 2 | 251901748 | Цилиндр с боковой разгрузки | Нет на складе | |
| 3 | 252101043 | Поворотный штуцер | Нет на складе | |
| 4 | 250500222 | Левая стальная труба стрелы | Нет на складе | |
| 5 | 250100362 | U-образный болт | Нет на складе | |
| 6 | 251900317 | Стойка | Нет на складе | |
| 7 | 805300010 | Шайба 8 | Нет на складе | |
| 8 | 805200045 | Гайка М8 | Нет на складе | |
| 9 | 250500219 | Гибкий рукав в сборе | Нет на складе | |
| 10 | 250500434 | Жесткая труба передней рамы | Нет на складе | |
| 11 | 250500215 | Гибкий рукав в сборе | Нет на складе | |
| 12 | 250500427 | Жесткая труба в сборе | Нет на складе | |
| 13 | 250500440 | Жесткая труба в сборе | Нет на складе | |
| 14 | 803164272 | Блок фланцев | Нет на складе | |
| 15 | 251700233 | Гибкий рукав в сборе | Нет на складе | |
| 16 | 803004040 | Многоканальный клапан | Нет на складе | |
| 17 | 250500211 | Масляная труба | Нет на складе | |
| 18 | 250500424 | Масляная труба | Нет на складе | |
| 19 | 250100810 | Стальная трубка | Нет на складе | |
| 20 | 250500423 | Масляная труба | Нет на складе | |
| 21 | 250500426 | Масляная труба | Нет на складе | |
| 22 | 250500433 | Жесткая труба передней рамы | Нет на складе | |
| 23 | 803100694 | Пробка M14x1.5 | Нет на складе | |
| 24 | 805301410 | Шайба 14 | Нет на складе | |
| 25 | 250500220 | Правая стальная труба стрелы | Нет на складе | |
| 26 | 252601597 | Стальная трубка | Нет на складе | |
| 27 | 805000043 | Болт М10х30 | Нет на складе | |
| 28 | 805300014 | Шайба 10 | Нет на складе | |
| 29 | 801100061 | О-образное уплотнительное колцьо 28x3.55 | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
