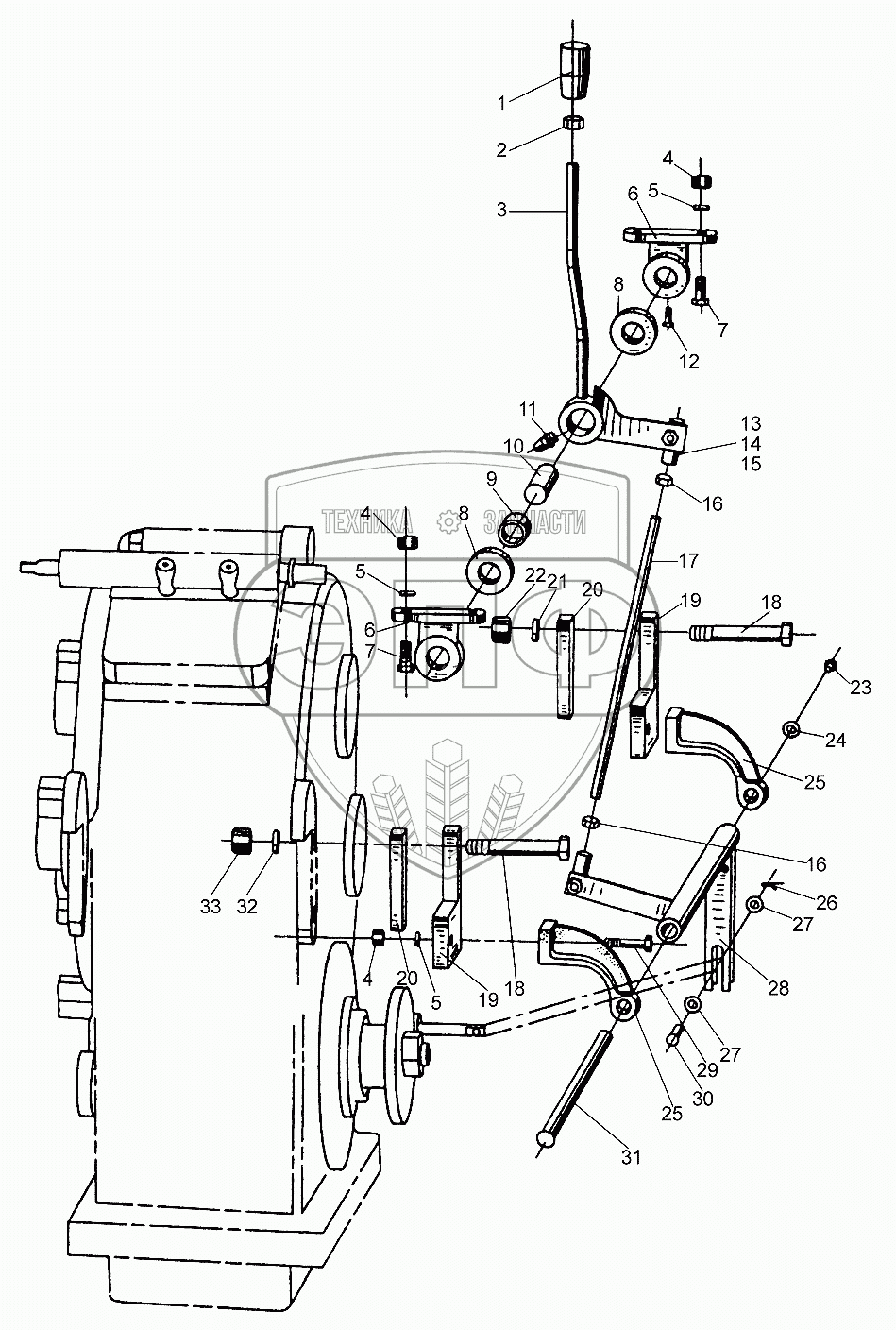

Каталог запасных частей к технике: XCMG LW300FN. Управление с большой и малой скоростью
1
2
3
4
4
4
5
5
5
6
6
7
7
8
8
9
10
11
12
13
14
15
16
16
17
18
18
19
19
20
20
21
22
23
24
25
25
26
27
27
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | ZL40.7.1-16 | Knob M12 | Нет на складе | |
| 2 | ГайкаМ12 | Гайка М12 | Нет на складе | |
| 3 | Z3.7.6A | Рычаг управления | Нет на складе | |
| 4 | GВ6170-86 | Гайка | Нет на складе | |
| 5 | GВ93-87 | Шайба | Нет на складе | |
| 6 | ZL40.10.7-4A | Fixing Seat | Нет на складе | |
| 7 | GВ5782-86 | Болт | Нет на складе | |
| 8 | ZL40.10.7-3A | Spacer | Нет на складе | |
| 9 | ZL40.10.7-1A | Lining Bushing | Нет на складе | |
| 10 | Z3.7-5 | Shaft | Нет на складе | |
| 11 | JB/T7940.2-19 | Масленка 45°M10xl | Нет на складе | |
| 12 | GB86-88 | Винт | Нет на складе | |
| 13 | Z3.7.5-2 | Стык | Нет на складе | |
| 14 | GВ882-86 | Вал штифта | Нет на складе | |
| 15 | GВ91-86 | Штифт | Нет на складе | |
| 16 | ГайкаМ12 | Гайка М12 | Нет на складе | |
| 17 | Z3.7.5-1 | Прицепной шатун | Нет на складе | |
| 18 | GВ5782-86 | Болт | Нет на складе | |
| 19 | Z3.7-3 | Plate | Нет на складе | |
| 20 | Z3.7-2 | Plate | Нет на складе | |
| 21 | GВ93-87 | Шайба | Нет на складе | |
| 22 | ГайкаМ16 | Гайка М16 | Нет на складе | |
| 23 | GВ5783-86 | Болт | Нет на складе | |
| 24 | Z3.7-8 | Washer | Нет на складе | |
| 25 | Z3.7-7 | Support | Нет на складе | |
| 26 | GВ91-86 | Штифт | Нет на складе | |
| 27 | GВ97.1-85 | Шайба | Нет на складе | |
| 28 | Z3.7.4 | Lower Mechanism | Нет на складе | |
| 29 | GВ5782-86 | Болт | Нет на складе | |
| 30 | GВ882-86 | Вал штифта | Нет на складе | |
| 31 | Z3.7-4 | Shaft | Нет на складе | |
| 32 | GВ93-87 | Шайба | Нет на складе | |
| 33 | ГайкаМ16 | Гайка М16 | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
