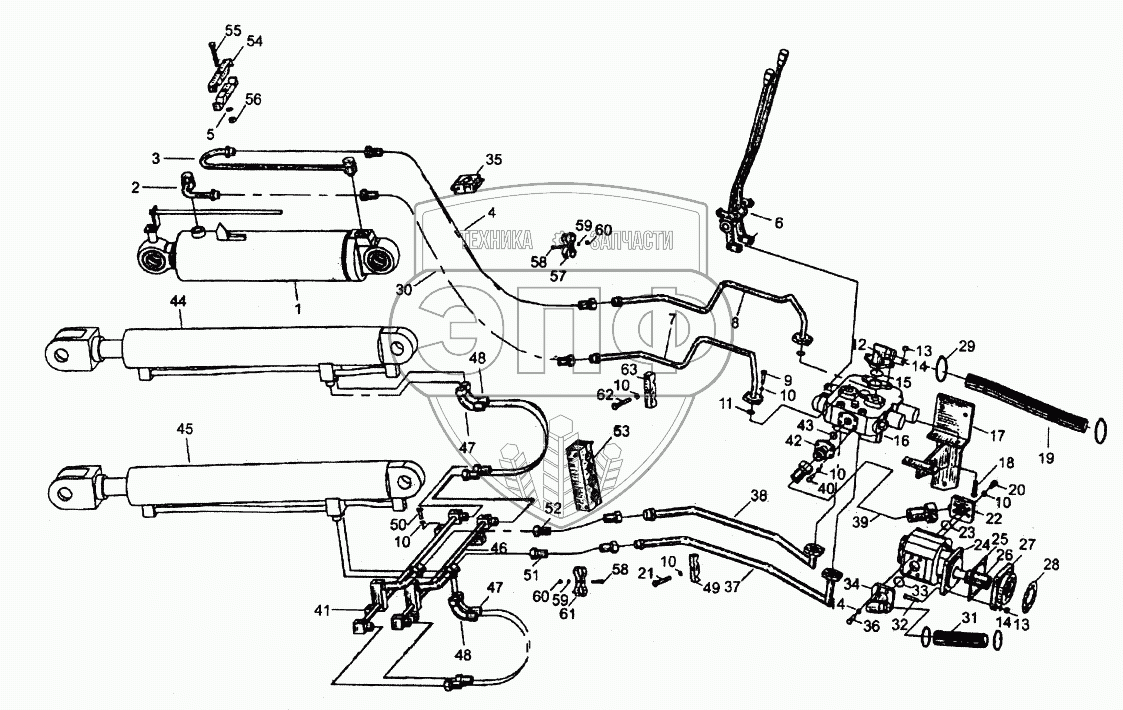

Каталог запасных частей к технике: XCMG LW321F. LW330F.10 Рабочая гидравлическая система
1
2
3
4
5
6
7
8
9
10
10
10
10
10
10
11
12
13
13
14
14
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
47
48
48
49
50
51
52
53
54
55
56
57
58
58
59
59
60
60
61
62
63
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Z3.10.1 | Цилиндр | Нет на складе | |
| 2 | LW330F.10.18.1 | Трубка | Нет на складе | |
| 3 | LW330F.10.19.1 | Трубка | Нет на складе | |
| 4 | LW330F.10.3 | Шланг | Нет на складе | |
| 5 | GB93-87 | Шайба 12 | Нет на складе | |
| 6 | Z3.10.4A | Система управления хвостовиком | Нет на складе | |
| 7 | LW330F.10.16.1 | Трубка | Нет на складе | |
| 8 | LW330F.10.17.1 | Трубка | Нет на складе | |
| 9 | GB21-76 | Болт | Нет на складе | |
| 10 | GB93-87 | Шайба 12 | Нет на складе | |
| 11 | GB3452.1-1992 | Кольцо | Нет на складе | |
| 12 | Z3.10.5 | Шланг | Нет на складе | |
| 13 | GB6170-86 | Гайка | Нет на складе | |
| 14 | GB93-87 | Шайба 12 | Нет на складе | |
| 15 | GB1235-76 | Кольцо | Нет на складе | |
| 16 | DF25B2(330F) | Распределительный клапан | Нет на складе | |
| 17 | Z3.10.25 | Пластина | Нет на складе | |
| 18 | GB5780-86 | Болт | Нет на складе | |
| 19 | Z3.10.6A | Шланг | Нет на складе | |
| 20 | GB5780-86 | Болт | Нет на складе | |
| 21 | GB5780-86 | Болт | Нет на складе | |
| 22 | LW330F.10.13.1 | Трубка | Нет на складе | |
| 23 | GB3452.1-1992 | Кольцо | Нет на складе | |
| 24 | CBG2100 | Насос | Нет на складе | |
| 25 | Z3.10-8 | Paper Cushion | Нет на складе | |
| 26 | Z3.10-5A | Joint Shaft | Нет на складе | |
| 27 | JZ3.10-4 | Стыковой диск | Нет на складе | |
| 28 | Z3.3-14 | Paper Cushion | Нет на складе | |
| 29 | JB3616.1-1984 | Зажим | Нет на складе | |
| 30 | LW330F.10.4 | Шланг | Нет на складе | |
| 31 | Z3.10-7 | Шланг | Нет на складе | |
| 32 | GB5782-86 | Болт | Нет на складе | |
| 33 | GB3452.1-1992 | Кольцо | Нет на складе | |
| 34 | Z3.10.7 | Трубка | Нет на складе | |
| 35 | 330E.10.7 | Зажим | Нет на складе | |
| 36 | GB5780-86 | Болт | Нет на складе | |
| 37 | LW330F.10.6.1 | Трубка | Нет на складе | |
| 38 | LW330F.10.5.1 | Трубка | Нет на складе | |
| 39 | LW330F.10.14 | Шланг | Нет на складе | |
| 40 | GB21-76 | Болт | Нет на складе | |
| 41 | LW330F.10.11 | Трубка | Нет на складе | |
| 42 | LW330F.10.15.1 | Трубка | Нет на складе | |
| 43 | GB3452.1-1992 | Кольцо | Нет на складе | |
| 44 | LW330F.10.2 | Правый подъемный цилиндр | Нет на складе | |
| 45 | LW330F.10.1 | Левый подъемный цилиндр | Нет на складе | |
| 46 | LW330F.10.12 | Трубка | Нет на складе | |
| 47 | LW330F.10.10 | Шланг | Нет на складе | |
| 48 | LW330F.10.9 | Шланг | Нет на складе | |
| 49 | Z3.10-2 | Зажим | Нет на складе | |
| 50 | GB5781-86 | Болт | Нет на складе | |
| 51 | LW330F.10.7 | Шланг | Нет на складе | |
| 52 | LW330F.10.8 | Шланг | Нет на складе | |
| 53 | 320E.10.6 | Зажим | Нет на складе | |
| 54 | Z3.10-10 | Зажим | Нет на складе | |
| 55 | GB5781-86 | Болт | Нет на складе | |
| 56 | GB6170-86 | Гайка | Нет на складе | |
| 57 | Z3.10-1 | Зажим | Нет на складе | |
| 58 | GB5781-86 | Болт | Нет на складе | |
| 59 | GB93-87 | Шайба 12 | Нет на складе | |
| 60 | GB6170-86 | Гайка | Нет на складе | |
| 61 | Z3.10-9 | Зажим | Нет на складе | |
| 62 | GB5780-86 | Болт | Нет на складе | |
| 63 | Z3.10-3 | Зажим | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
