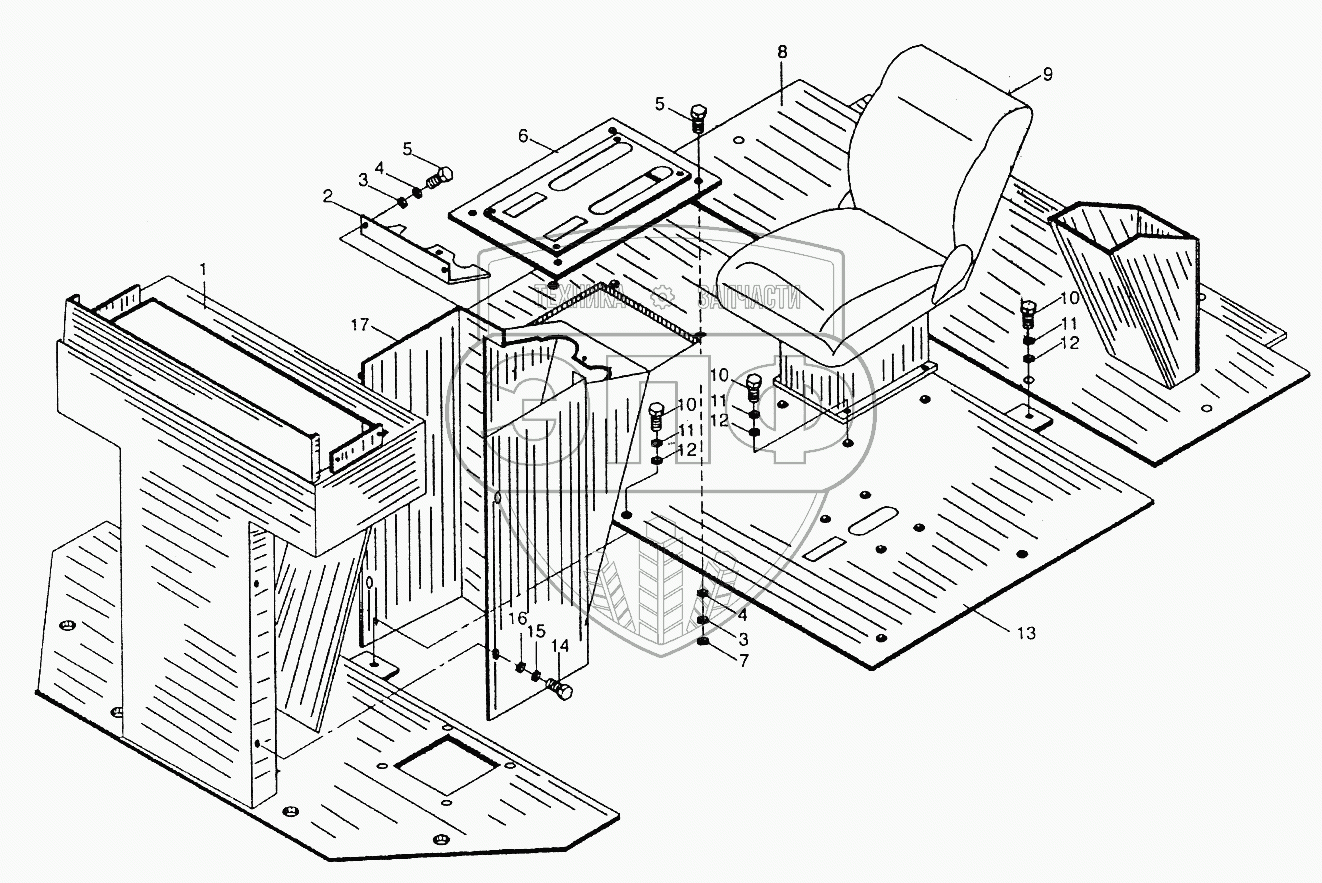

Каталог запасных частей к технике: XCMG LW321F. Z3.16B Блок платформы оператора
1
2
3
3
4
4
5
5
6
7
8
9
10
10
10
11
11
11
12
12
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Z3.16.1.1 | Платформа оператора | Нет на складе | |
| 2 | Z3.16B.1-2 | Панель | Нет на складе | |
| 3 | GB96-85 | Шайба | Нет на складе | |
| 4 | GB93-87 | Шайба 12 | Нет на складе | |
| 5 | GB5783-86 | Болт | Нет на складе | |
| 6 | Z3.16.2В.2 | Панель | Нет на складе | |
| 7 | GB6170-86 | Гайка | Нет на складе | |
| 8 | LW330F.16.2 | Задняя панель | Нет на складе | |
| 9 | SJZY | Сиденье | Нет на складе | |
| 10 | GB5783-86 | Болт | Нет на складе | |
| 11 | GB93-87 | Шайба 12 | Нет на складе | |
| 12 | GB97.1-85 | Шайба | Нет на складе | |
| 13 | Z3.16B.2 | Средняя панель | Нет на складе | |
| 14 | GB5783-86 | Болт | Нет на складе | |
| 15 | GB93-87 | Шайба 12 | Нет на складе | |
| 16 | GB97.1-85 | Шайба | Нет на складе | |
| 17 | Кожух | Кожух | 5 460 руб. |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
