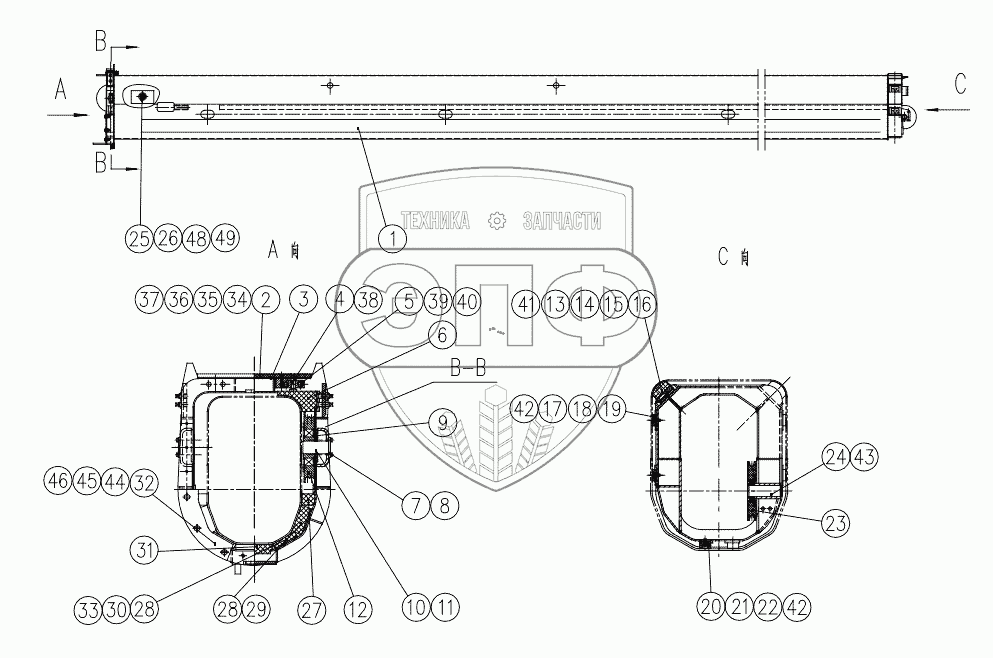

Каталог запасных частей к технике: XCMG QY25K5-I. 11202214 4th Section
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
42
43
44
45
46
48
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 111202215 | 4th Section Structure | Нет на складе | |
| 2 | 111202030 | Slide | Нет на складе | |
| 3 | 111201211 | Plate | Нет на складе | |
| 4 | 111201097 | Bolt | Нет на складе | |
| 5 | 111200642 | Surport | Нет на складе | |
| 6 | 111202031 | Slider | Нет на складе | |
| 7 | 111200765 | Retaining Plate | Нет на складе | |
| 8 | 111201930 | Bolt | Нет на складе | |
| 9 | 111202092 | Sleeve | Нет на складе | |
| 10 | 111201213 | Pin Shaft | Нет на складе | |
| 11 | 111201969 | Sleeve | Нет на складе | |
| 12 | 111201214 | Pulley Assembly | Нет на складе | |
| 13 | 111202032 | Slider | Нет на складе | |
| 14 | 111202181 | Pin Shaft | Нет на складе | |
| 15 | 111201215 | Mat | Нет на складе | |
| 16 | 111201216 | Mat | Нет на складе | |
| 17 | 111202020 | Slider | Нет на складе | |
| 18 | 111200713 | Mat | Нет на складе | |
| 19 | 111200714 | Mat | Нет на складе | |
| 20 | 111202021 | Slider | Нет на складе | |
| 21 | 111200715 | Mat | Нет на складе | |
| 22 | 111200716 | Mat | Нет на складе | |
| 23 | 112100606 | Pulley Assembly | Нет на складе | |
| 24 | 111201217 | Pin Shaft | Нет на складе | |
| 25 | 111202033 | Slider | Нет на складе | |
| 26 | 111201218 | Conjecting Block | Нет на складе | |
| 27 | 111202034 | Slider | Нет на складе | |
| 28 | 111202035 | Mat | Нет на складе | |
| 29 | 111202036 | Slider | Нет на складе | |
| 30 | 111202037 | Slider | Нет на складе | |
| 31 | 111202038 | Slider | Нет на складе | |
| 32 | 111201219 | Plate | Нет на складе | |
| 33 | 111201220 | Mat | Нет на складе | |
| 34 | 805100232 | Bolt M8x25 | Нет на складе | |
| 35 | 805300069 | Шайба 8 | Нет на складе | |
| 36 | 805300010 | Шайба 8 | Нет на складе | |
| 37 | 805200045 | Гайка М8 | Нет на складе | |
| 38 | 805200116 | Nut | Нет на складе | |
| 39 | 805600105 | Pin B16x85 | Нет на складе | |
| 40 | 805600006 | Штифт 4x30 | Нет на складе | |
| 41 | 801100336 | Масленка M10x1 | Нет на складе | |
| 42 | 805100037 | Bolt M8x25 | Нет на складе | |
| 43 | 805400016 | Backup Ring | Нет на складе | |
| 44 | 805300018 | Шайба 12 | Нет на складе | |
| 45 | 805300113 | Washer | Нет на складе | |
| 46 | 805000045 | Болт M12x40 | Нет на складе | |
| 47 | 805100356 | Bolt M6x16 | Нет на складе | |
| 48 | 805100151 | Bolt M10x16 | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
