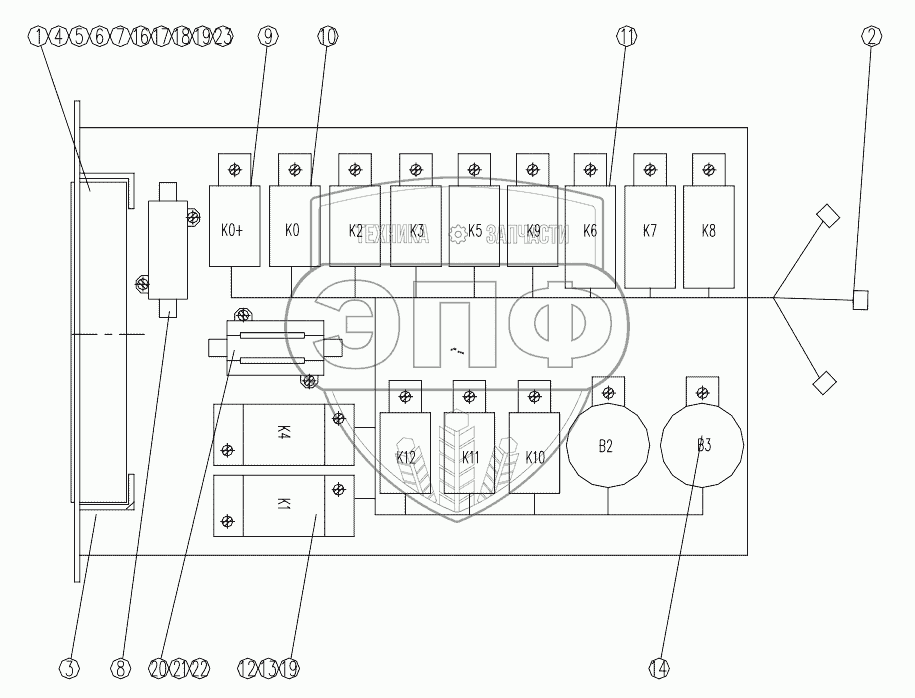

Каталог запасных частей к технике: XCMG QY30KL. 111701422 Control plate assembly
1
2
3
4
5
6
7
8
9
10
11
12
13
14
16
17
18
19
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 801900844 | Fuse assembly instruction | Нет на складе | |
| 2 | Control plate assembly wire | Control plate assembly wire | Нет на складе | |
| 3 | Control plate support | Control plate support | Нет на складе | |
| 4 | 803600791 | Fuse | Нет на складе | |
| 5 | 803600871 | Fuse | Нет на складе | |
| 6 | 803600872 | Fuse | Нет на складе | |
| 7 | 803602810 | Fuse | Нет на складе | |
| 8 | 803600861 | Fuse | Нет на складе | |
| 9 | 803600818 | Relay | Нет на складе | |
| 10 | 803600317 | Relay | Нет на складе | |
| 11 | 803600720 | Relay | Нет на складе | |
| 12 | 803602474 | Relay | Нет на складе | |
| 13 | 803600318 | Relay socket | Нет на складе | |
| 14 | 803500143 | buzzer | Нет на складе | |
| 15 | 805100272 | Screw M5x10 | Нет на складе | |
| 16 | 805100273 | Screw M5x12 | Нет на складе | |
| 17 | 805300119 | Шайба 5 | Нет на складе | |
| 18 | 805300109 | Шайба 5 | Нет на складе | |
| 19 | 805200046 | Гайка M5 | Нет на складе | |
| 20 | 803600868 | Fuse Box | Нет на складе | |
| 21 | 803600935 | Resistance | Нет на складе | |
| 22 | 803600899 | Resistance | Нет на складе | |
| 23 | 801900844 | Fuse assembly instruction | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
