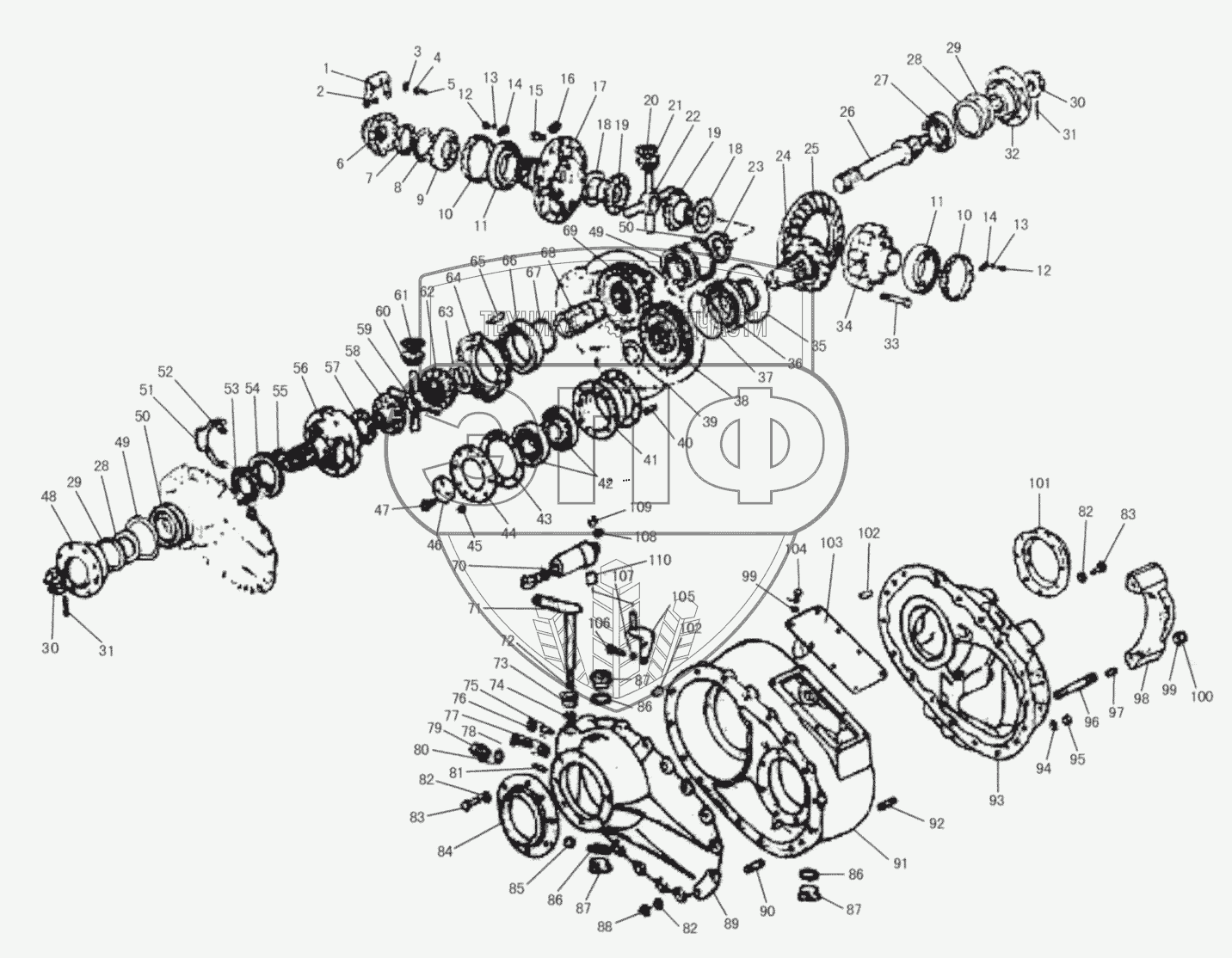

Каталог запасных частей к технике: XCMG QY50K (вариант). Middle Axle Redarder
/81.gif)
1
2
3
4
5
6
7
8
9
10
10
11
11
12
12
13
13
14
14
15
16
17
18
18
19
19
20
21
22
23
24
25
26
27
28
28
29
29
30
30
31
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
49
50
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
82
82
83
83
84
84
85
86
86
86
87
87
87
88
89
90
91
92
93
94
95
96
97
98
99
99
100
101
102
102
103
104
105
106
107
108
109
110
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 82468462 | Fork | Нет на складе | |
| 2 | 82468461 | Block | Нет на складе | |
| 3 | 82469311 | Board | Нет на складе | |
| 4 | 51014002 | Nut | Нет на складе | |
| 5 | 50151001 | Bolt | Нет на складе | |
| 6 | 82468441 | Tooth ring | Нет на складе | |
| 7 | 82468442 | Nut | Нет на складе | |
| 8 | 82468443 | Washer | Нет на складе | |
| 9 | 82468440 | Tooth cover | Нет на складе | |
| 10 | 82423328 | Nut | Нет на складе | |
| 11 | 54100035 | Bearing | Нет на складе | |
| 12 | 50009050 | Bolt | Нет на складе | |
| 13 | 52020001 | Washer | Нет на складе | |
| 14 | 82423324 | Lock piece | Нет на складе | |
| 15 | 50012022 | Bolt | Нет на складе | |
| 16 | 82469307 | Lock | Нет на складе | |
| 17 | 82468439 | Diff. | Нет на складе | |
| 18 | 82423318 | Washer | Нет на складе | |
| 19 | 82423317 | Gear | Нет на складе | |
| 20 | 82423314 | Washer | Нет на складе | |
| 21 | 82423316 | Gear | Нет на складе | |
| 22 | 82423315 | Cross axle | Нет на складе | |
| 23 | 82468445 | Nul | Нет на складе | |
| 24 | 82468435 | Pinion | Нет на складе | |
| 25 | 82468436 | Gear | Нет на складе | |
| 26 | 82468446 | Axle | Нет на складе | |
| 27 | 54300001 | Bearing | Нет на складе | |
| 28 | 53510003 | Oil seal | Нет на складе | |
| 29 | 53510004 | Oil seal | Нет на складе | |
| 30 | 82423338 | Nut | Нет на складе | |
| 31 | 51210018 | Pin | Нет на складе | |
| 32 | 82598401 | Flange | Нет на складе | |
| 33 | 50011029 | Bolt | Нет на складе | |
| 34 | 82423313 | Diff. | Нет на складе | |
| 35 | 82468429 | Plate | Нет на складе | |
| 36 | 82468427 | Bearing | Нет на складе | |
| 37 | 82468428 | Ring | Нет на складе | |
| 38 | 82468426 | Gear | Нет на складе | |
| 39 | 82468419 | Sleeve | Нет на складе | |
| 40 | 51110004 | Bolt | Нет на складе | |
| 41 | 82468422 | Bearing cage | Нет на складе | |
| 42 | 54100042 | Bearing | Нет на складе | |
| 43 | 82588414 | Adjust washer | Нет на складе | |
| 44 | 82468423 | Plate | Нет на складе | |
| 45 | 51031001 | Nut | Нет на складе | |
| 46 | 82468420 | Plate | Нет на складе | |
| 47 | 50009024 | Bolt | Нет на складе | |
| 48 | 82598401 | Flange | Нет на складе | |
| 49 | 52122001 | Ring | Нет на складе | |
| 50 | 54900004 | Bearing | Нет на складе | |
| 51 | 82468462 | Fork | Нет на складе | |
| 52 | 82468461 | Block | Нет на складе | |
| 53 | 8246841I | Washer | Нет на складе | |
| 54 | 82468416 | Differential lock ring | Нет на складе | |
| 55 | 82468415 | Pin | Нет на складе | |
| 56 | 82468409 | Diff. | Нет на складе | |
| 57 | 82468413 | Washer | Нет на складе | |
| 58 | 82468412 | Gear | Нет на складе | |
| 59 | 82423315 | Cross axle | Нет на складе | |
| 60 | 82423316 | Gear | Нет на складе | |
| 61 | 82423314 | Washer | Нет на складе | |
| 62 | 82468410 | Gear | Нет на складе | |
| 63 | 82468411 | Washer | Нет на складе | |
| 64 | 82468408 | Diff. | Нет на складе | |
| 65 | 50011029 | Bolt | Нет на складе | |
| 66 | 54900005 | Bearing | Нет на складе | |
| 67 | 52100018 | Ring | Нет на складе | |
| 68 | 82468444 | Axle | Нет на складе | |
| 69 | 82468417 | Gear | Нет на складе | |
| 70 | 57000008 | Air jar | Нет на складе | |
| 71 | 82468452 | Differential lock arm | Нет на складе | |
| 72 | 53000037 | Combine washer | Нет на складе | |
| 73 | 82468455 | Sleeve | Нет на складе | |
| 74 | 52100020 | Ring | Нет на складе | |
| 75 | 50160005 | Bolt | Нет на складе | |
| 76 | 51014002 | Nut | Нет на складе | |
| 77 | 51014003 | Гайка | Нет на складе | |
| 78 | 50009052 | Bolt | Нет на складе | |
| 79 | 57000010 | Switch | Нет на складе | |
| 80 | 57000011 | Washer | Нет на складе | |
| 81 | 82468447 | Pin | Нет на складе | |
| 82 | 52020003 | Шайба | Нет на складе | |
| 83 | 50009013 | Bolt | Нет на складе | |
| 84 | 82588408 | Seal oil case | Нет на складе | |
| 85 | 82468460 | Plug | Нет на складе | |
| 86 | 53200007 | Washer | Нет на складе | |
| 87 | 82468418 | Plug | Нет на складе | |
| 88 | 51014003 | Гайка | Нет на складе | |
| 89 | 82468405 | Cover | Нет на складе | |
| 90 | 51110005 | Bolt | Нет на складе | |
| 91 | 82468425 | Case | Нет на складе | |
| 92 | 51110006 | Bolt | Нет на складе | |
| 93 | 82468433 | Carrier case | Нет на складе | |
| 94 | 52020004 | Шайба | Нет на складе | |
| 95 | 51014004 | Nut | Нет на складе | |
| 96 | 82423339 | Bolt | Нет на складе | |
| 97 | 51270017 | Pin | Нет на складе | |
| 98 | 82423327 | Bearing cage | Нет на складе | |
| 99 | 51080005 | Nut | Нет на складе | |
| 100 | 51210009 | Pin | Нет на складе | |
| 101 | 82468464 | Bearing cage | Нет на складе | |
| 102 | 82468465 | Pin | Нет на складе | |
| 103 | 82468448 | Cover | Нет на складе | |
| 104 | 50009011 | Bolt | Нет на складе | |
| 105 | 82468456 | Bracket | Нет на складе | |
| 106 | 50009007 | Bolt | Нет на складе | |
| 107 | 52020002 | Washer | Нет на складе | |
| 108 | 52000001 | Washer | Нет на складе | |
| 109 | 51014002 | Nut | Нет на складе | |
| 110 | 82468458 | Sleeve | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
