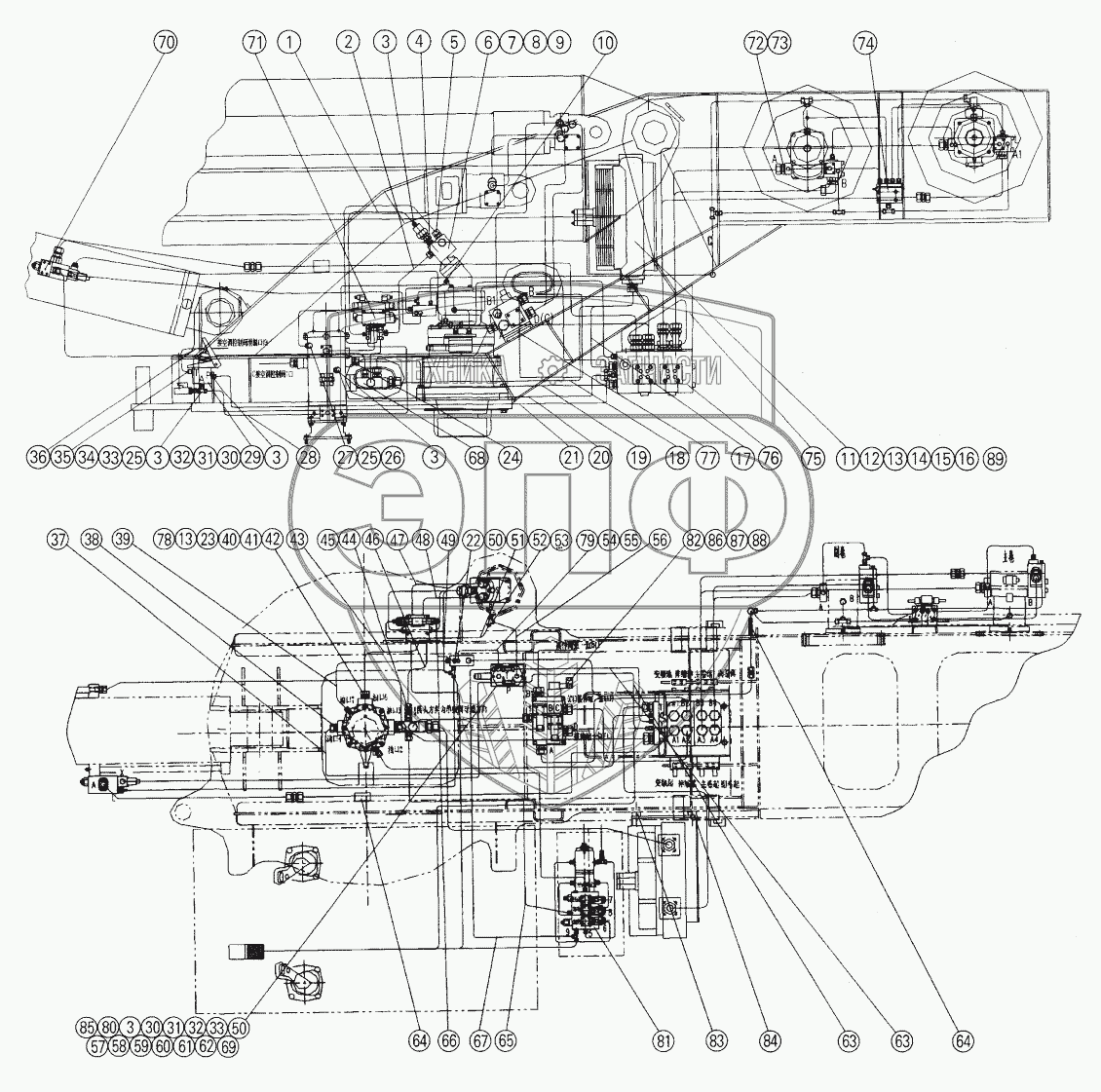

Каталог запасных частей к технике: XCMG QY70K. 08613044 Hydraulic system pipeline
1
2
3
3
3
3
3
4
5
6
7
8
9
10
11
12
13
13
14
15
16
17
18
19
20
21
22
23
24
25
25
26
27
28
29
30
30
31
31
32
32
33
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
50
51
52
53
54
55
56
57
58
59
60
61
62
63
63
64
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 10122838 | Tube | Нет на складе | |
| 2 | 10122839 | Hose coupling | Нет на складе | |
| 3 | 20120490 | Pipe coupling | Нет на складе | |
| 4 | 20120025 | Pipe coupling | Нет на складе | |
| 5 | 20120044 | Pipe coupling | Нет на складе | |
| 6 | 20100269 | Cycle cushioning | Нет на складе | |
| 7 | 10420416 | Screw M8x95 | Нет на складе | |
| 8 | 10440001 | Washer 8 | Нет на складе | |
| 9 | 20120678 | Blanking end | Нет на складе | |
| 10 | 20120438 | Pipe coupling | Нет на складе | |
| 11 | 10100231 | Cooler | Нет на складе | |
| 12 | 10410038 | Bolt M10x30 | Нет на складе | |
| 13 | 10440006 | Washer 10 | Нет на складе | |
| 14 | 10440009 | Washer 10 | Нет на складе | |
| 15 | 10120435 | Fitting35L/G11/4 | Нет на складе | |
| 16 | 20120009 | Fitting | Нет на складе | |
| 17 | 10122265 | Hose coupling | Нет на складе | |
| 18 | 10122857 | Hose coupling | Нет на складе | |
| 19 | 10122858 | Hose coupling | Нет на складе | |
| 20 | 10122846 | Hose coupling | Нет на складе | |
| 21 | 10122842 | Tube | Нет на складе | |
| 22 | 10126078 | Collector | Нет на складе | |
| 23 | 10420087 | Screw M12x25 | Нет на складе | |
| 24 | 20120867 | Flange coupling | Нет на складе | |
| 25 | 20121581 | Fitting | Нет на складе | |
| 26 | 10100215 | Unilateralism throttle | Нет на складе | |
| 27 | 20121678 | Fitting | Нет на складе | |
| 28 | 10122842 | Tube | Нет на складе | |
| 29 | 20100384 | Control valve by foot | Нет на складе | |
| 30 | 10410125 | Bolt M6x30 | Нет на складе | |
| 31 | 10440022 | Washer 6 | Нет на складе | |
| 32 | 10430009 | Nut М6 | Нет на складе | |
| 33 | 20121083 | Trifurcate connection | Нет на складе | |
| 34 | 10240147 | Pressure switch | Нет на складе | |
| 35 | 10122335 | Fitting G10/G1/4 | Нет на складе | |
| 36 | 10122843 | Tube | Нет на складе | |
| 37 | 10122845 | Hose coupling | Нет на складе | |
| 38 | 20121423 | SAE connection | Нет на складе | |
| 39 | 10120156 | Tube Fitting | Нет на складе | |
| 40 | 20120455 | Pipe coupling | Нет на складе | |
| 41 | 20120474 | Pipe coupling | Нет на складе | |
| 42 | 20130002 | O-Ring 28.17x3.53 | Нет на складе | |
| 43 | 10122847 | Hose coupling | Нет на складе | |
| 44 | 20120840 | Pipe coupling | Нет на складе | |
| 45 | 20100309 | Check valve | Нет на складе | |
| 46 | 10122235 | Hose coupling | Нет на складе | |
| 47 | 10122848 | Hose coupling | Нет на складе | |
| 48 | 10122849 | Hose coupling | Нет на складе | |
| 49 | 10122233 | Hose coupling | Нет на складе | |
| 50 | 20121577 | Trifurcate connection | Нет на складе | |
| 51 | 10122850 | Tube | Нет на складе | |
| 52 | 20121005 | Pipe coupling | Нет на складе | |
| 53 | 20121679 | Fitting | Нет на складе | |
| 54 | 20430002 | Nut | Нет на складе | |
| 55 | 20120555 | Cutting ring | Нет на складе | |
| 56 | 10122851 | Tube | Нет на складе | |
| 57 | 20120606 | Blanking end | Нет на складе | |
| 58 | 20260012 | Electriomagnetic valve | Нет на складе | |
| 59 | 20230035 | Plug | Нет на складе | |
| 60 | 11411032 | Motherboard | Нет на складе | |
| 61 | 10420168 | Bolt M5x50 | Нет на складе | |
| 62 | 10440112 | Washer 5 | Нет на складе | |
| 63 | 10122853 | Tube | Нет на складе | |
| 64 | 11211031 | Track L = 100 | Нет на складе | |
| 65 | 10122236 | Hose coupling | Нет на складе | |
| 66 | 10124885 | Tube Fitting | Нет на складе | |
| 67 | 10122231 | Tube Fitting | Нет на складе | |
| 68 | 20120930 | Fitting | Нет на складе | |
| 69 | 20120997 | Pipe coupling | Нет на складе | |
| 70 | 08613047 | Telescoping and elevating piping assembly | Нет на складе | |
| 71 | 08613005 | Cycle valve assembly | Нет на складе | |
| 72 | 08613039 | Pipes of lifting mech | Нет на складе | |
| 73 | 08613051 | Pipes of lifting mech | Нет на складе | |
| 74 | 08613030 | Bracket of valve | Нет на складе | |
| 75 | 08613016 | Bracket of operating valve | Нет на складе | |
| 76 | 08613040 | Main valve assembly | Нет на складе | |
| 77 | 08613043 | Bracket | Нет на складе | |
| 78 | 11412067 | Flange | Нет на складе | |
| 79 | 08613007 | Seamless tube d.10x1.5 | Нет на складе | |
| 80 | 08613017 | Bracket of Electromagnetic valve | Нет на складе | |
| 81 | 08613037 | Aircondition valve assembly | Нет на складе | |
| 82 | 08613076 | Curve plate | Нет на складе | |
| 83 | 02100487 | Connect plate | Нет на складе | |
| 84 | 02100483 | Connect plate | Нет на складе | |
| 85 | 10100776 | Fitting | Нет на складе | |
| 86 | 10420002 | Screw M10x20 | Нет на складе | |
| 87 | 12102008 | Washer 10 | Нет на складе | |
| 88 | 10440009 | Washer 10 | Нет на складе | |
| 89 | 10140045 | Protecting plate | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
