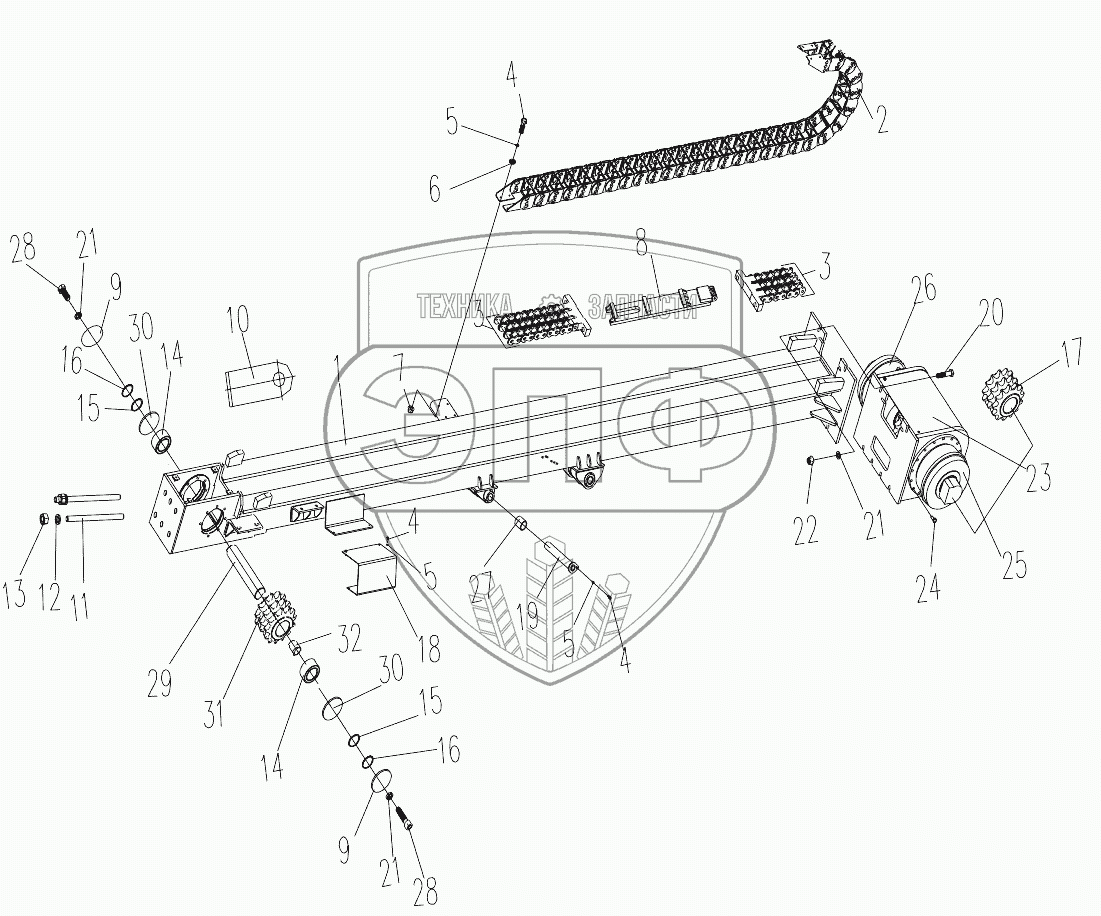

Каталог запасных частей к технике: XCMG XZ320. 0041802000 Drill Frame
1
2
3
3
4
4
4
5
5
5
6
7
8
9
10
11
12
13
14
14
15
15
16
16
17
18
19
20
21
21
22
23
24
25
26
27
28
29
30
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 0041802001 | Frame | Нет на складе | |
| 2 | 103060228 | Hose Trac | Нет на складе | |
| 3 | 103060229 | Chain | Нет на складе | |
| 4 | 104000086 | Bolt | Нет на складе | |
| 5 | 104040007 | Washer 8 | Нет на складе | |
| 6 | 104040081 | Washer 8 | Нет на складе | |
| 7 | 104030024 | Nut M8 | Нет на складе | |
| 8 | 0041802015 | Slide Bar | Нет на складе | |
| 9 | 0041802020 | Baffle | Нет на складе | |
| 10 | 0041802021 | Bracket | Нет на складе | |
| 11 | 0041802025 | Stick | Нет на складе | |
| 12 | 104030039 | Nut | Нет на складе | |
| 13 | 104030154 | Nut | Нет на складе | |
| 14 | 105010070 | Spring | Нет на складе | |
| 15 | 0041802043 | Fill Up | Нет на складе | |
| 16 | 0041802044 | Fill Up | Нет на складе | |
| 17 | 0041802045 | Roller | Нет на складе | |
| 18 | 0041602110 | Cover | Нет на складе | |
| 19 | 0041602066 | Axes | Нет на складе | |
| 20 | 104000473 | Bolt | Нет на складе | |
| 21 | 104040004 | Washer 16 | Нет на складе | |
| 22 | 104030087 | Nut 16 | Нет на складе | |
| 23 | 0041802029 | Bracket | Нет на складе | |
| 24 | 104000276 | Bolt | Нет на складе | |
| 25 | 101040235 | Motor | Нет на складе | |
| 26 | 101040236 | Rducer | Нет на складе | |
| 27 | 105000138 | Spring Bushing | Нет на складе | |
| 28 | 104000362 | Blot | Нет на складе | |
| 29 | 0041802039 | Pin | Нет на складе | |
| 30 | 0041802040 | Baffle | Нет на складе | |
| 31 | 0041802041 | Roller | Нет на складе | |
| 32 | 0041802042 | Bushing | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
