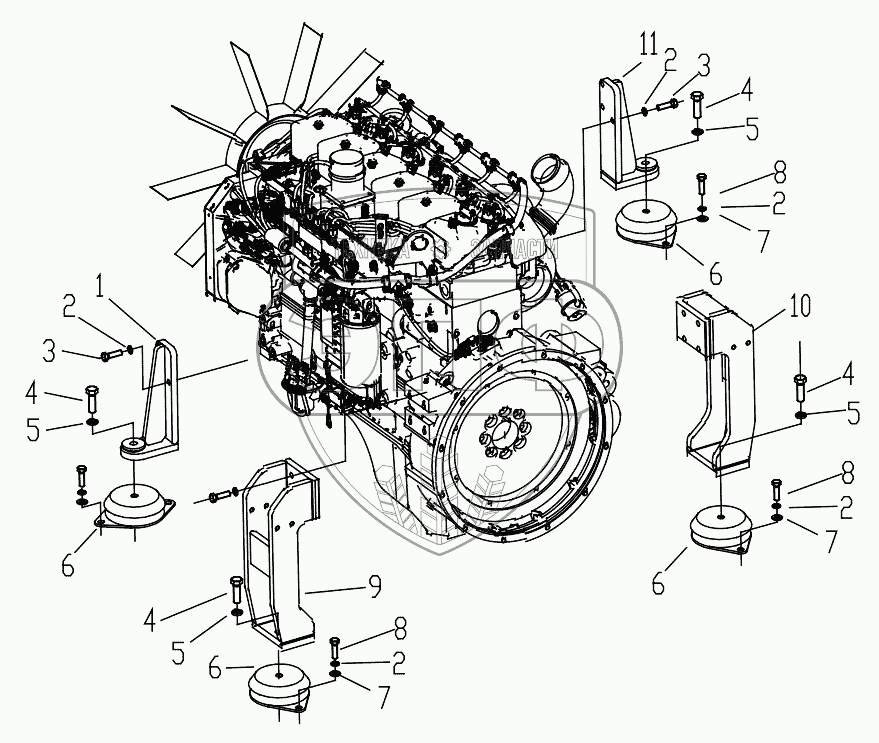

Каталог запасных частей к технике: XCMG XZ360E. 425103316 Support Assembly
1
2
2
2
2
2
3
3
4
4
4
4
5
5
5
5
6
6
6
6
7
7
7
8
8
8
9
10
11
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 425103379 | Front Bracket | Нет на складе | |
| 2 | 805300018 | Шайба 12 | Нет на складе | |
| 3 | 805139877 | Bolt | Нет на складе | |
| 4 | 805006290 | Bolt | Нет на складе | |
| 5 | 805338263 | Spring Washer | Нет на складе | |
| 6 | 801969587 | Flexible Bracket | Нет на складе | |
| 7 | 805300020 | Шайба 12 | Нет на складе | |
| 8 | 805006412 | Bolt | Нет на складе | |
| 9 | 425103382 | Back Bracket | Нет на складе | |
| 10 | 425103381 | Back Bracket | Нет на складе | |
| 11 | 425103378 | Front Bracket | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
