Каталог запасных частей к технике: XCMG XZ500. 0042109000 Cover
1
2
2
3
4
5
6
7
8
9
10
10
11
12
13
13
14
14
14
14
14
14
14
14
14
14
14
14
15
15
15
15
15
16
16
16
16
16
16
16
16
16
16
16
16
17
17
18
18
19
20
21
22

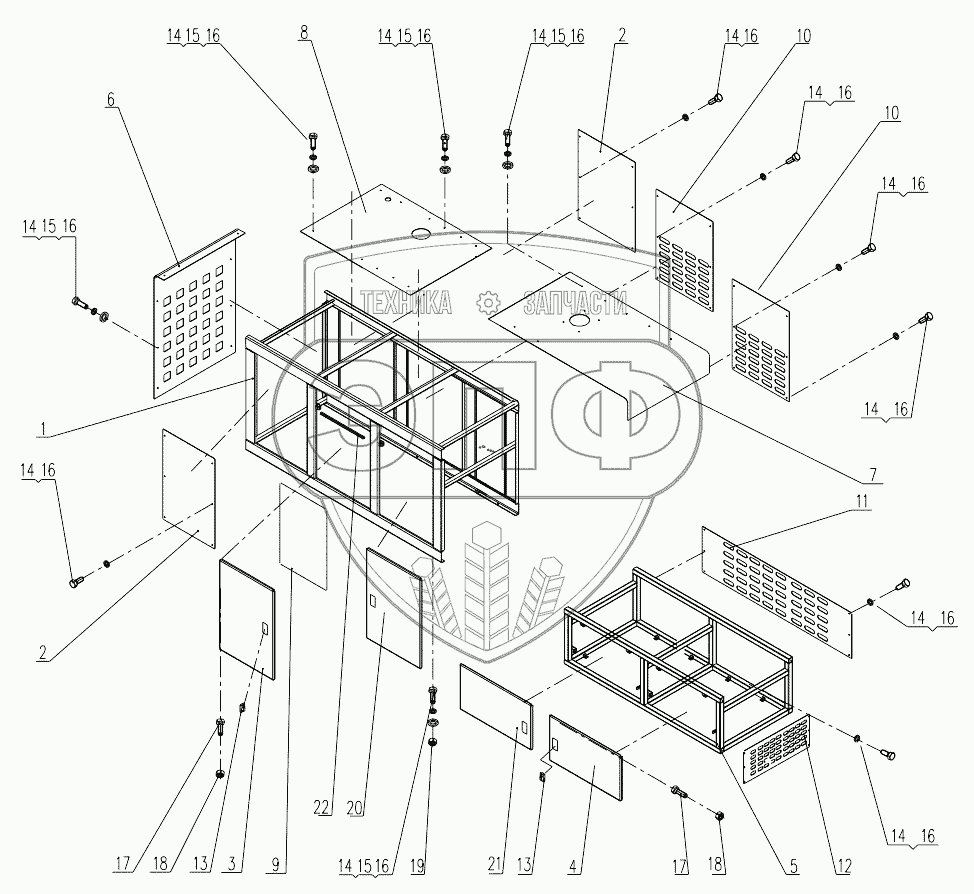

| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 0041909001 | Frameshelf | Нет на складе | |
| 2 | 0041909029 | Outer Plate | Нет на складе | |
| 3 | 0041909030 | Door | Нет на складе | |
| 4 | 0041909043 | Door | Нет на складе | |
| 5 | 0041909032 | Support Shelf | Нет на складе | |
| 6 | 0041909045 | Filtration Shelf | Нет на складе | |
| 7 | 0041909052 | Cover Plate | Нет на складе | |
| 8 | 0041909053 | Cover Plate | Нет на складе | |
| 9 | 0041909057 | Sponge | Нет на складе | |
| 10 | 0041909054 | Inner Plate | Нет на складе | |
| 11 | 0041909055 | Inner Plate | Нет на складе | |
| 12 | 0041909050 | Right Plate | Нет на складе | |
| 13 | 109020208 | Lock | Нет на складе | |
| 14 | 104000130 | Bolt M8X25 | Нет на складе | |
| 15 | 104040007 | Washer 8 | Нет на складе | |
| 16 | 104040081 | Washer 8 | Нет на складе | |
| 17 | 104020107 | Bolt | Нет на складе | |
| 18 | 104030014 | Nut | Нет на складе | |
| 19 | 104030024 | Nut M8 | Нет на складе | |
| 20 | 0041909056 | Door | Нет на складе | |
| 21 | 0041909051 | Door | Нет на складе | |
| 22 | 111020081 | Airproof Edge | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
