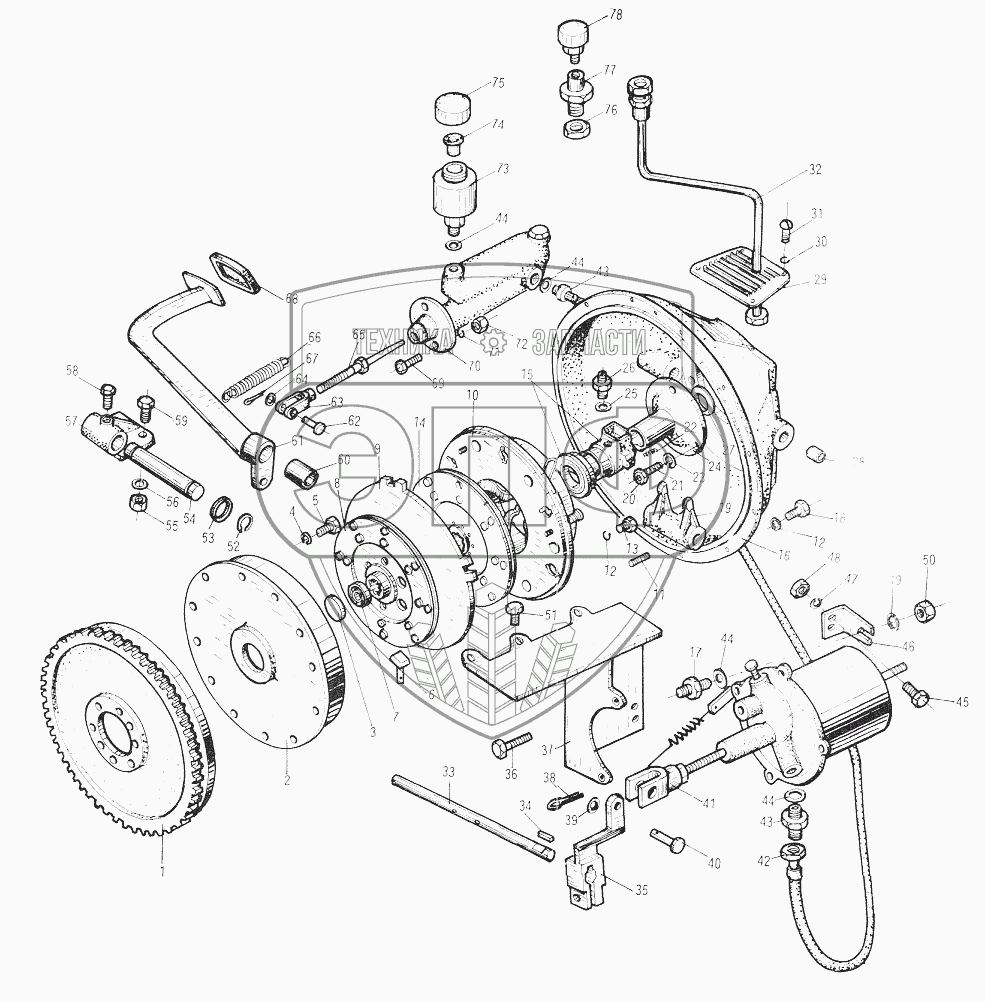

Каталог запасных частей к технике: XCMG YL16 (YL20). YL20 Clutch Assembly
1
2
3
4
5
6
7
8
9
10
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
43
44
44
44
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 3Y21-5-2-3 | Fly wheel | Нет на складе | |
| 2 | 3Y21-5-2-1 | Inner pressure plate | Нет на складе | |
| 3 | 3Y21-5-2-2 | Cover | Нет на складе | |
| 4 | 12/GB93 | Spring washer | Нет на складе | |
| 5 | M12x40/GB5783 | Hex. bolt | Нет на складе | |
| 6 | 3Y21-5-2-18 | Front pressure plate fixture block | Нет на складе | |
| 7 | 1602Q6/GB279 | Bearing | Нет на складе | |
| 8 | DD150-1601131A | Inner clutch disc assembly | Нет на складе | |
| 9 | DD150-1601145 | Clutch intermediate driving plate | Нет на складе | |
| 10 | DD150-1601090 | Clutch cover and pressure plate assembly | Нет на складе | |
| 11 | 8d4x45/GB119 | Pin | Нет на складе | |
| 12 | 10/GB93 | Spring washer | Нет на складе | |
| 13 | M10x25/GB5783 | Hex. bolt | Нет на складе | |
| 14 | DD150-1601130A | Outer clutch disc assembly | Нет на складе | |
| 15 | NJ150-1602052В | Release bearing & housing assembly | Нет на складе | |
| 16 | YL20-8-1-3 | Connecting ring | Нет на складе | |
| 17 | 14/M14x1.5/JB984 | Connector body | Нет на складе | |
| 18 | M10x30/GB5783 | Hex. bolt | Нет на складе | |
| 19 | 3Y21-5-2-16 | Frok | Нет на складе | |
| 20 | M12/GB6170 | Hex. nut | Нет на складе | |
| 21 | 3Y21-5-2-13 | Bolt | Нет на складе | |
| 22 | 3Y21-5-2-14 | Spring | Нет на складе | |
| 23 | 12/GB93 | Spring washer | Нет на складе | |
| 24 | 3Y21-5-2-6 | Inner sleeve | Нет на складе | |
| 25 | 10/JB982 | Washer | Нет на складе | |
| 26 | 6/JB1921 | Connector body | Нет на складе | |
| 27 | 3Y21-5-2-7 | Oil sealing felt ring | Нет на складе | |
| 28 | 3Y15-5-4-20 | Sleeve | Нет на складе | |
| 29 | YL20-8-1t-4 | Cover | Нет на складе | |
| 30 | 6/GB93 | Spring washer | Нет на складе | |
| 31 | M6x10/GB67 | Screw | Нет на складе | |
| 32 | 41-1600/JB1887 | Rubber hose connector | Нет на складе | |
| 33 | YL20-8-1-6 | Fork shaft | Нет на складе | |
| 34 | 8x32/GB1096 | Key | Нет на складе | |
| 35 | YL20-8-1-1 | Foot pedal | Нет на складе | |
| 36 | M8x45/GB5783 | Small hex. bolt | Нет на складе | |
| 37 | YL20-8-1-3-1 | Bracket | Нет на складе | |
| 38 | 4x30/GB91 | Cotter pin | Нет на складе | |
| 39 | 12/GB97-2 | Flat washer | Нет на складе | |
| 40 | B12x45/GB882-86 | Pin | Нет на складе | |
| 41 | CQ160-1604100 | Clutch auxiliary pump booster | Нет на складе | |
| 42 | 8I-1200/JB1887 | Rubber hose connector | Нет на складе | |
| 43 | 10/GB5625-2 | Connector body | Нет на складе | |
| 44 | 14/JB1002 | Flat washer | Нет на складе | |
| 45 | M8x25/GB5783 | Hex. bolt | Нет на складе | |
| 46 | YL20-8-1-3-1 | Bracket | Нет на складе | |
| 47 | 8/GB93 | Spring washer | Нет на складе | |
| 48 | M8/GB6170 | Hex. nut | Нет на складе | |
| 49 | 8/GB93 | Spring washer | Нет на складе | |
| 50 | M8/GB6170 | Hex. nut | Нет на складе | |
| 51 | M10x50/GB5783 | Bolt | Нет на складе | |
| 52 | 32/GB984-1 | Snap ring | Нет на складе | |
| 53 | YL16-8-2-2 | Washer | Нет на складе | |
| 54 | YL16-8-2-3 | Pin shaft | Нет на складе | |
| 55 | M12/GB6170 | Hex. nut | Нет на складе | |
| 56 | 12/GB93 | Spring washer | Нет на складе | |
| 57 | YL16-8-2-4 | Support | Нет на складе | |
| 58 | M8x45/GB5783 | Small hex. bolt | Нет на складе | |
| 59 | M12x30/GB5783 | Hex. bolt | Нет на складе | |
| 60 | YL16-8-2-8 | Shaft sleeve | Нет на складе | |
| 61 | YL20-8-1-1 | Foot pedal | Нет на складе | |
| 62 | B12x45/GB882-86 | Pin | Нет на складе | |
| 63 | YL16-8-2-9 | Fork connector | Нет на складе | |
| 64 | 12/GB97-2 | Flat washer | Нет на складе | |
| 65 | YL20-8-1-2 | Pushing rod | Нет на складе | |
| 66 | YL16-8-2-7 | Tension spring | Нет на складе | |
| 67 | 3x40/GB91 | Cotter pin | Нет на складе | |
| 68 | 3Y15-7-6-2-4 | Foot pedal pad | Нет на складе | |
| 69 | M8x25/GB5783 | Hex. bolt | Нет на складе | |
| 70 | CQ3030Y-1604050B | Booster main pump | Нет на складе | |
| 71 | 8/GB93 | Spring washer | Нет на складе | |
| 72 | M8/GB6170 | Hex. nut | Нет на складе | |
| 73 | YL20-8-1-2-1 | Lubricating nipple body | Нет на складе | |
| 74 | YL16-3-8-2 | Lubricating nipple | Нет на складе | |
| 75 | YL16-3-8-3 | Cylinder cover | Нет на складе | |
| 76 | М12x1.25/GB6173 | Hex. nut | Нет на складе | |
| 77 | YL20-8-1-5 | Union | Нет на складе | |
| 78 | A6/GB1154 | Lubricating nipple | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
