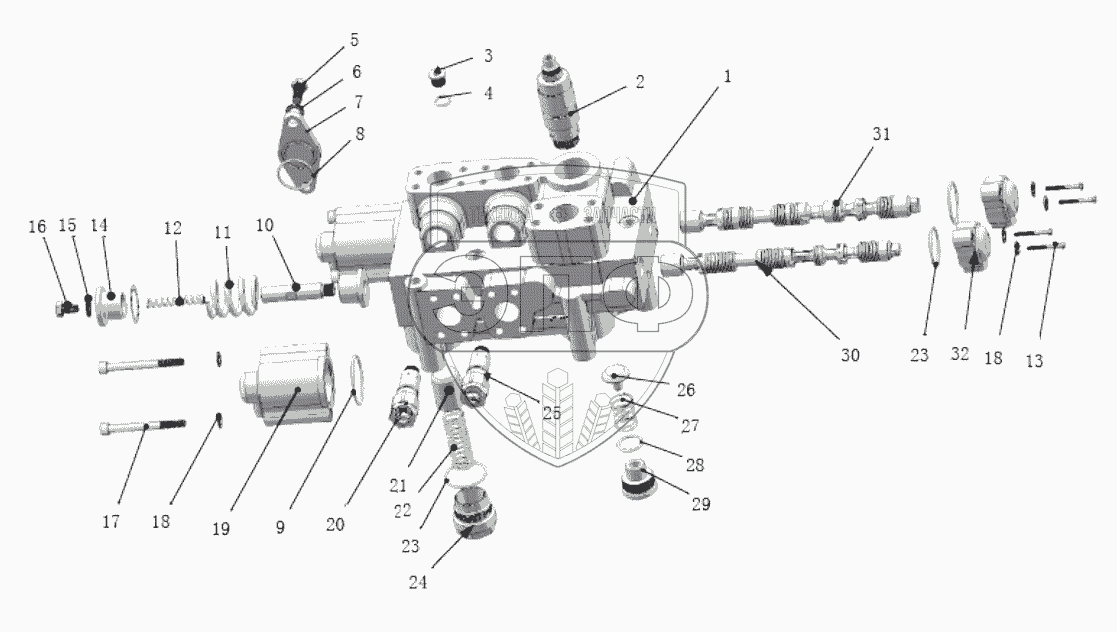

Каталог запасных частей к технике: XCMG ZL30BR. Distribution valve assembly D32 (16MPA)
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
20
21
22
23
23
24
25
26
27
28
29
30
31
32
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | D32-4 | Корпус | Нет на складе | |
| 2 | D32.2a-00 | Предохранительный клапан | Нет на складе | |
| 3 | D32-3 | Заглушка | Нет на складе | |
| 4 | GB1235-76 | Кольцо | Нет на складе | |
| 5 | GB30-76 | Болт М14х1,5х55 | Нет на складе | |
| 6 | GB93-87 | Шайба 12 | Нет на складе | |
| 7 | D32-11 | Крышка | Нет на складе | |
| 8 | GB1235-76 | Кольцо | Нет на складе | |
| 9 | GB1235-76 | Кольцо | Нет на складе | |
| 10 | D32-21 | Valve lever attachment | Нет на складе | |
| 11 | D32-8 | Пружина | Нет на складе | |
| 12 | D32-7 | Пружина | Нет на складе | |
| 13 | GB70-85 | Болт | Нет на складе | |
| 14 | D32-6 | Стопорная пружина | Нет на складе | |
| 15 | GB97.1-85 | Шайба | Нет на складе | |
| 16 | GB30-76 | Болт М14х1,5х55 | Нет на складе | |
| 17 | GB70-85 | Болт | Нет на складе | |
| 18 | GB93-87 | Шайба 12 | Нет на складе | |
| 19 | D32-5 | Передняя крышка | Нет на складе | |
| 20 | ZL50106C | Overload valve | Нет на складе | |
| 21 | D32-15 | Впускной клапан | Нет на складе | |
| 22 | D32-14 | Пружина | Нет на складе | |
| 23 | GB1235-76 | Кольцо | Нет на складе | |
| 24 | D32-13 | Крышка впускного клапана | Нет на складе | |
| 25 | D32.1-00 | Overload valve | Нет на складе | |
| 26 | D32-17 | Контрольный клапан | Нет на складе | |
| 27 | D32-16 | Пружина | Нет на складе | |
| 28 | GB1235-76 | Кольцо | Нет на складе | |
| 29 | D32-19 | Крышка клапана | Нет на складе | |
| 30 | D32-2 | Рычаг управления подъемом | Нет на складе | |
| 31 | D32-12 | Рычаг управления наклоном | Нет на складе | |
| 32 | D32-1 | Крышка | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
