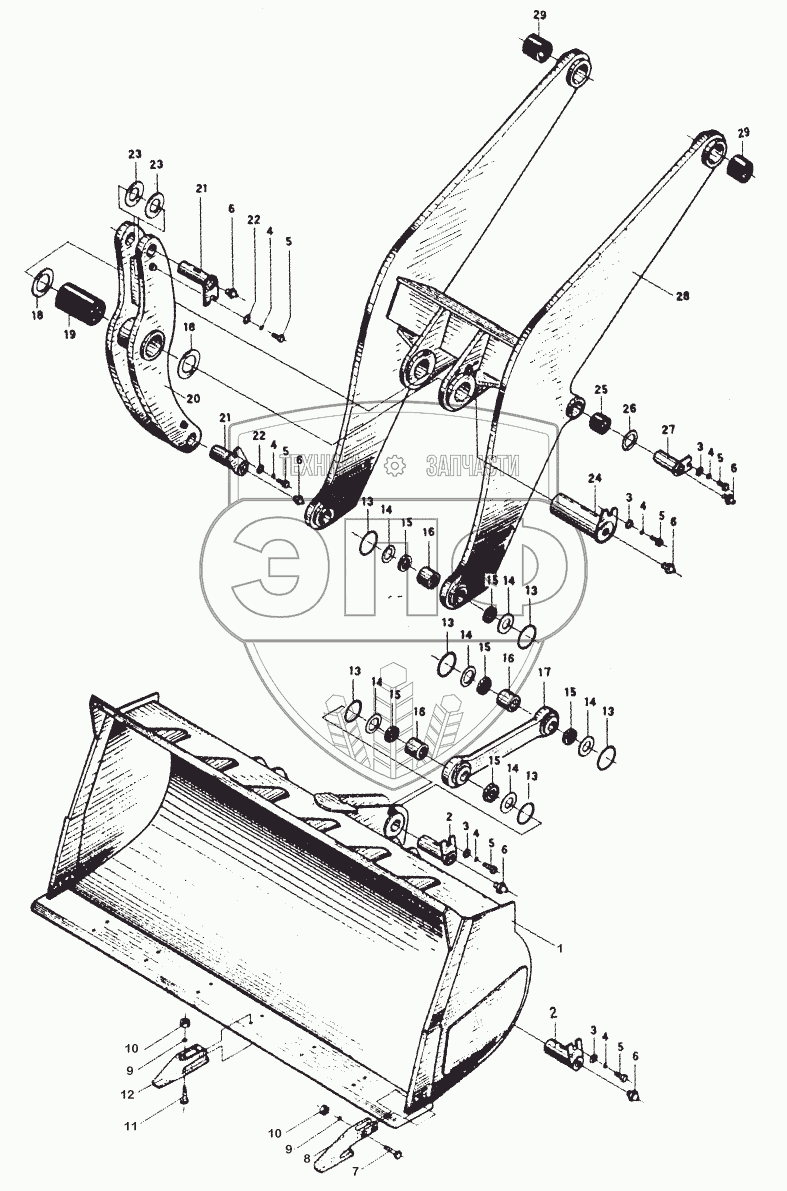

Каталог запасных частей к технике: XCMG ZL50G. Рабочее устройство
1
2
2
3
3
3
3
4
4
4
4
4
4
5
5
5
5
5
5
6
6
6
6
6
6
7
8
9
9
10
10
11
12
13
13
13
13
13
13
14
14
14
14
14
14
15
15
15
15
15
15
16
16
16
17
18
18
19
20
21
21
22
22
23
23
24
25
26
27
28
29
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Z5G.8.1E | Ковш | Нет на складе | |
| 2 | Z5G.8.7 | Шпилька | Нет на складе | |
| 3 | 85Z.06-5 | Шайба | Нет на складе | |
| 4 | GB93-87 | Шайба 12 | Нет на складе | |
| 5 | GB5783-86 | Болт | Нет на складе | |
| 6 | GB1152-89 | Патрубок М10х1 | Нет на складе | |
| 7 | GB5782-86 | Болт | Нет на складе | |
| 8 | Z5G.8.1-1 | Зуб | Нет на складе | |
| 9 | GB93-87 | Шайба 12 | Нет на складе | |
| 10 | ZL40A.11.1-19 | Nut | Нет на складе | |
| 11 | Z5G.8.1-2 | Болт | Нет на складе | |
| 12 | ZL40A.11.1-18B | Зуб | Нет на складе | |
| 13 | Z5G.8-5 | Кольцо | Нет на складе | |
| 14 | ZL50E.6-19 | Регулировочная прокладка | Нет на складе | |
| 15 | GB9877.1-88 | Кольцо | Нет на складе | |
| 16 | Z5G.8-6A | Втулка | Нет на складе | |
| 17 | Z5G.8.3 | Шарнир | Нет на складе | |
| 18 | Z150E.8-12 | Регулировочная прокладка | Нет на складе | |
| 19 | Z5G.8-2 | Втулка | Нет на складе | |
| 20 | Z5G.8.4 | Опрокидывающий рычаг | Нет на складе | |
| 21 | Z5G.8.6 | Шпилька | Нет на складе | |
| 22 | ZL50E.8-4 | Блок | Нет на складе | |
| 23 | ZL50E.6-19 | Регулировочная прокладка | Нет на складе | |
| 24 | Z5G.8.5 | Шпилька | Нет на складе | |
| 25 | Z5G.8-1 | Втулка | Нет на складе | |
| 26 | ZL50E.8-16 | Шайба | Нет на складе | |
| 27 | ZL50E.8.7 | Шпилька | Нет на складе | |
| 28 | Z5G.8.2 | Подъемный рычаг | Нет на складе | |
| 29 | Z5G.8-3 | Втулка | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
