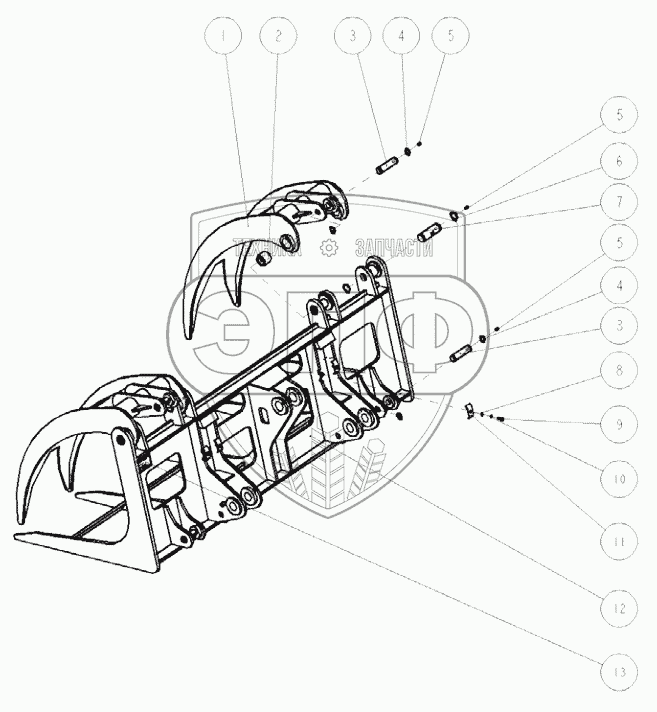

Каталог запасных частей к технике: XGMA XG918. Small Wood Grapple
1
2
3
3
4
4
5
5
5
6
7
8
9
10
11
12
13
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 00D0760 | Upper part of the grapple | Нет на складе | |
| 2 | 54A0449 | Bearing | Нет на складе | |
| 3 | 60A0373 | Pin | Нет на складе | |
| 4 | 07B0018 | Ring | Нет на складе | |
| 5 | 26B0010 | Oil cup | Нет на складе | |
| 6 | 07B0053 | Ring | Нет на складе | |
| 7 | 60A0372 | Pin | Нет на складе | |
| 8 | 06B0027 | Washer | Нет на складе | |
| 9 | 00B0018 | Bolt | Нет на складе | |
| 10 | 06B0009 | Washer | Нет на складе | |
| 11 | 82A0217 | Pipe clamp | Нет на складе | |
| 12 | 22D0278 | Nether part of the grapple | Нет на складе | |
| 13 | 83A0987 | The nameplate | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
