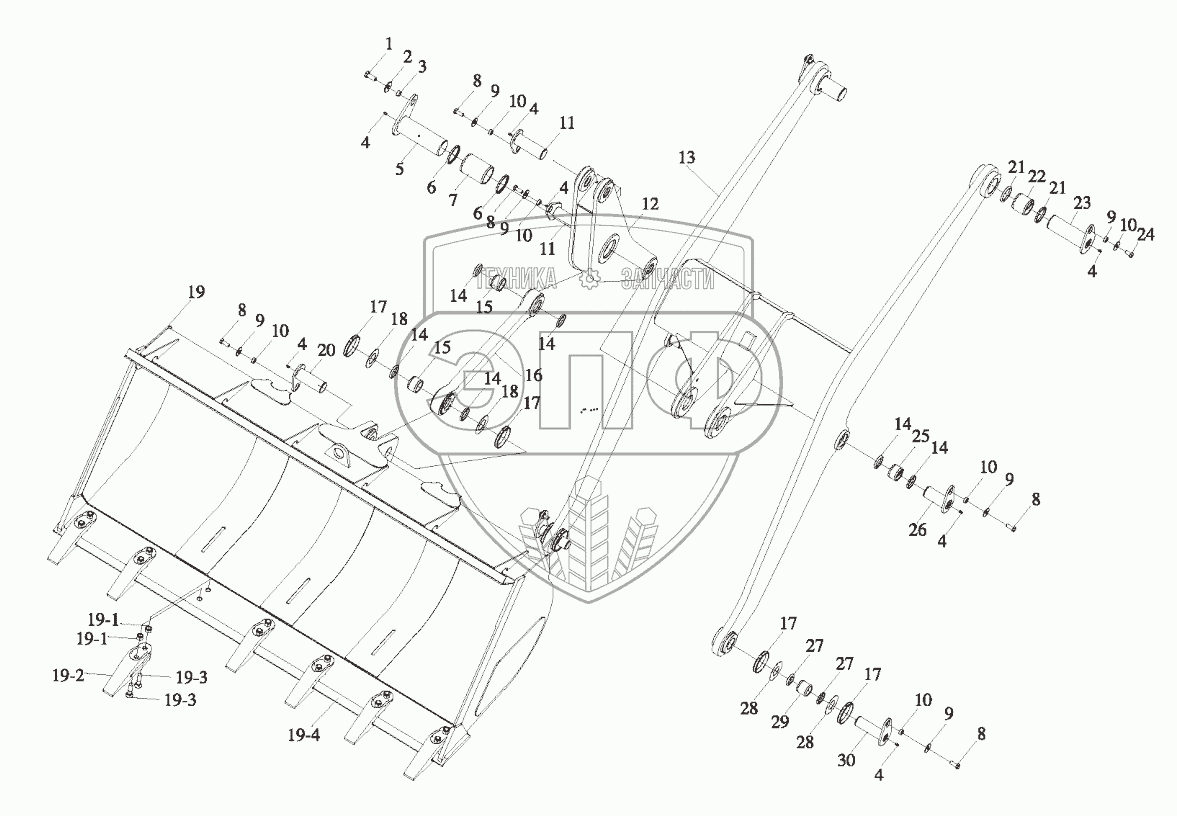

Каталог запасных частей к технике: XGMA XG935H. Implements System
27
27
19
20
21
21
22
23
24
25
26
18
18
28
28
29
30
19-1
19-1
19-2
19-3
19-3
19-4
10
10
10
10
10
10
2
3
4
4
4
4
4
4
4
5
6
6
7
8
8
8
8
8
9
9
9
9
9
9
1
11
11
12
13
14
14
14
14
14
14
15
15
16
17
17
17
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 27 | 11B0054 | Seal | Нет на складе | |
| 19 | 43С1541 | Bucket | Нет на складе | |
| 20 | 15D0093 | Pin | Нет на складе | |
| 21 | 11В0055 | Seal | Нет на складе | |
| 22 | 54A0140 | Sleeve | Нет на складе | |
| 23 | 15D0096 | Pin | Нет на складе | |
| 24 | 00B0012 | Bolt | Нет на складе | |
| 25 | 54A0143 | Sleeve | Нет на складе | |
| 26 | 15D0095 | Pin | Нет на складе | |
| 18 | 56А0497 | Tab | Нет на складе | |
| 28 | 56A0496 | Tab | Нет на складе | |
| 29 | 54A0144 | Sleeve | Нет на складе | |
| 30 | 15D0094 | Pin | Нет на складе | |
| 19-1 | 03B0015 | Nut | Нет на складе | |
| 19-2 | 72A0051 | Tooth | Нет на складе | |
| 19-3 | 02B0031 | Bolt | Нет на складе | |
| 19-4 | 22D1243 | Bucket | Нет на складе | |
| 10 | 54А0160 | Sleeve | Нет на складе | |
| 2 | 06В0016 | Washer | Нет на складе | |
| 3 | 54А0051 | Sleeve | Нет на складе | |
| 4 | 26В0010 | Grease Nipple | Нет на складе | |
| 5 | 15D0092 | Pin | Нет на складе | |
| 6 | 12В0039 | Seal | Нет на складе | |
| 7 | 54А0146 | Sleeve | Нет на складе | |
| 8 | 00В0083 | Bolt | Нет на складе | |
| 9 | 06В0028 | Washer | Нет на складе | |
| 1 | 00В0173 | Bolt | Нет на складе | |
| 11 | 15D0091 | Pin | Нет на складе | |
| 12 | 21D0050 | Lever | Нет на складе | |
| 13 | 21D0793 | Arm | Нет на складе | |
| 14 | 11В0052 | Seal | Нет на складе | |
| 15 | 54А0145 | Sleeve | Нет на складе | |
| 16 | 12D0380 | Link | Нет на складе | |
| 17 | 1680180 | Arm | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
