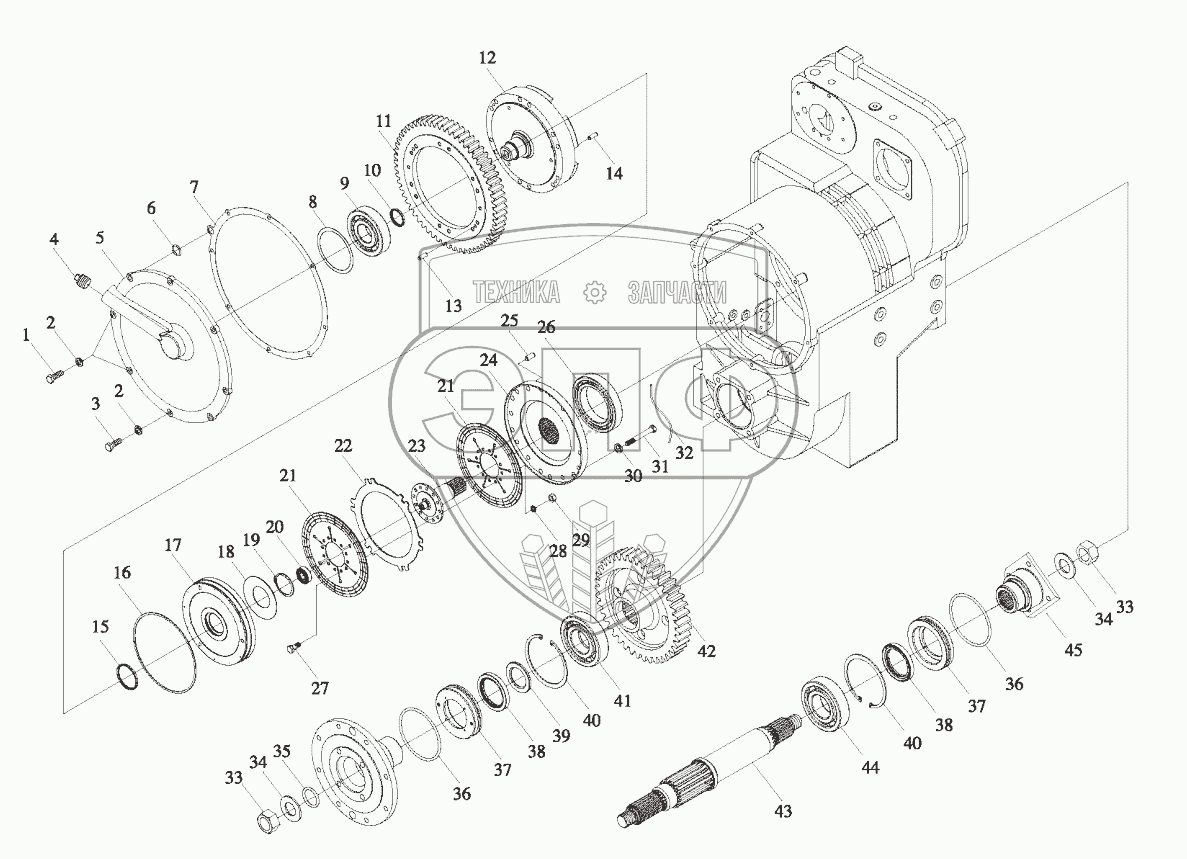

Каталог запасных частей к технике: XGMA XG935H. Transimission System
1
2
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
21
22
23
24
25
26
27
28
29
30
31
32
33
33
34
34
35
36
36
37
37
38
38
39
40
40
41
42
43
44
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 00В0022 | Bolt | Нет на складе | |
| 2 | 06В0003 | Washer | Нет на складе | |
| 3 | 0030068 | Bolt | Нет на складе | |
| 4 | 03В0021 | Plug | Нет на складе | |
| 5 | 52А0008 | Cover | Нет на складе | |
| 6 | 10В0005 | O-Ring | Нет на складе | |
| 7 | 15В0002 | Gasket | Нет на складе | |
| 8 | 55А0012 | Shim | Нет на складе | |
| 9 | 31В0009 | Seal | Нет на складе | |
| 10 | 11В0002 | Seal | Нет на складе | |
| 11 | 41А0007 | gear | Нет на складе | |
| 12 | 69А0001 | Cylinder body | Нет на складе | |
| 13 | 08В0003 | Pin | Нет на складе | |
| 14 | 66A0002 | Pin | Нет на складе | |
| 15 | 11В0001 | Seal | Нет на складе | |
| 16 | 11В0004 | Seal | Нет на складе | |
| 17 | 50А0001 | Piston | Нет на складе | |
| 18 | 27В0002 | Spring | Нет на складе | |
| 19 | 07В0014 | Snap ring | Нет на складе | |
| 20 | 31В0008 | Bearing | Нет на складе | |
| 21 | 36С0002 | Disc Assem | Нет на складе | |
| 22 | 55A0011 | Plate | Нет на складе | |
| 23 | 62A0003 | Shaft | Нет на складе | |
| 24 | 59A0001 | Round plate | Нет на складе | |
| 25 | 6GA0012 | Pin | Нет на складе | |
| 26 | 31B0007 | Bearing | Нет на складе | |
| 27 | 00B0017 | Bolt | Нет на складе | |
| 28 | 06B0009 | Washer | Нет на складе | |
| 29 | 03B0005 | Nut | Нет на складе | |
| 30 | 06B0013 | Washer | Нет на складе | |
| 31 | 01B0022 | Bolt | Нет на складе | |
| 32 | 77A0006 | Wire | Нет на складе | |
| 33 | 03B0017 | Nut | Нет на складе | |
| 34 | 06B0033 | Washer | Нет на складе | |
| 35 | 10B0001 | O-ring | Нет на складе | |
| 36 | 10B0278 | O-Ring | Нет на складе | |
| 37 | 52A1155 | Seal base | Нет на складе | |
| 38 | 11B0003 | Seal | Нет на складе | |
| 39 | 54A0012 | Sleeve | Нет на складе | |
| 40 | 07B0034 | Snap ring | Нет на складе | |
| 41 | 32B0001 | Bearing | Нет на складе | |
| 42 | 41A0006 | Gear | Нет на складе | |
| 43 | 62А0015 | Shaft | Нет на складе | |
| 44 | 31В0006 | Bearing | Нет на складе | |
| 45 | 58А0126 | flange | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
