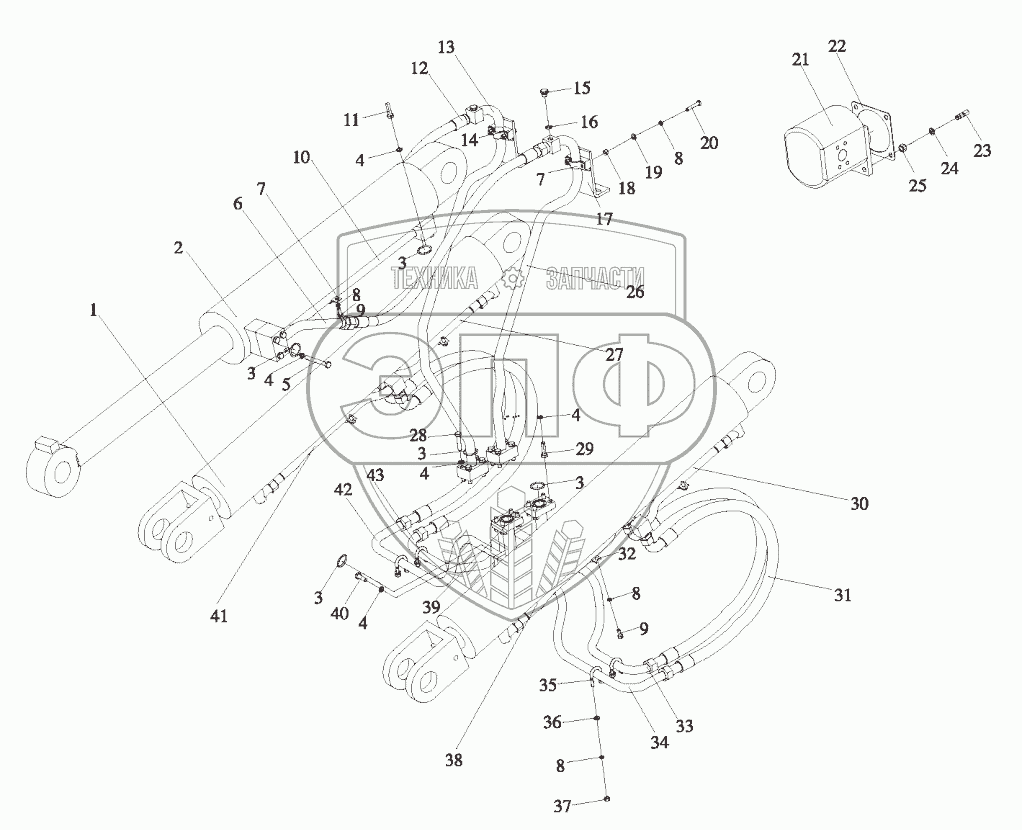

Каталог запасных частей к технике: XGMA XG935H. Working Hydraulic System
1
2
3
3
3
3
3
4
4
4
4
4
5
6
7
7
8
8
8
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 10С0523 | Cylinder | Нет на складе | |
| 2 | 10С0524 | Cylinder | Нет на складе | |
| 3 | 10В0013 | Ring | Нет на складе | |
| 4 | 06В0003 | Washer | Нет на складе | |
| 5 | 0080030 | Bolt | Нет на складе | |
| 6 | 17D0316 | Tube joint | Нет на складе | |
| 7 | 82А0056 | Clip | Нет на складе | |
| 8 | 06В0009 | Washer | Нет на складе | |
| 9 | 00В0017 | Bolt | Нет на складе | |
| 10 | 17D0317 | Tube joint | Нет на складе | |
| 11 | 00В0156 | Bolt | Нет на складе | |
| 12 | 06С0055 | Hose | Нет на складе | |
| 13 | 17D0318 | Tube joint | Нет на складе | |
| 14 | 82А0057 | Clip | Нет на складе | |
| 15 | 67А0443 | Plug | Нет на складе | |
| 16 | 10В0009 | O-Ring | Нет на складе | |
| 17 | 23А0262 | Plate | Нет на складе | |
| 18 | 03В0112 | Nut | Нет на складе | |
| 19 | 06В0027 | Washer | Нет на складе | |
| 20 | 00В0112 | Bolt | Нет на складе | |
| 21 | 11С0584 | Pump | Нет на складе | |
| 22 | 14В0003 | gasket | Нет на складе | |
| 23 | 05B0032 | Stud | Нет на складе | |
| 24 | 06B0041 | Washer | Нет на складе | |
| 25 | 03B0010 | Nut | Нет на складе | |
| 26 | 17D0319 | Tube joint | Нет на складе | |
| 27 | 17D1549 | Tube joint | Нет на складе | |
| 28 | 00B0172 | Bolt | Нет на складе | |
| 29 | 00В0Ш2 | Bolt | Нет на складе | |
| 30 | 17D1551 | Tube joint | Нет на складе | |
| 31 | 06C1034 | Hose | Нет на складе | |
| 32 | 82A0232 | Clip | Нет на складе | |
| 33 | 17D1557 | Tube | Нет на складе | |
| 34 | 17D1554 | Tube joint | Нет на складе | |
| 35 | 02B0178 | U Bolt | Нет на складе | |
| 36 | 06B0027 | Washer | Нет на складе | |
| 37 | 03B0005 | Nut | Нет на складе | |
| 38 | 17D1553 | Tube joint | Нет на складе | |
| 39 | 17D0938 | Tube joint | Нет на складе | |
| 40 | 00B0002 | Bolt | Нет на складе | |
| 41 | 17D1548 | Tube joint | Нет на складе | |
| 42 | 17D1555 | Tube joint | Нет на складе | |
| 43 | 17D1556 | Tube joint | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
