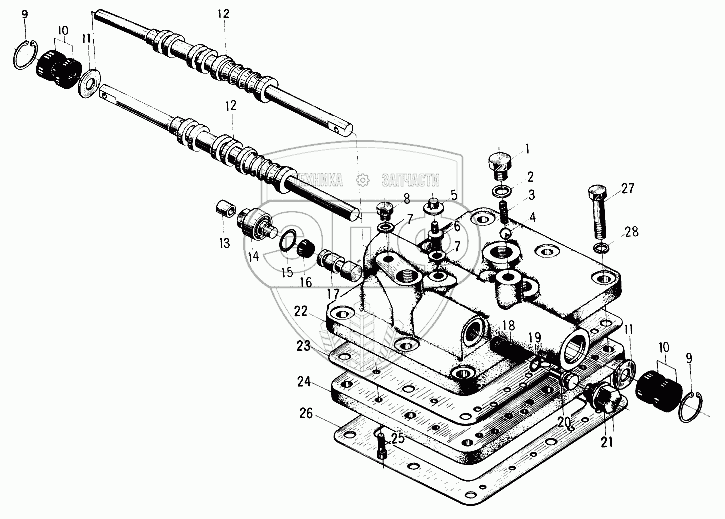

Каталог запасных частей к технике: Xiamen XZ636. Установка контрольного клапана
1
2
3
4
5
6
7
7
8
9
9
10
10
11
11
12
12
12
12
13
14
15
16
17
18
18
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | Z0105039011 | Винт | Нет на складе | |
| 2 | Z0105039013 | Шайба | Нет на складе | |
| 3 | Z0105039012 | Пружина | Нет на складе | |
| 4 | B1500100010 | Стальной ролик 10 GB/T308-1989 | Нет на складе | |
| 5 | Z0105039023 | Пылезащитная крышка (D=10) | Нет на складе | |
| 6 | Z0105026010 | Штуцер измерения давления | Нет на складе | |
| 7 | Z0105026009 | Шайба | Нет на складе | |
| 8 | B0800101001 | Заглушка М10х1-6h | Нет на складе | |
| 9 | B0400103002 | Упорное кольцо отверстия 30 GB/T893.2-1986 | Нет на складе | |
| 10 | B0900103010 | Сальник 14х30х10 | Нет на складе | |
| 11 | Z0105039010 | Регулировочная шайба | Нет на складе | |
| 12 | Z0105039009 | Контрольный скользящий клапан | Нет на складе | |
| 12 | Z0105039009X2 | Контрольный скользящий клапан | Нет на складе | |
| 13 | Z0105039022 | Пылезащитное устройство (D=10) | Нет на складе | |
| 14 | Z0105039015 | Заглушка | Нет на складе | |
| 15 | B0600125022 | "О"-кольцо 22х2,5 | Нет на складе | |
| 16 | Z0105039016 | Крышка | Нет на складе | |
| 17 | Z0105039017 | Тормозной скользящий клапан | Нет на складе | |
| 18 | Z0105039018 | Пружина | Нет на складе | |
| 18 | Z0105039018 | Пружина | Нет на складе | |
| 19 | B0600120016 | "О"-кольцо 16х2 | Нет на складе | |
| 20 | Z0105039019 | Гнездо пружины | Нет на складе | |
| 21 | Z0105039021 | Заглушка | Нет на складе | |
| 22 | Z0105039007 | Корпус клапана | Нет на складе | |
| 23 | Z0105039020 | Прокладка 0,5 | Нет на складе | |
| 24 | Z0105039008 | Нижняя пластина | Нет на складе | |
| 25 | B1000106016 | Головка торцового ключа винта с головкой М6х16 GB/T70-1985 | Нет на складе | |
| 26 | Z0105030034 | Прокладка | Нет на складе | |
| 27 | B0100110045 | Болт М10х45 GB/T5783-1986 | Нет на складе | |
| 28 | B0200110000 | Шайба 10 GB/T93-1987 | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
