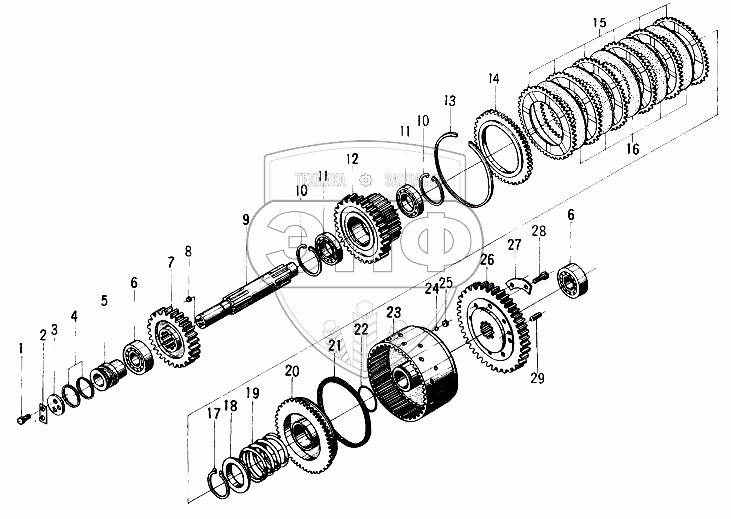

Каталог запасных частей к технике: Xiamen XZ636. Установка промежуточного вала
1
2
3
4
5
6
6
7
7
8
9
10
10
11
11
12
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | B0100108016 | Болт М8х16 GB/T5783-1986 | Нет на складе | |
| 2 | Z0105032001 | Стопорная прокладка | Нет на складе | |
| 3 | Z0105032002 | Водобойная стенка вала | Нет на складе | |
| 4 | Z01053509164A | Поршневое кольцо (D=52) | Нет на складе | |
| 5 | Z0105032003 | Шестерня (Z=49) | Нет на складе | |
| 6 | B0707507000 | Роликовый подшипник 7507 GB/T297-1986 | Нет на складе | |
| 7 | Z0105033001X1 | Шестерня (Z=24) | Нет на складе | |
| 7 | Z0105033001 | Шестерня (Z=25) | Нет на складе | |
| 8 | Z0105032009 | Втулка 9 | Нет на складе | |
| 9 | Z0105032002 | Водобойная стенка вала | Нет на складе | |
| 10 | B0400107502 | Кольцо отверстия 75 GB/T893.2-1986 | Нет на складе | |
| 11 | B0700000000 | Радиальный роликовый подшипник GB/T276-1989 | Нет на складе | |
| 12 | Z0105032007 | Шестерня (Z=38) | Нет на складе | |
| 12 | Z01053033004X1 | Шестерня (Z=41) | Нет на складе | |
| 13 | Z0105032101 | Упорное кольцо | Нет на складе | |
| 14 | Z0105032102 | Внешняя торцевая крышка | Нет на складе | |
| 15 | Z0105032104 | Внешнее фрикционное колесо | Нет на складе | |
| 16 | Z0105032103 | Внутреннее фрикционное колесо | Нет на складе | |
| 17 | B0400106002 | Упорное кольцо вала 60 GB/T894.2-1986 | Нет на складе | |
| 18 | Z0105032110 | Гнездо пружины | Нет на складе | |
| 19 | Z0105032108 | Пружина | Нет на складе | |
| 20 | Z0105032106 | Поршень | Нет на складе | |
| 21 | Z0105032107 | Уплотнительное кольцо | Нет на складе | |
| 22 | B0600131600 | "О"-кольцо 60х3,1 GB/T1235-1976 | Нет на складе | |
| 23 | Z0105032105 | Установка корпуса муфты сцепления | Нет на складе | |
| 24 | B1501000005 | Стальной ролик 5 GB/T308-1989 | Нет на складе | |
| 25 | Z0105032109 | Седло клапана | Нет на складе | |
| 26 | Z0105033003 | Шестерня (Z=49) | Нет на складе | |
| 26 | Z0105352995 | Шестерня (Z=54) | Нет на складе | |
| 27 | Z0105032006 | Стопорная прокладка | Нет на складе | |
| 28 | B0100110025 | Болт М10х25 GB/T5783-1986 | Нет на складе | |
| 29 | B1203008022 | Штифт A8х22 GB/T119-1986 | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
