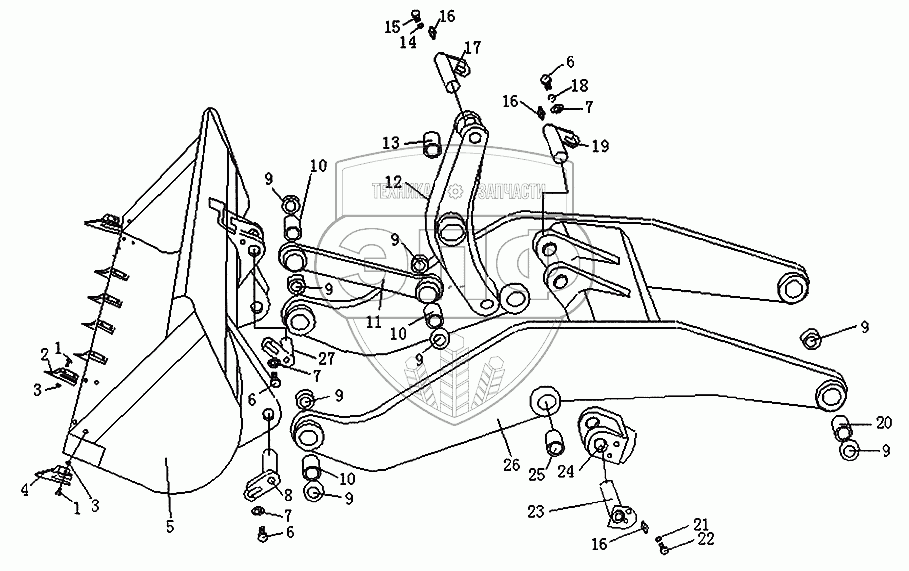

Каталог запасных частей к технике: Xiamen XZ636. Установка рабочего оборудования
1
1
2
3
3
4
5
6
6
6
7
7
7
8
9
9
9
9
9
9
9
9
10
10
10
11
12
13
14
15
16
16
16
17
18
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | B0100016060 | Болт М16х60 GB5783-86 | Нет на складе | |
| 2 | Z0105310512 | Зубец | Нет на складе | |
| 3 | B0300116001 | Гайка М16 GB6170-86 | Нет на складе | |
| 4 | Z0105310513 | Зубец | Нет на складе | |
| 5 | Z0105310500 | Ковш | Нет на складе | |
| 6 | B0100016035 | Болт М16х35 GB5783-86 | Нет на складе | |
| 7 | B0200216003 | Стопорная шайба 16 GB95-85 | Нет на складе | |
| 8 | Z0105311200 | Установка осевого вала | Нет на складе | |
| 9 | W0105311301 | Установочная прокладка | Нет на складе | |
| 10 | Z0105310601 | Втулка I | Нет на складе | |
| 11 | Z0105310700 | Соединительный стержень | Нет на складе | |
| 12 | Z0105310300 | Качающийся рычаг | Нет на складе | |
| 13 | Z0105310603 | Втулка | Нет на складе | |
| 14 | B0200116003 | Шайба 16 GB93-87 | Нет на складе | |
| 15 | B0100016035 | Болт М16х35 GB5783-86 | Нет на складе | |
| 16 | B1100110001 | Масленка М10х1 GB1152-79 | Нет на складе | |
| 17 | Z0105311201 | Установка осевого вала | Нет на складе | |
| 18 | B0200120003 | Стопорная шайба 20 GB/T858-1988 | Нет на складе | |
| 19 | Z0105311203 | Вал качающегося рычага | Нет на складе | |
| 20 | Z0105310604 | Втулка III | Нет на складе | |
| 21 | B0200112003 | Шайба 12 GB93-87 | Нет на складе | |
| 22 | B0100012025 | Болт М12х25 GB5781-86 | Нет на складе | |
| 23 | Z0105311202 | Установка осевого вала | Нет на складе | |
| 24 | Z0105311101 | Головка цилиндра | Нет на складе | |
| 25 | Z0105310602 | Втулка II | Нет на складе | |
| 26 | Z0105310600 | Подъемный рычаг | Нет на складе | |
| 27 | Z0105311204 | Установка осевого вала | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
