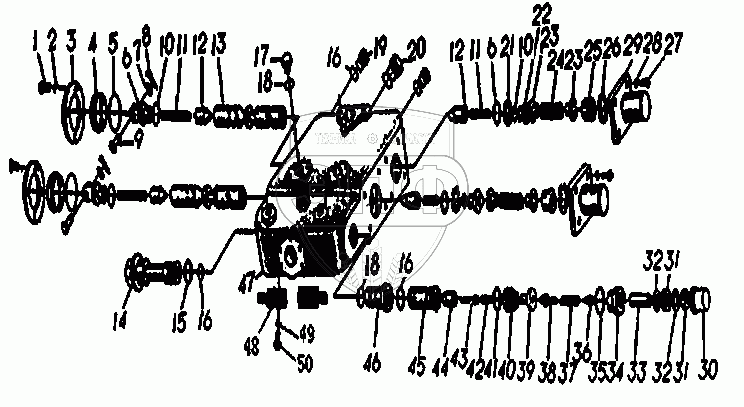

Каталог запасных частей к технике: Xiamen XZ636. Установка рабочего распределительного клапана
1
2
3
4
5
6
6
7
8
9
10
10
11
11
12
12
13
14
15
16
16
16
17
18
18
19
20
21
22
23
23
24
25
26
27
28
29
30
31
31
32
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | B1000106010 | Винт М6х10 GB67-85 | Нет на складе | |
| 2 | B0200106003 | Шайба 6 GB93-87 | Нет на складе | |
| 3 | W0104325010 | Щиток (защитное покрытие) | Нет на складе | |
| 4 | W0104325011 | Пылезащитная прокладка | Нет на складе | |
| 5 | B0600135041 | "О"-кольцо 41х3,5 GB1235-76 | Нет на складе | |
| 6 | W0104325012 | Утолщение штыря | Нет на складе | |
| 7 | B0200412003 | Шайба 12 GB97.1-85 | Нет на складе | |
| 8 | B1201004020 | Шплинт 4х20 GB91-86 | Нет на складе | |
| 9 | W0104332013 | Ось | Нет на складе | |
| 10 | B0600131028 | "О"-кольцо 28х3,1 GB1235-76 | Нет на складе | |
| 11 | W0104325003 | Ступенька | Нет на складе | |
| 12 | W0104325002 | Пластина | Нет на складе | |
| 13 | W0104325006 | Цилиндрический золотник | Нет на складе | |
| 14 | W0104320008 | Втулка | Нет на складе | |
| 15 | B0600131040 | "О"-кольцо 40х3,1 GB/T1235-1976 | Нет на складе | |
| 16 | B0600131030 | "О"-кольцо 30х3,1 GB1235-76 | Нет на складе | |
| 17 | W0104332009 | Втулка | Нет на складе | |
| 18 | B0600124022 | "О"-кольцо 22х2,4 GB1235-76 | Нет на складе | |
| 19 | W0104332014 | Втулка | Нет на складе | |
| 20 | W0104332015 | Втулка | Нет на складе | |
| 21 | W0104350502 | Соединительная пластина | Нет на складе | |
| 22 | W0104350504 | Установочная колонна | Нет на складе | |
| 23 | W0104350503 | Гнездо пружины | Нет на складе | |
| 24 | W0104350506 | Возвратная пружина | Нет на складе | |
| 25 | W0104350505 | Головка установочной колонны | Нет на складе | |
| 26 | B0400102002 | Уплотнительное кольцо 20 GB8941-86 | Нет на складе | |
| 27 | W0104350501 | Торцевая крышка | Нет на складе | |
| 28 | B0200108003 | Шайба 8 GB93-87 | Нет на складе | |
| 29 | B1000108020 | Винт М8х20 GB70-85 | Нет на складе | |
| 30 | W0104320714 | Защитная крышка | Нет на складе | |
| 31 | B0300112010 | Гайка М12х1 GB6173-86 | Нет на складе | |
| 32 | B0200512003 | Шайба 12 GB982-77 | Нет на складе | |
| 33 | W0104320701 | Установочный винт | Нет на складе | |
| 34 | W0104320702 | Зажимная крышка | Нет на складе | |
| 35 | B0600131037 | "О"-кольцо 37х3,1 GB1235-76 | Нет на складе | |
| 36 | W0104320704 | Поршень | Нет на складе | |
| 37 | W0104320705 | Установочная пружина | Нет на складе | |
| 38 | W0104320707 | Тарельчатый клапан | Нет на складе | |
| 39 | W0107320706 | Прокладная втулка | Нет на складе | |
| 40 | W0104320708 | Гнездо тарельчатого клана | Нет на складе | |
| 41 | B0600124024 | Кольцевой уплотнитель 24х2,4 GB1235-76 | Нет на складе | |
| 42 | W0104320709 | Пружина | Нет на складе | |
| 43 | W0104320711 | Золотниковый клапан | Нет на складе | |
| 44 | W0104320710 | Конусный клапан | Нет на складе | |
| 45 | W0104320712 | Втулка клапана | Нет на складе | |
| 46 | W0104320713 | Зубчатая втулка | Нет на складе | |
| 47 | W0104306901 | Шестеренный насос | Нет на складе | |
| 48 | W0105320048 | Предохранительный клапан | Нет на складе | |
| 49 | B0200110003 | Пружинная шайба 10 GB93-87 | Нет на складе | |
| 50 | B0100010065 | Болт М10х65 GB5780-86 | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
