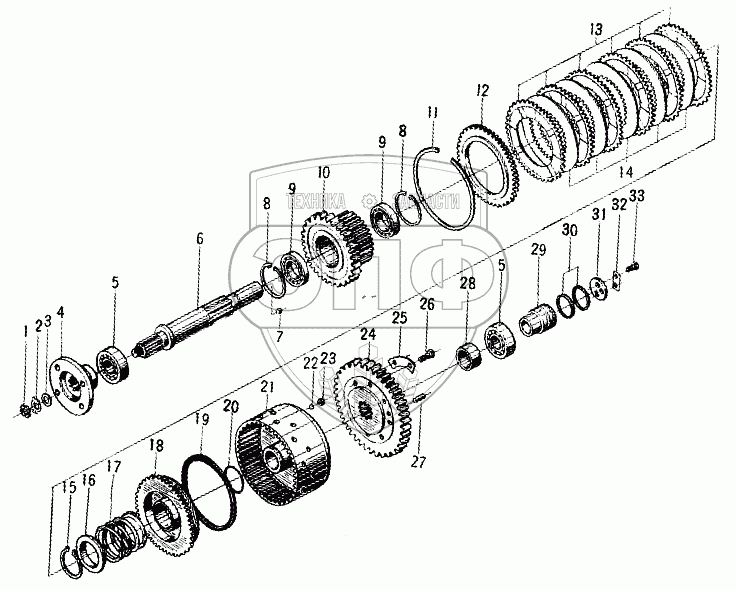

Каталог запасных частей к технике: Xiamen XZ636. Установка входного вала
1
2
3
4
4
5
5
6
7
8
8
9
9
10
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
24
25
26
27
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | B0300120015 | Маленькая круглая гайка М20х1,5 GB/T810-1976 | Нет на складе | |
| 2 | B0200120003 | Стопорная шайба 20 GB/T858-1988 | Нет на складе | |
| 3 | Z0105032011 | Шайба 20 | Нет на складе | |
| 4 | Z0105030061 | Фланец | Нет на складе | |
| 4 | Z0105030061X1 | Фланец | Нет на складе | |
| 5 | B0700007507 | Конический роликовый подшипник 7507 GB/T297-1984 | Нет на складе | |
| 6 | Z0105032008 | Входной вал | Нет на складе | |
| 7 | Z0105032009 | Втулка 9 | Нет на складе | |
| 8 | B0400107502 | Кольцо отверстия 75 GB/T893.2-1986 | Нет на складе | |
| 9 | B0700000109 | Радиальный роликовый подшипник 109 GB/T276-1989 | Нет на складе | |
| 10 | Z0105032007X1 | Шестерня (Z=33) | Нет на складе | |
| 10 | Z0105032007 | Шестерня (Z=38) | Нет на складе | |
| 11 | Z0105032101 | Упорное кольцо | Нет на складе | |
| 12 | Z0105032102 | Внешняя торцевая крышка | Нет на складе | |
| 13 | Z0105032104 | Внешнее фрикционное колесо | Нет на складе | |
| 14 | Z0105032103 | Внутреннее фрикционное колесо | Нет на складе | |
| 15 | B0400106002 | Упорное кольцо вала 60 GB/T894.2-1986 | Нет на складе | |
| 16 | Z0105032110 | Гнездо пружины | Нет на складе | |
| 17 | Z0105032108 | Пружина | Нет на складе | |
| 18 | Z0105032016 | Пистон | Нет на складе | |
| 19 | Z0105032107 | Уплотнительное кольцо | Нет на складе | |
| 20 | B0600131006 | "О"-кольцо 6,0х3,1 GB/T1235-1976 | Нет на складе | |
| 21 | Z0105032105 | Установка корпуса муфты сцепления | Нет на складе | |
| 22 | B1500100005 | Стальной ролик 5 GB/T308-1989 | Нет на складе | |
| 23 | Z0105032109 | Седло клапана | Нет на складе | |
| 24 | Z0105032010X1 | Шестерня (Z=46) | Нет на складе | |
| 24 | Z0105032003 | Шестерня (Z=49) | Нет на складе | |
| 25 | Z01050320060 | Стопорная прокладка | Нет на складе | |
| 26 | B0100110025 | Болт М10х25 GB/T5783-1986 | Нет на складе | |
| 27 | B1203008022 | Штифт A8х22 GB/T119-1986 | Нет на складе | |
| 28 | Z01050320040 | Подшипник | Нет на складе | |
| 29 | Z01050320030 | Внутренняя уплотнительная втулка | Нет на складе | |
| 30 | Z0105352914A | Поршневое кольцо (D=52) | Нет на складе | |
| 31 | Z01050320020 | Водобойная стенка вала | Нет на складе | |
| 32 | Z01050320010 | Стопорная прокладка | Нет на складе | |
| 33 | B0100108016 | Болт М8х16 GB/T5783-1986 | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
