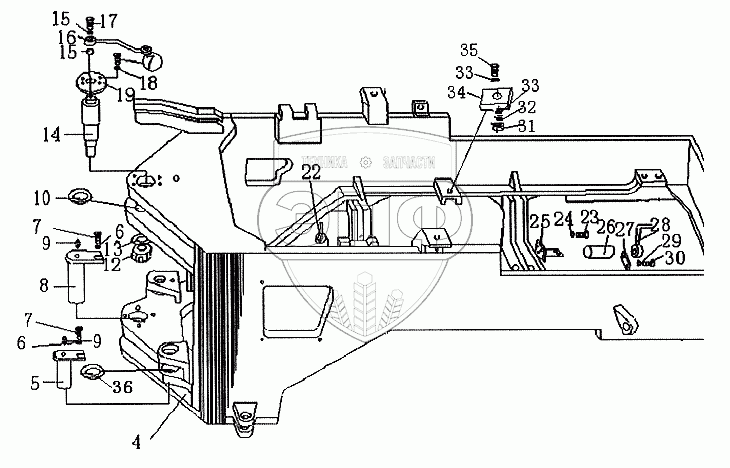

Каталог запасных частей к технике: Xiamen XZ636. Установка заднего каркаса
4
5
6
6
7
7
8
9
9
10
12
13
14
15
15
16
17
18
19
22
23
24
25
26
27
28
29
30
31
32
33
33
34
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 4 | Z0105303100 | Задний каркас | Нет на складе | |
| 5 | Z0105302200 | Чека цилиндра | Нет на складе | |
| 6 | B0200216003 | Стопорная шайба 16 GB95-85 | Нет на складе | |
| 7 | B0100016035 | Болт М16х35 GB5783-86 | Нет на складе | |
| 8 | Z0105303210 | Нижний шарнирный палец | Нет на складе | |
| 9 | B1100110001 | Масленка М10х1 GB1152-79 | Нет на складе | |
| 10 | Z0105303003 | Втулка | Нет на складе | |
| 12 | Z0105303001 | Гайка | Нет на складе | |
| 13 | Z0105303002 | Прокладка | Нет на складе | |
| 14 | Z0105303004 | Верхний шарнирный палец | Нет на складе | |
| 15 | B0200510003 | Стопорная шайба 10 GB982-77 | Нет на складе | |
| 16 | Z0105303013 | Масляная труба верхнего шарнирного пальца | Нет на складе | |
| 17 | B0101001025 | Болт М10х1х25 | Нет на складе | |
| 18 | B0200116003 | Шайба 16 GB93-87 | Нет на складе | |
| 19 | Z0105303005 | Позиционная пластина вала верхнего шарнирного пальца | Нет на складе | |
| 22 | Z0105303014 | Смазывающая труба I качающегося каркаса | Нет на складе | |
| 23 | B0100010025 | Болт М10х25 GB5781-86 | Нет на складе | |
| 24 | B0200110003 | Пружинная шайба 10 GB93-87 | Нет на складе | |
| 25 | Z0105303006 | Каркас воздушного бункера | Нет на складе | |
| 26 | Z0105303008 | Качающийся каркас | Нет на складе | |
| 27 | Z0105303007 | Позиционная пластина вала качающегося каркаса | Нет на складе | |
| 28 | Z0105303016 | Смазывающая труба II качающегося каркаса | Нет на складе | |
| 29 | B0200112003 | Шайба 12 GB93-87 | Нет на складе | |
| 30 | B0100012025 | Болт М12х25 GB5781-86 | Нет на складе | |
| 31 | B0300118001 | Гайка М18 GB6178-86 | Нет на складе | |
| 32 | B0200118003 | Пружинная шайба 18 GB93-87 | Нет на складе | |
| 33 | B0200218003 | Стопорная шайба 18 GB95-85 | Нет на складе | |
| 34 | W63605048034 | Резиновая прокладка | Нет на складе | |
| 35 | B0100018190 | Болт М18х90 GB31.1-88 | Нет на складе | |
| 36 | W63605048036 | Прокладка | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
