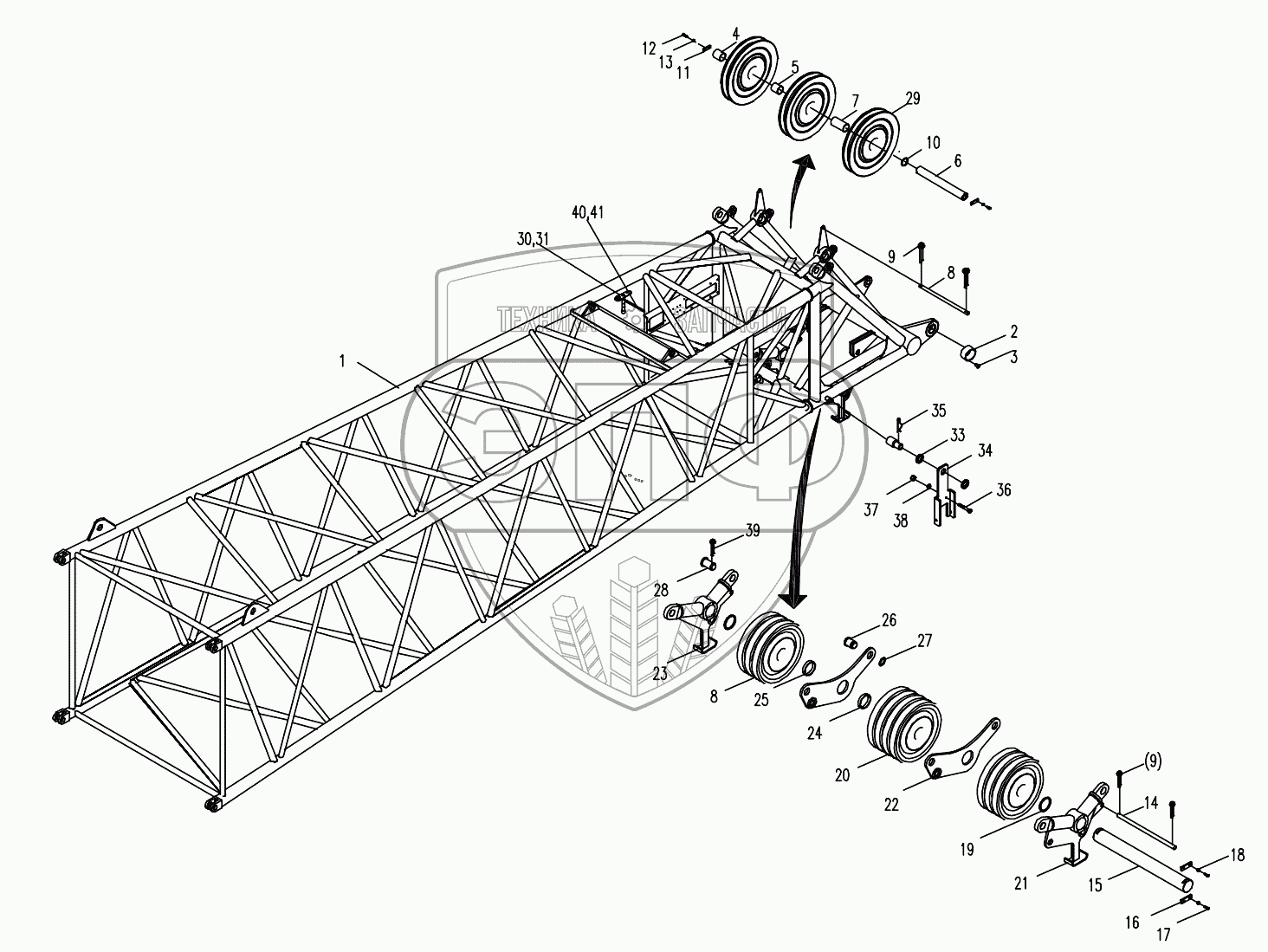

Каталог запасных частей к технике: Zoomlion QUY260CR-32Y. MAIN BOOM HEAD ASSY. D00663400120400000Y
1
2
3
4
5
6
7
8
8
9
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
33
34
35
36
37
38
39
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 00663400120410000 | Main boom head | Нет на складе | |
| 2 | 00663300101601390 | Brass bush | Нет на складе | |
| 3 | 1040100061 | Screw | Нет на складе | |
| 4 | 00663400100401381 | Spacing sleeve | Нет на складе | |
| 5 | 00663400100401391 | Spacing sleeve | Нет на складе | |
| 6 | 00663400100401470 | Deflection pulley spindle | Нет на складе | |
| 7 | 00663400100401401 | Spacing sleeve | Нет на складе | |
| 8 | 00663400100401411 | Pipe | Нет на складе | |
| 9 | 1040500047 | Pin | Нет на складе | |
| 10 | 00663300100001010 | Spacing sleeve | Нет на складе | |
| 11 | 00663300111601100 | Retaining plate | Нет на складе | |
| 12 | 1040000090 | Bolt | Нет на складе | |
| 13 | 1040300067 | Washer | Нет на складе | |
| 14 | 00663400100401421 | Pipe | Нет на складе | |
| 15 | 00663400100401431 | Shaft | Нет на складе | |
| 16 | 6340000055 | Retaining plate | Нет на складе | |
| 17 | 1040000082 | Bolt | Нет на складе | |
| 18 | 1040300065 | Washer | Нет на складе | |
| 19 | 00663400100401510 | Spacing sleeve | Нет на складе | |
| 20 | 00663400100450000 | Pulley | Нет на складе | |
| 21 | 00663400100460000 | Left connecting plate assy | Нет на складе | |
| 22 | 00663400100470001 | Connecting plate | Нет на складе | |
| 23 | 00663400100480000 | Right connecting plate assy | Нет на складе | |
| 24 | 00663400100401520 | Spacing sleeve | Нет на складе | |
| 25 | 00663400100401500 | Spacing sleeve | Нет на складе | |
| 26 | 00663400100401490 | Pin spindle | Нет на складе | |
| 27 | 1140300189 | Retainer ring | Нет на складе | |
| 28 | 00663300111601010 | Pin spindle | Нет на складе | |
| 29 | 00663302100200002 | Pulley assy | Нет на складе | |
| 30 | 00663200102410000 | Mounting bracket | Нет на складе | |
| 31 | 1040500126 | Cotter pin | Нет на складе | |
| 32 | 204110014 | Lithium-based Grease | Нет на складе | |
| 33 | 00663200102401010 | Pad | Нет на складе | |
| 34 | 00663400100410000 | Mounting bracket | Нет на складе | |
| 35 | 006340000032 | Spring-loaded pin | Нет на складе | |
| 36 | 1040000304 | Bolt | Нет на складе | |
| 37 | 1040200100 | Nut | Нет на складе | |
| 38 | 1040300044 | Washer | Нет на складе | |
| 39 | 1040500186 | Cotter pin | Нет на складе | |
| 40 | 00663606600401050 | Rod | Нет на складе | |
| 41 | 1040500353 | Retaining spring | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
