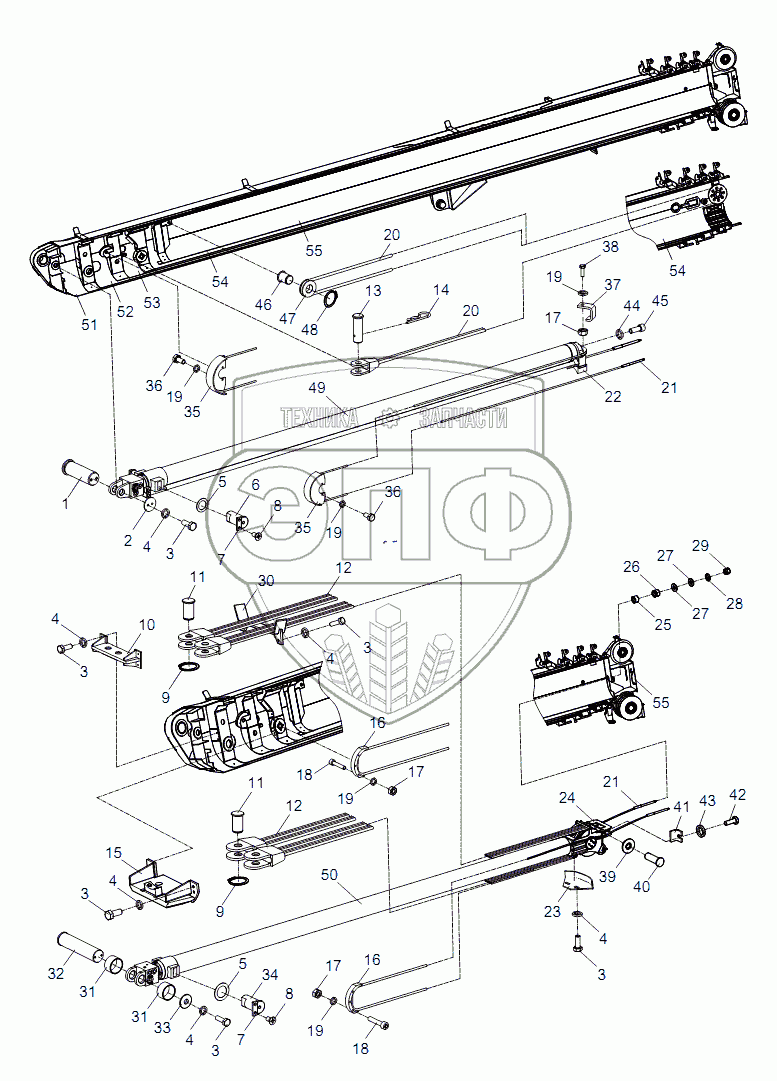

Каталог запасных частей к технике: Zoomlion RT-551 (4x4). TELESCOPING SYSTEM D00631171810000000Y
1
2
3
3
3
3
3
3
4
4
4
4
4
4
5
5
6
7
7
8
8
9
9
10
11
11
12
12
13
14
15
16
16
17
17
17
18
18
19
19
19
19
19
20
20
21
21
22
23
24
25
26
27
27
28
29
30
31
31
32
33
34
35
35
36
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
54
55
55
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 00631171810000000 | 00631171810000000 | Telescoping system | Нет на складе | |
| 1 | 00631221800001010 | Pin | Нет на складе | |
| 2 | 006340000072 | Retaining ring | Нет на складе | |
| 3 | 1040000114 | Bolt | Нет на складе | |
| 4 | 1040300067 | Washer | Нет на складе | |
| 5 | 00631201801600000 | Adjusting pad block | Нет на складе | |
| 6 | 00631141800001010 | Pin | Нет на складе | |
| 7 | 00633091800001080 | Baffle | Нет на складе | |
| 8 | 1040100075 | Screw | Нет на складе | |
| 9 | 1040300184 | Retainer ring | Нет на складе | |
| 10 | 00631141800200000 | Securing bracket for wire rope | Нет на складе | |
| 11 | 00633230000000064 | Shaft | Нет на складе | |
| 12 | 00631171800200000 | Extension rope I | Нет на складе | |
| 13 | 00633230000000030 | Pin | Нет на складе | |
| 14 | 1040500137 | Pin | Нет на складе | |
| 15 | 00631141810200001 | Wire rope support | Нет на складе | |
| 16 | 00631001800001020 | Guard board | Нет на складе | |
| 17 | 1040200192 | Nut | Нет на складе | |
| 18 | 1040100031 | Screw | Нет на складе | |
| 19 | 1040300063 | Washer | Нет на складе | |
| 20 | 00631171800400000 | Boom extension rope II | Нет на складе | |
| 21 | 00631171800800000 | Retraction rope II | Нет на складе | |
| 22 | 00631141801400000 | Guide seat | Нет на складе | |
| 23 | 00633141802800000 | Wire rope protection cover | Нет на складе | |
| 24 | 00631141810400000 | Roller head assy | Нет на складе | |
| 25 | 1040200097 | Nut | Нет на складе | |
| 26 | 1040200172 | Nut | Нет на складе | |
| 27 | 00633091800001170 | Washer | Нет на складе | |
| 28 | 1040300053 | Washer | Нет на складе | |
| 29 | 1040200170 | Nut | Нет на складе | |
| 30 | 00633101801400000 | Wire rope protection | Нет на складе | |
| 31 | 00630931810001020 | Spacer sleeve | Нет на складе | |
| 32 | 00631141800001020 | Shaft | Нет на складе | |
| 33 | 00633141800001100 | Plate | Нет на складе | |
| 34 | 00631141810001010 | Pin | Нет на складе | |
| 35 | 00633141802000000 | Pulley housing | Нет на складе | |
| 36 | 1040000098 | Bolt | Нет на складе | |
| 37 | 00633141800001120 | Plate | Нет на складе | |
| 38 | 1040000199 | Bolt | Нет на складе | |
| 39 | 00633230000000053 | Roller assy | Нет на складе | |
| 40 | 00633230000000049 | Shaft | Нет на складе | |
| 41 | 00633230000000047 | Angle iron | Нет на складе | |
| 42 | 1040000109 | Bolt | Нет на складе | |
| 43 | 1040300062 | Washer | Нет на складе | |
| 44 | 1040300054 | Washer | Нет на складе | |
| 45 | 1040100089 | Screw | Нет на складе | |
| 46 | 00633141802200000 | Wheel | Нет на складе | |
| 47 | 00633141800001130 | Pin | Нет на складе | |
| 48 | 1040300096 | Retainer ring | Нет на складе | |
| 49 | CylinderI | Telescoping cylinder I | Нет на складе | |
| 50 | CylinderII | Telescoping cylinder II | Нет на складе | |
| 51 | Basicboom | Basic boom assy | Нет на складе | |
| 52 | Boomsection1 | Telescopic boom section 1 assy | Нет на складе | |
| 53 | Boomsection2 | Telescopic boom section 2 assy | Нет на складе | |
| 54 | Boomsection3 | Telescopic boom section 3 assy | Нет на складе | |
| 55 | Boomsection4 | Telescopic boom section 4 assy | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
