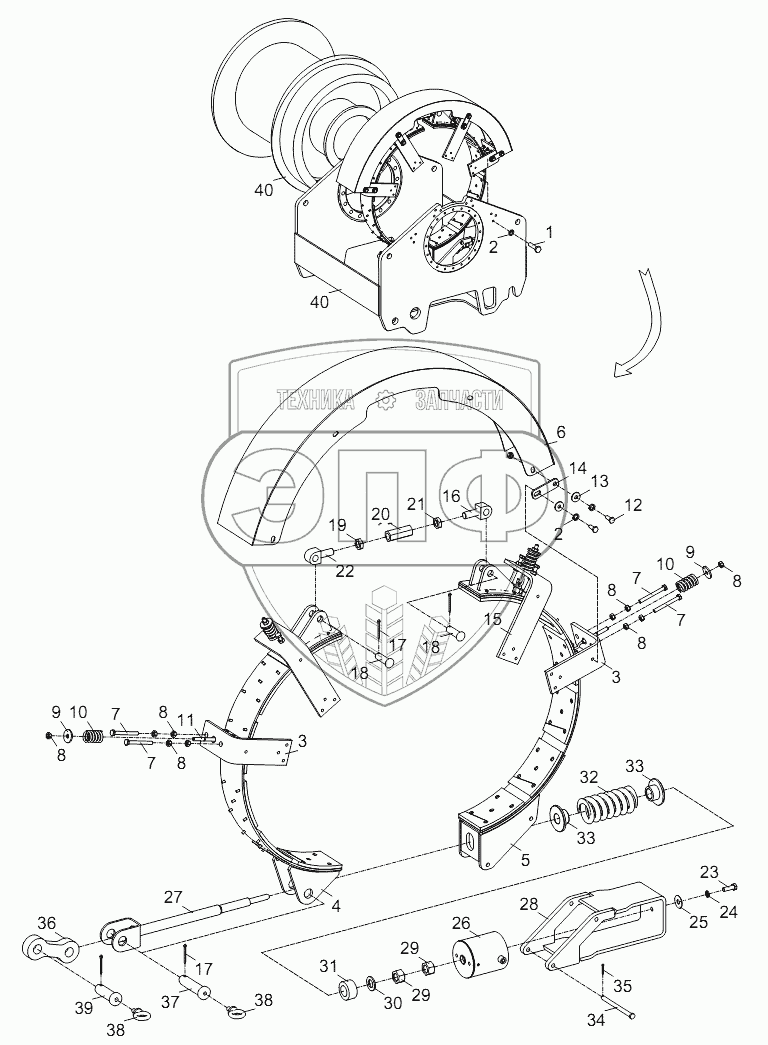

Каталог запасных частей к технике: Zoomlion ZCC1100H. BRAKE ASSY. D00663113501600000Y
1
2
2
3
3
4
5
6
7
7
7
7
8
8
8
8
8
8
9
9
10
10
11
12
13
14
15
16
17
17
18
18
19
20
21
22
23
24
25
26
27
28
29
29
30
31
32
33
33
34
35
36
37
38
38
39
40
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 00663113501600000 | 00663113501600000 | Brake assy | Нет на складе | |
| 1 | 1040000152 | Bolt | Нет на складе | |
| 2 | 1040300067 | Washer | Нет на складе | |
| 3 | 00663113501601010 | Plate bending I | Нет на складе | |
| 4 | 00663113501610000 | Left brake band assy | Нет на складе | |
| 5 | 00663113501620000 | Right brake band assy | Нет на складе | |
| 6 | 00663113501600010 | Rainproof cover | Нет на складе | |
| 7 | 1040000663 | Bolt | Нет на складе | |
| 8 | 1040200759 | Nut | Нет на складе | |
| 9 | 00660303500401200 | Washer | Нет на складе | |
| 10 | 00660303500401210 | Spring | Нет на складе | |
| 11 | 00660303500401220 | Hook | Нет на складе | |
| 12 | 1040000114 | Bolt | Нет на складе | |
| 13 | 1040300027 | Washer | Нет на складе | |
| 14 | 00663043500231020 | Connecting plate | Нет на складе | |
| 15 | 00663113501601020 | Plate bending II | Нет на складе | |
| 16 | 00660303500401240 | Connecting rod | Нет на складе | |
| 17 | 1040500057 | Pin | Нет на складе | |
| 18 | 1040500086 | Pin spindle | Нет на складе | |
| 19 | 1040200099 | Nut | Нет на складе | |
| 20 | 00660303500401250 | Connecting rod | Нет на складе | |
| 21 | 1040200567 | Nut | Нет на складе | |
| 22 | 00660303500401260 | Connecting rod | Нет на складе | |
| 23 | 1040000094 | Bolt | Нет на складе | |
| 24 | 1040300054 | Washer | Нет на складе | |
| 25 | 00660303500401080 | Washer | Нет на складе | |
| 26 | 1010200343 | Brake cylinder | Нет на складе | |
| 27 | 00663113501600030 | Top rod | Нет на складе | |
| 28 | 00663113501600020 | Cylinder mounting bracket | Нет на складе | |
| 29 | 1040200102 | Nut | Нет на складе | |
| 30 | 1040300050 | Washer | Нет на складе | |
| 31 | 00663113501601050 | Shaft bush | Нет на складе | |
| 32 | 00660303500401060 | Spring | Нет на складе | |
| 33 | 00660303500401050 | Spring seat | Нет на складе | |
| 34 | 00663113501601040 | Pin spindle | Нет на складе | |
| 35 | 1040500051 | Pin | Нет на складе | |
| 36 | 00663113501601030 | Connecting rod | Нет на складе | |
| 37 | 00663053500261010 | Pin spindle | Нет на складе | |
| 38 | 1040100182 | Screw | Нет на складе | |
| 39 | 00663063500461010 | Pin spindle | Нет на складе | |
| 40 | 00663113501410001 | Winch with free-fall function | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
