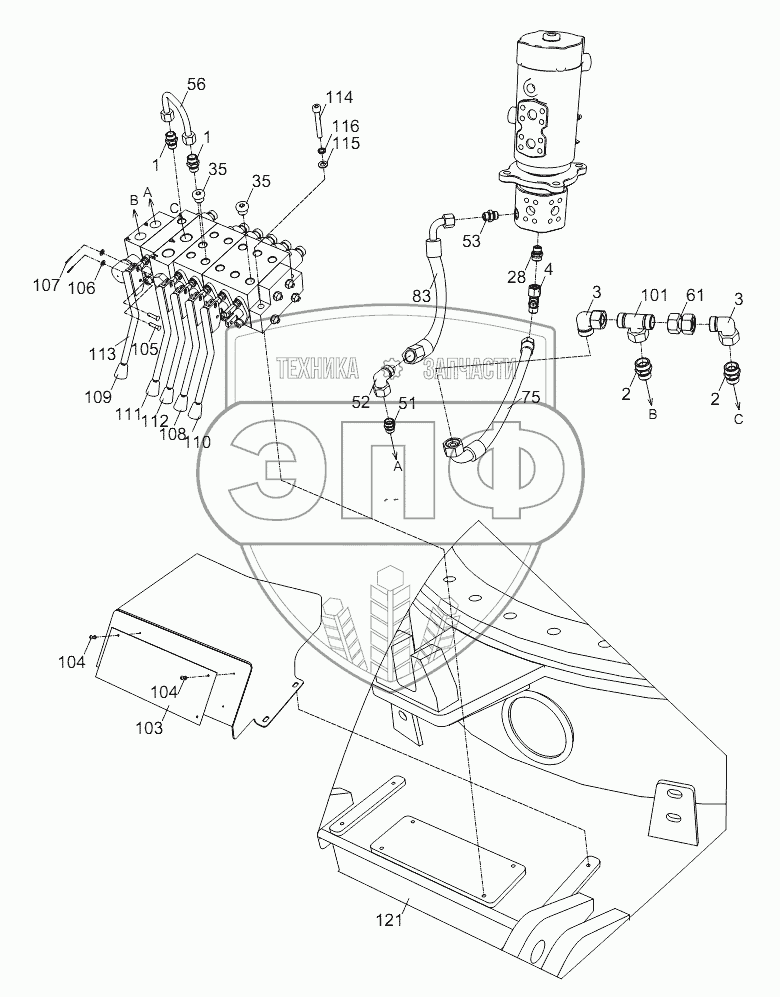

Каталог запасных частей к технике: Zoomlion ZCC1100H. PIPE LAYOUT – UNDERCARRIAGE HYDRAULIC SYSTEM D00663111700000000Y
1
1
2
2
3
3
4
28
35
35
51
52
53
56
61
75
83
101
103
104
104
105
106
107
108
109
110
111
112
113
114
115
116
121
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 00663111700000000 | 00663111700000000 | Pipe layout – undercarriage hydraulic system | Нет на складе | |
| 1 | 1140100692 | Fitting | Нет на складе | |
| 2 | 1140100591 | Fitting | Нет на складе | |
| 3 | 1140100633 | Fitting | Нет на складе | |
| 4 | 1140102995 | Fitting | Нет на складе | |
| 28 | 1140102153 | Pipe fitting | Нет на складе | |
| 35 | 1140101313 | Blanking plug | Нет на складе | |
| 51 | 1140100695 | Fitting | Нет на складе | |
| 52 | 1140100587 | Fitting | Нет на складе | |
| 53 | 1140100618 | Fitting | Нет на складе | |
| 56 | 00663111705000000 | Steel pipe assy | Нет на складе | |
| 61 | 00663111705010000 | Steel pipe assy | Нет на складе | |
| 75 | 1140215332 | Hose assy | Нет на складе | |
| 83 | 1140221269 | Hose assy | Нет на складе | |
| 101 | 1140100428 | Fitting | Нет на складе | |
| 103 | 00663114801801010 | Indicating plate of undercarriage control va lve | Нет на складе | |
| 104 | 1040400038 | Rivet | Нет на складе | |
| 105 | 1040500055 | Pin spindle | Нет на складе | |
| 106 | 1040300048 | Washer | Нет на складе | |
| 107 | 1040500056 | Pin | Нет на складе | |
| 108 | 1031700006 | Control lever sleeve | Нет на складе | |
| 109 | 1031700008 | Control lever sleeve | Нет на складе | |
| 110 | 1031700004 | Control lever sleeve | Нет на складе | |
| 111 | 1031700005 | Control lever sleeve | Нет на складе | |
| 112 | 1031700007 | Control lever sleeve | Нет на складе | |
| 113 | 00663114801810000 | Control lever | Нет на складе | |
| 114 | 1040100060 | Screw | Нет на складе | |
| 115 | 1040300066 | Washer | Нет на складе | |
| 116 | 1040300063 | Washer | Нет на складе | |
| 121 | 00663112800000000 | Undercarriage central section assy | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
