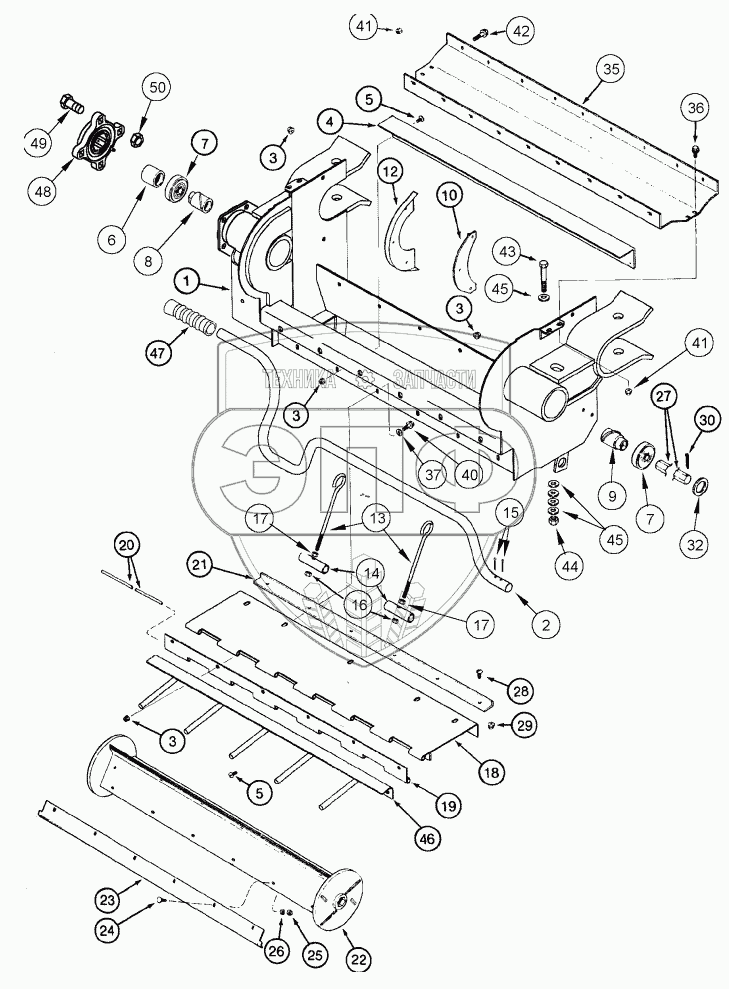

Каталог запасных частей к технике: CASE IH Axial Flow 2388. ROCK TRAP
1
2
3
3
3
3
4
5
5
6
7
7
8
9
10
12
13
14
15
16
17
17
18
19
20
21
22
23
24
25
26
27
28
29
30
32
32
35
36
36
37
40
41
41
42
43
43
44
45
45
46
47
48
49
50
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 389585A1 | 389585A1 | STONE TRAP | Нет на складе | |
| 1 | 386208A1 | HOUSING | Нет на складе | |
| 2 | 241654A1 | STEM | Нет на складе | |
| 3 | 231-5145 | NUT | Нет на складе | |
| 4 | 1320278C1 | BRACKET | Нет на складе | |
| 5 | 477-73112 | BOLT | Нет на складе | |
| 6 | 162172C1 | SPACER | Нет на складе | |
| 7 | 179665C91 | BEARING | Нет на складе | |
| 8 | 390631A1 | SPACER | Нет на складе | |
| 9 | 390632A1 | SPACER | Нет на складе | |
| 10 | 1320254C1 | PLATE | Нет на складе | |
| 12 | 195202C1 | SEAL | Нет на складе | |
| 13 | 131950A1 | STEM | Нет на складе | |
| 14 | 131964A1 | TUBE | Нет на складе | |
| 15 | 432-1224 | PIN | Нет на складе | |
| 16 | 231-4146 | NUT | Нет на складе | |
| 17 | 425-106 | NUT | Нет на складе | |
| 241643A2 | 241643A2 | TRAP DOOR | Нет на складе | |
| 18 | Door | Door | Нет на складе | |
| 19 | 243445A1 | HINGE | Нет на складе | |
| 20 | 1320120C1 | ROD | Нет на складе | |
| 21 | 1324881C1 | ANGLE | Нет на складе | |
| 22 | 1319832C2 | DRUM | Нет на складе | |
| 23 | 1324437C1 | EXTENSION | Нет на складе | |
| 23A | 1320922C2 | BLADE | Нет на складе | |
| 24 | 434-624 | BOLT | Нет на складе | |
| 25 | 425-106 | NUT | Нет на складе | |
| 26 | 492-11038 | WASHER | Нет на складе | |
| 27 | 389022A1 | SHAFT | Нет на складе | |
| 28 | 477-73812 | SCREW | Нет на складе | |
| 29 | 231-5146 | NUT | Нет на складе | |
| 30 | 432-2040 | PIN | Нет на складе | |
| 32 | 495-81093 | WASHER | Нет на складе | |
| 32 | 495-81092 | WASHER | Нет на складе | |
| 35 | 1327926C4 | COVER | Нет на складе | |
| 36 | 409-7616 | BOLT | Нет на складе | |
| 36 | 409-7620 | BOLT | Нет на складе | |
| 37 | 495-81135 | WASHER | Нет на складе | |
| 40 | 409-7516 | BOLT | Нет на складе | |
| 41 | 231-5146 | NUT | Нет на складе | |
| 41 | 1306680C1 | NUT | Нет на складе | |
| 42 | 409-7612 | BOLT | Нет на складе | |
| 43 | 326-16128 | BOLT | Нет на складе | |
| 43 | 426-16104 | BOLT | Нет на складе | |
| 44 | 231-42116 | NUT | Нет на складе | |
| 45 | 495-11106 | WASHER | Нет на складе | |
| 46 | 1320776C1 | SUPPORT | Нет на складе | |
| 47 | 86995153 | HANDLE | Нет на складе | |
| 48 | 389588A1 | BEARING ASSY | Нет на складе | |
| 49 | 409-7824 | BOLT | Нет на складе | |
| 50 | 231-5148 | NUT | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
