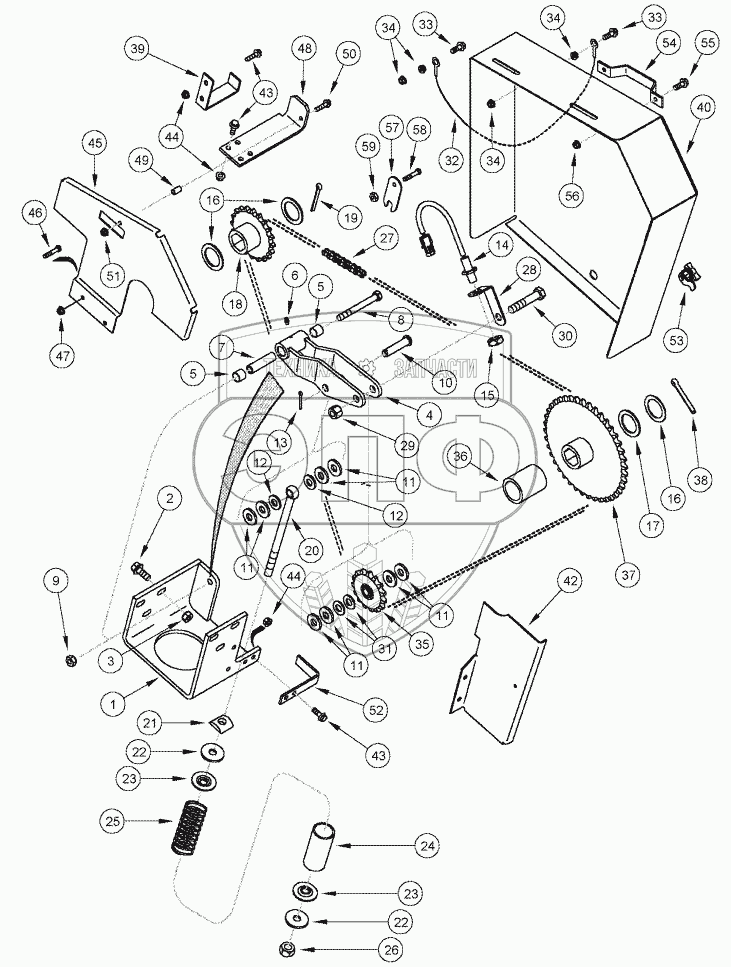

Каталог запасных частей к технике: CASE IH Axial Flow 2388. ROCK TRAP DRIVE
1
2
3
4
5
5
6
7
8
9
10
11
11
11
11
12
12
13
14
15
16
16
17
18
19
20
21
22
22
23
23
24
25
26
27
28
29
30
31
32
33
33
34
34
34
35
36
37
38
39
40
42
43
43
44
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 111714A1 | 111714A1 | CLIP | Нет на складе | |
| 111716A1 | 111716A1 | LINK | Нет на складе | |
| 1 | 390744A2 | SUPPORT | Нет на складе | |
| 2 | 86521614 | BOLT | Нет на складе | |
| 3 | 231-5148 | NUT | Нет на складе | |
| 4 | 390737A1 | ARM | Нет на складе | |
| 5 | 1280291C1 | BUSHING | Нет на складе | |
| 6 | 219-87 | NIPPLE | Нет на складе | |
| 7 | 390822A1 | BUSHING | Нет на складе | |
| 8 | 413-864 | BOLT | Нет на складе | |
| 9 | 231-5148 | NUT | Нет на складе | |
| 10 | 439-11044 | PIN | Нет на складе | |
| 11 | 496-41066 | WASHER | Нет на складе | |
| 12 | 496-21066 | WASHER | Нет на складе | |
| 13 | 432-1220 | PIN | Нет на складе | |
| 14 | Sensor | Sensor | Нет на складе | |
| 15 | 425-1512 | NUT | Нет на складе | |
| 16 | 495-81093 | WASHER | Нет на складе | |
| 17 | 495-81092 | WASHER | Нет на складе | |
| 18 | 125407A1 | SPROCKET | Нет на складе | |
| 18 | 1329719C2 | SPROCKET | Нет на складе | |
| 19 | 432-2040 | PIN | Нет на складе | |
| 20 | 390871A1 | EYEBOLT | Нет на складе | |
| 21 | 390870A1 | PIVOT | Нет на складе | |
| 22 | 495-81030 | WASHER | Нет на складе | |
| 23 | 394120A1 | WASHER | Нет на складе | |
| 24 | 390869A1 | SPACER | Нет на складе | |
| 25 | 390872A1 | SPRING | Нет на складе | |
| 26 | 425-1010 | NUT | Нет на складе | |
| 27 | 390967A1 | CHAIN | Нет на складе | |
| 28 | 394014A1 | BRACKET | Нет на складе | |
| 29 | 232-41110 | NUT | Нет на складе | |
| 30 | 413-1052 | BOLT | Нет на складе | |
| 31 | 495-11066 | WASHER | Нет на складе | |
| 32 | 132657A2 | CABLE | Нет на складе | |
| 33 | 413-416 | BOLT | Нет на складе | |
| 34 | 231-5144 | NUT | Нет на складе | |
| 35 | 541857R92 | SPROCKET | Нет на складе | |
| 36 | 584608R1 | SPACER | Нет на складе | |
| 37 | 1329720C2 | SPROCKET | Нет на складе | |
| 38 | 432-2440 | PIN | Нет на складе | |
| 39 | 132685A2 | SUPPORT | Нет на складе | |
| 40 | 391651A1 | SHIELD | Нет на складе | |
| 42 | 391656A1 | SHIELD | Нет на складе | |
| 43 | 409-7616 | BOLT | Нет на складе | |
| 43 | 413-872 | BOLT | Нет на складе | |
| 44 | 231-5146 | NUT | Нет на складе | |
| 45 | 405570A1 | SHIELD | Нет на складе | |
| 46 | 409-7512 | BOLT | Нет на складе | |
| 47 | 231-5145 | NUT | Нет на складе | |
| 48 | 138185A3 | SUPPORT | Нет на складе | |
| 49 | 87036415 | SPACER | Нет на складе | |
| 50 | 409-7520 | BOLT | Нет на складе | |
| 51 | 231-5145 | NUT | Нет на складе | |
| 52 | 391658A1 | BRACKET | Нет на складе | |
| 53 | 138699A2 | LOCK | Нет на складе | |
| 53 | 135476A1 | LOCK | Нет на складе | |
| 54 | 87686906 | LATCH | Нет на складе | |
| 55 | 477-73108 | SCREW | Нет на складе | |
| 56 | 231-5145 | NUT | Нет на складе | |
| 57 | 399382A1 | SHIM | Нет на складе | |
| 58 | 409-7520 | BOLT | Нет на складе | |
| 59 | 231-5145 | NUT | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
