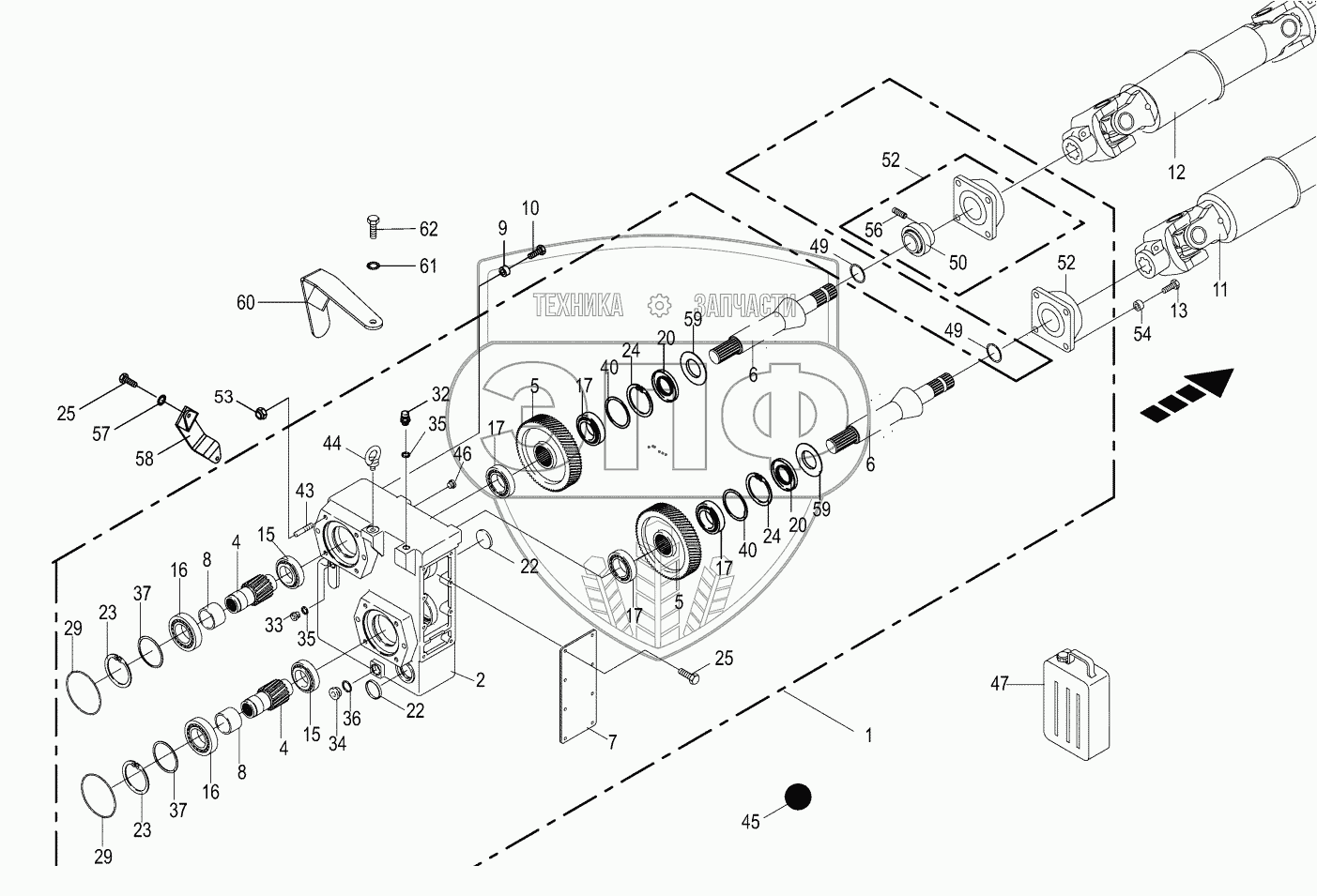

Каталог запасных частей к технике: KRONE BIG-X-850-1. Auxiliary gearbox / Drive
1
2
4
4
5
5
6
6
7
8
8
9
10
11
12
13
13
15
15
16
16
17
17
17
17
20
20
22
22
23
23
24
24
25
25
29
29
32
33
34
35
35
36
37
37
37
37
37
37
37
37
37
40
40
40
40
40
40
40
40
40
43
44
45
46
47
49
49
49
49
49
49
49
49
49
50
52
52
53
54
56
57
58
59
59
60
61
62
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 9558073 | Transfer gearbox | Нет на складе | |
| 2 | 9557201 | Gearbox housing | Нет на складе | |
| 4 | 9557210 | Spur wheel shaft | Нет на складе | |
| 5 | 9558110 | Spur gear | Нет на складе | |
| 6 | 2146101 | Shaft Rd 70 x 678 | Нет на складе | |
| 7 | 9557240 | Cover | Нет на складе | |
| 8 | 9557250 | Bushing | Нет на складе | |
| 9 | 2257162 | Bushing | Нет на складе | |
| 10 | 9006780 | Hex head bolt | Нет на складе | |
| 11 | 9560943 | Pto drive shaft | Нет на складе | |
| 12 | 270059311 | Pto drive shaft | Нет на складе | |
| 13 | 9014520 | Hex head bolt | Нет на складе | |
| 13 | 9014540 | Hex head bolt | Нет на складе | |
| 15 | 9321540 | Taper roller bearing | Нет на складе | |
| 16 | 9321090 | Taper roller bearing | Нет на складе | |
| 17 | 9321100 | Taper roller bearing | Нет на складе | |
| 20 | 9360760 | Radial-shaft sealing ring | Нет на складе | |
| 22 | 9556410 | Cap | Нет на складе | |
| 23 | 9116800 | Circlip | Нет на складе | |
| 24 | 9116860 | Circlip | Нет на складе | |
| 25 | 9006140 | Hex head bolt | Нет на складе | |
| 29 | 9375880 | O-ring | Нет на складе | |
| 32 | 270109620 | Breather | Нет на складе | |
| 33 | 9060071 | Screw plug | Нет на складе | |
| 34 | 9060050 | Screw plug | Нет на складе | |
| 35 | 9377210 | Gasket ring | Нет на складе | |
| 36 | 9377511 | Gasket ring | Нет на складе | |
| 37 | 9109440 | Shim ring | Нет на складе | |
| 37 | 9109450 | Shim ring | Нет на складе | |
| 37 | 9109430 | Shim ring | Нет на складе | |
| 40 | 9111680 | Shim ring | Нет на складе | |
| 40 | 9111650 | Shim ring | Нет на складе | |
| 40 | 9111660 | Shim ring | Нет на складе | |
| 43 | 9034100 | Stud bolt | Нет на складе | |
| 44 | 9062000 | Eyebolt | Нет на складе | |
| 45 | 270084060 | Oil-Id.-no.= 1ltr | Нет на складе | |
| 46 | 2191440 | Screw plug | Нет на складе | |
| 47 | 270084900 | Oil-Id.-no.= 20ltr | Нет на складе | |
| 49 | 9108980 | Shim ring | Нет на складе | |
| 49 | 9108990 | Shim ring | Нет на складе | |
| 49 | 9108940 | Shim ring | Нет на складе | |
| 50 | 9346370 | Grooved ball bearing-incl. threaded pin | Нет на складе | |
| 52 | 9340370 | Flange bearing | Нет на складе | |
| 53 | 9087010 | Locknut | Нет на складе | |
| 54 | 2259512 | Bushing | Нет на складе | |
| 56 | 900017020 | Threaded pin | Нет на складе | |
| 57 | 9099081 | Detent edged washer | Нет на складе | |
| 58 | 202237030 | Schlauchf currency Verteilergetr. | Нет на складе | |
| 59 | 270128720 | Cover washer | Нет на складе | |
| 60 | 204208271 | Hose support | Нет на складе | |
| 61 | 9099101 | Detent edged washer | Нет на складе | |
| 62 | 9006550 | Hex head bolt | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
