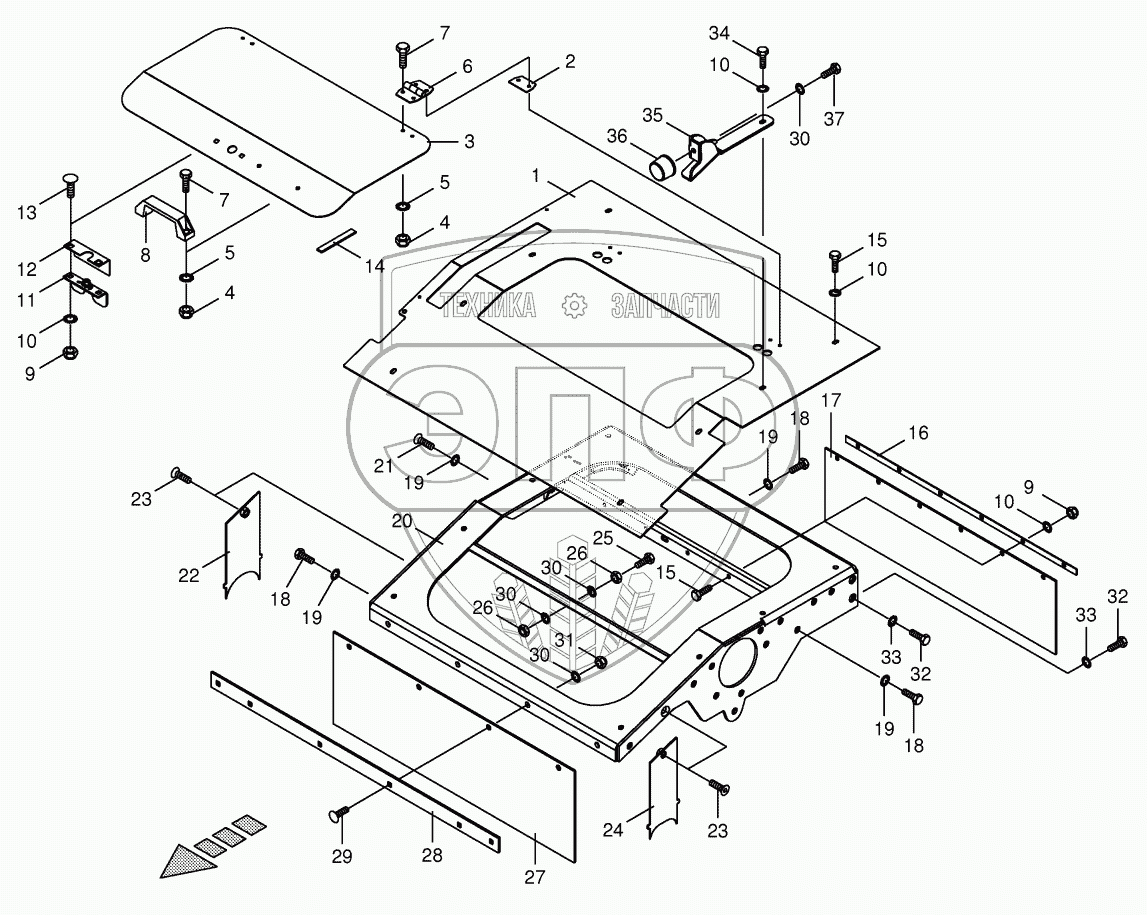

Каталог запасных частей к технике: KRONE BIG-X-850-1. Cover- Feeder Housing
1
2
3
4
4
5
5
6
7
7
7
7
7
7
8
9
9
10
10
10
10
11
12
13
14
15
15
15
15
15
15
16
17
18
18
18
18
18
18
18
18
18
18
18
18
19
19
19
19
20
21
22
23
23
24
25
26
26
27
28
29
29
30
30
30
30
31
32
32
32
32
32
32
33
33
34
35
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 200263581 | Roof | Нет на складе | |
| 2 | 200227040 | Spacer plate | Нет на складе | |
| 3 | 200263610 | Maintenance door | Нет на складе | |
| 4 | 9087041 | Locknut | Нет на складе | |
| 5 | 9099061 | Detent edged washer | Нет на складе | |
| 6 | 270012110 | Hinge | Нет на складе | |
| 7 | 9006080 | Hex head bolt | Нет на складе | |
| 7 | 9006070 | Hex head bolt | Нет на складе | |
| 8 | 9249150 | Hand grip | Нет на складе | |
| 9 | 9087060 | Locknut | Нет на складе | |
| 10 | 9099081 | Detent edged washer | Нет на складе | |
| 11 | 9389841 | Gate lock | Нет на складе | |
| 12 | 2197830 | Angle | Нет на складе | |
| 13 | 9047312 | Coach bolt | Нет на складе | |
| 14 | 9383030 | Sealing strip-Id.-no.= 1m | Нет на складе | |
| 15 | 9006140 | Hex head bolt | Нет на складе | |
| 15 | 9006160 | Hex head bolt | Нет на складе | |
| 16 | 2174600 | Clamping strap | Нет на складе | |
| 17 | 2174590 | Rubber cover | Нет на складе | |
| 18 | 9006550 | Hex head bolt | Нет на складе | |
| 18 | 9006560 | Hex head bolt | Нет на складе | |
| 18 | 9006570 | Hex head bolt | Нет на складе | |
| 19 | 9099101 | Detent edged washer | Нет на складе | |
| 20 | 202244870 | Cover | Нет на складе | |
| 21 | 900012870 | Fillister head screw | Нет на складе | |
| 22 | 200273150 | Slot cover-right | Нет на складе | |
| 23 | 9040022 | Countersunkscrew | Нет на складе | |
| 24 | 200273140 | Slot cover-left | Нет на складе | |
| 25 | 9014340 | Hex head bolt | Нет на складе | |
| 26 | 9082120 | Hex nut | Нет на складе | |
| 27 | 2279641 | Rubber cover | Нет на складе | |
| 28 | 200263620 | Strut | Нет на складе | |
| 29 | 9047451 | Coach bolt | Нет на складе | |
| 29 | 9048501 | Coach bolt | Нет на складе | |
| 30 | 9099091 | Detent edged washer | Нет на складе | |
| 31 | 9087580 | Locknut | Нет на складе | |
| 32 | 9006750 | Hex head bolt | Нет на складе | |
| 32 | 9003351 | Hex head bolt | Нет на складе | |
| 33 | 9099121 | Detent edged washer | Нет на складе | |
| 34 | 9006160 | Hex head bolt | Нет на складе | |
| 35 | 202201920 | Limit stop | Нет на складе | |
| 35 | 202201930 | Limit stop | Нет на складе | |
| 36 | 270084750 | Rubber pad | Нет на складе | |
| 37 | 9006320 | Hex head bolt | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
