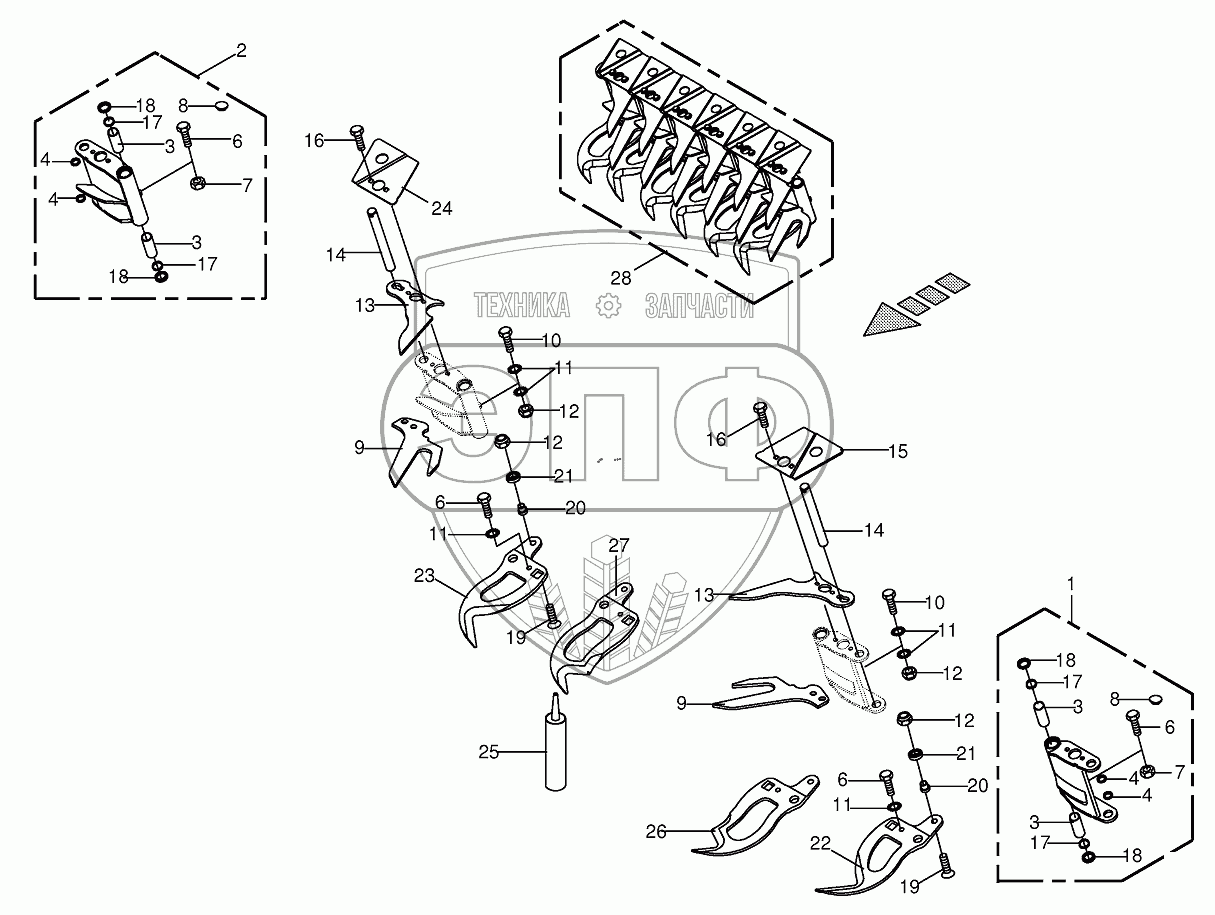

Каталог запасных частей к технике: KRONE ECollect 753, 903, 1053. Collector
1
2
3
3
3
3
4
4
4
4
6
6
6
6
7
7
8
8
9
9
10
10
11
11
11
11
11
12
12
12
12
13
13
14
14
15
16
16
17
17
17
17
18
18
18
18
19
19
20
20
20
21
21
22
23
24
25
26
27
27
28
28
28
28
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 200904044 | Collector-left | Нет на складе | |
| 2 | 200904054 | Collector-right | Нет на складе | |
| 3 | 009353020 | Bearing bush | Нет на складе | |
| 4 | 200924631 | Collar bush | Нет на складе | |
| 6 | 900005680 | Hex head bolt | Нет на складе | |
| 7 | 009082150 | Hex nut | Нет на складе | |
| 8 | 009538230 | Sealing plug | Нет на складе | |
| 9 | 200924340 | Wraping finger-middle | Нет на складе | |
| 10 | 009002260 | Hex head bolt | Нет на складе | |
| 11 | 009099101 | Detent edged washer | Нет на складе | |
| 12 | 009087010 | Locknut | Нет на складе | |
| 13 | 200903522 | Wraping finger-top | Нет на складе | |
| 14 | 003536033 | Bearing bolt | Нет на складе | |
| 15 | 200903533 | Cover plate-left | Нет на складе | |
| 16 | 900005690 | Hex head bolt | Нет на складе | |
| 17 | 270043021 | Gasket ring | Нет на складе | |
| 18 | 200924620 | Collar bush | Нет на складе | |
| 19 | 900005670 | Countersunkscrew | Нет на складе | |
| 20 | 200932570 | Bearing brushing | Нет на складе | |
| 21 | 900000270 | Grooved ball bearing | Нет на складе | |
| 22 | 200931201 | Knife-left | Нет на складе | |
| 23 | 200931181 | Knife-right | Нет на складе | |
| 24 | 200903593 | Cover plate-right | Нет на складе | |
| 25 | 009260450 | Long-life grease | Нет на складе | |
| 26 | 200931211 | Knife-left | Нет на складе | |
| 27 | 200931191 | Knife-right | Нет на складе | |
| 28 | 200932480 | Collector part-right, 1 Set = 12 pieces | Нет на складе | |
| 28 | 200932460 | Collector part-right, 1 Set = 9pieces | Нет на складе | |
| 28 | 200932470 | Collector part-left, 1 Set = 12pieces | Нет на складе | |
| 28 | 200932450 | Collector part-left, 1 Set = 9 pieces | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
