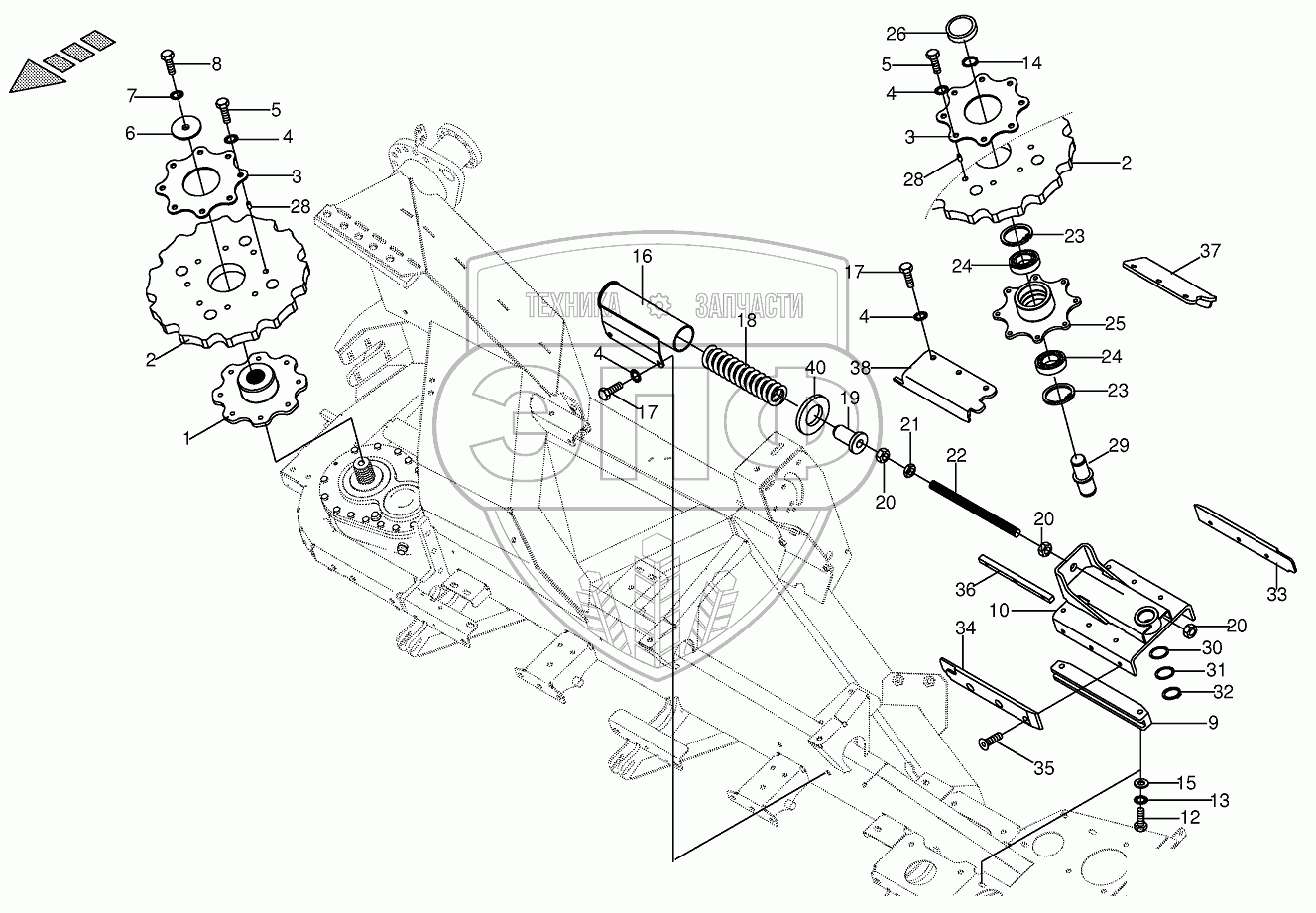

Каталог запасных частей к технике: KRONE ECollect 753, 903, 1053. Guide wheel
1
1
2
2
3
3
4
4
4
4
5
5
6
7
7
8
9
9
10
12
13
14
15
16
17
17
17
18
18
19
19
20
20
20
21
21
22
23
23
24
24
25
26
28
28
29
30
31
32
33
34
35
36
37
38
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 200911021 | Hub | Нет на складе | |
| 2 | 200909603 | Collector wheel | Нет на складе | |
| 3 | 200908680 | Screw-on plate | Нет на складе | |
| 4 | 009099101 | Detent edged washer | Нет на складе | |
| 5 | 009014510 | Hex head bolt | Нет на складе | |
| 6 | 002216320 | Washer | Нет на складе | |
| 7 | 009099121 | Detent edged washer | Нет на складе | |
| 8 | 009006770 | Hex head bolt | Нет на складе | |
| 9 | 200930520 | Guide rail | Нет на складе | |
| 10 | 200915520 | Sliding console | Нет на складе | |
| 12 | 009010612 | Hex head bolt | Нет на складе | |
| 13 | 009099091 | Detent edged washer | Нет на складе | |
| 14 | 009115410 | Circlip | Нет на складе | |
| 15 | 009006370 | Hex head bolt | Нет на складе | |
| 16 | 200906451 | Barrel | Нет на складе | |
| 17 | 009006550 | Hex head bolt | Нет на складе | |
| 18 | 002601201 | Pressure spring | Нет на складе | |
| 19 | 200908051 | Collar bush | Нет на складе | |
| 20 | 009082250 | Hex nut | Нет на складе | |
| 21 | 009085251 | Hex nut-low form | Нет на складе | |
| 22 | 200907980 | Threaded rod | Нет на складе | |
| 23 | 009116680 | Circlip | Нет на складе | |
| 24 | 009305370 | Grooved ball bearing | Нет на складе | |
| 25 | 200908742 | Hub | Нет на складе | |
| 26 | 009252031 | Sealing cap | Нет на складе | |
| 28 | 200915330 | Bushing | Нет на складе | |
| 29 | 200915640 | Bearing bolt | Нет на складе | |
| 30 | 009108900 | Shim ring | Нет на складе | |
| 31 | 009107300 | Supporting disc | Нет на складе | |
| 32 | 009115450 | Circlip | Нет на складе | |
| 33 | 200915611 | Position adapter bar-back left/front right | Нет на складе | |
| 34 | 200915621 | Position adapter bar-front left/back right | Нет на складе | |
| 35 | 900000520 | Countersunkscrew | Нет на складе | |
| 36 | 200915630 | Guide | Нет на складе | |
| 37 | 200915383 | Position adapter angle-back left/front right | Нет на складе | |
| 38 | 200915373 | Position adapter angle-front left/back right | Нет на складе | |
| 40 | 002004502 | Washer | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
