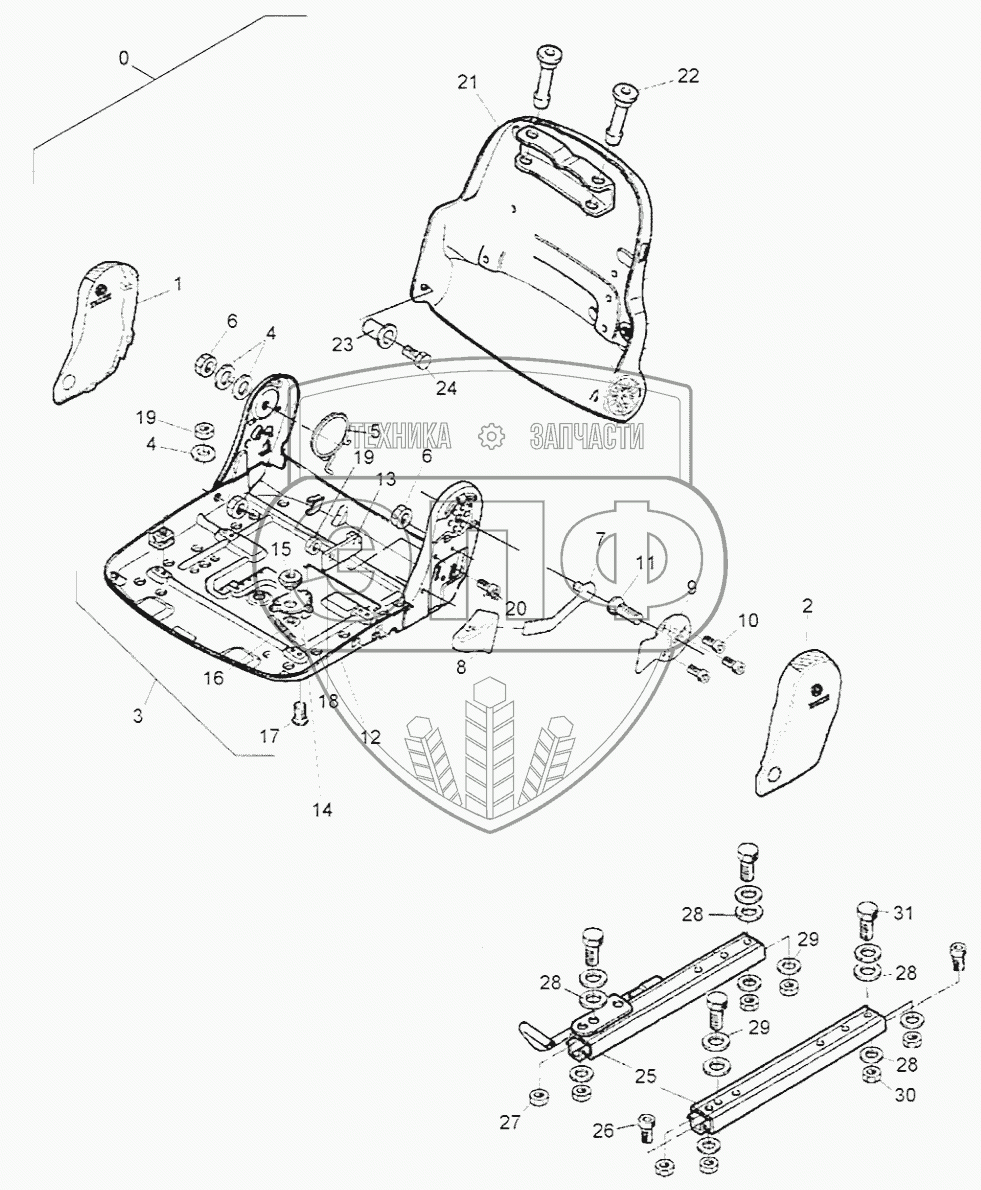

Каталог запасных частей к технике: BOMAG BW 24RH. Operator's Seat
05570569
1
2
3
4
4
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
19
19
20
21
22
23
24
25
26
27
28
28
28
28
29
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 05570569 | 05570569 | Operator's seat | Нет на складе | |
| 1 | 05570593 | Cover | Нет на складе | |
| 2 | 05570589 | Cover | Нет на складе | |
| 3 | 05570596 | Attachment parts | Нет на складе | |
| 4 | 08650817 | Washer | Нет на складе | |
| 5 | 05570590 | Yoke spring | Нет на складе | |
| 6 | 08130813 | Safety nut | Нет на складе | |
| 7 | 05570462 | Lever | Нет на складе | |
| 8 | 05570463 | Handle | Нет на складе | |
| 9 | 05570464 | Adapter | Нет на складе | |
| 10 | 05570465 | Countersunk screw | Нет на складе | |
| 11 | 05570483 | Countersunk screw | Нет на складе | |
| 12 | 05570591 | Seat plate | Нет на складе | |
| 13 | 05570511 | Buffer | Нет на складе | |
| 14 | 05570496 | Lever | Нет на складе | |
| 15 | 05570488 | Eye bolt | Нет на складе | |
| 16 | 05570487 | Tension spring | Нет на складе | |
| 17 | 05570489 | Countersunk screw | Нет на складе | |
| 18 | 05570598 | Rods | Нет на складе | |
| 19 | 08110813 | Hexagon nut | Нет на складе | |
| 20 | 05570294 | Socket-head cap screw | Нет на складе | |
| 21 | 05570594 | Back | Нет на складе | |
| 22 | 05570473 | Guiding sleeve | Нет на складе | |
| 23 | 05570595 | Bushing | Нет на складе | |
| 24 | 05570592 | Hexagon bolt | Нет на складе | |
| 25 | 05570597 | Kit, adjusting rails | Нет на складе | |
| 26 | 05570294 | Socket-head cap screw | Нет на складе | |
| 27 | 05570437 | Hexagon nut | Нет на складе | |
| 28 | 08621084 | Washer | Нет на складе | |
| 29 | 08550817 | Washer | Нет на складе | |
| 30 | 08110813 | Hexagon nut | Нет на складе | |
| 31 | 05570433 | Hexagon bolt | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
