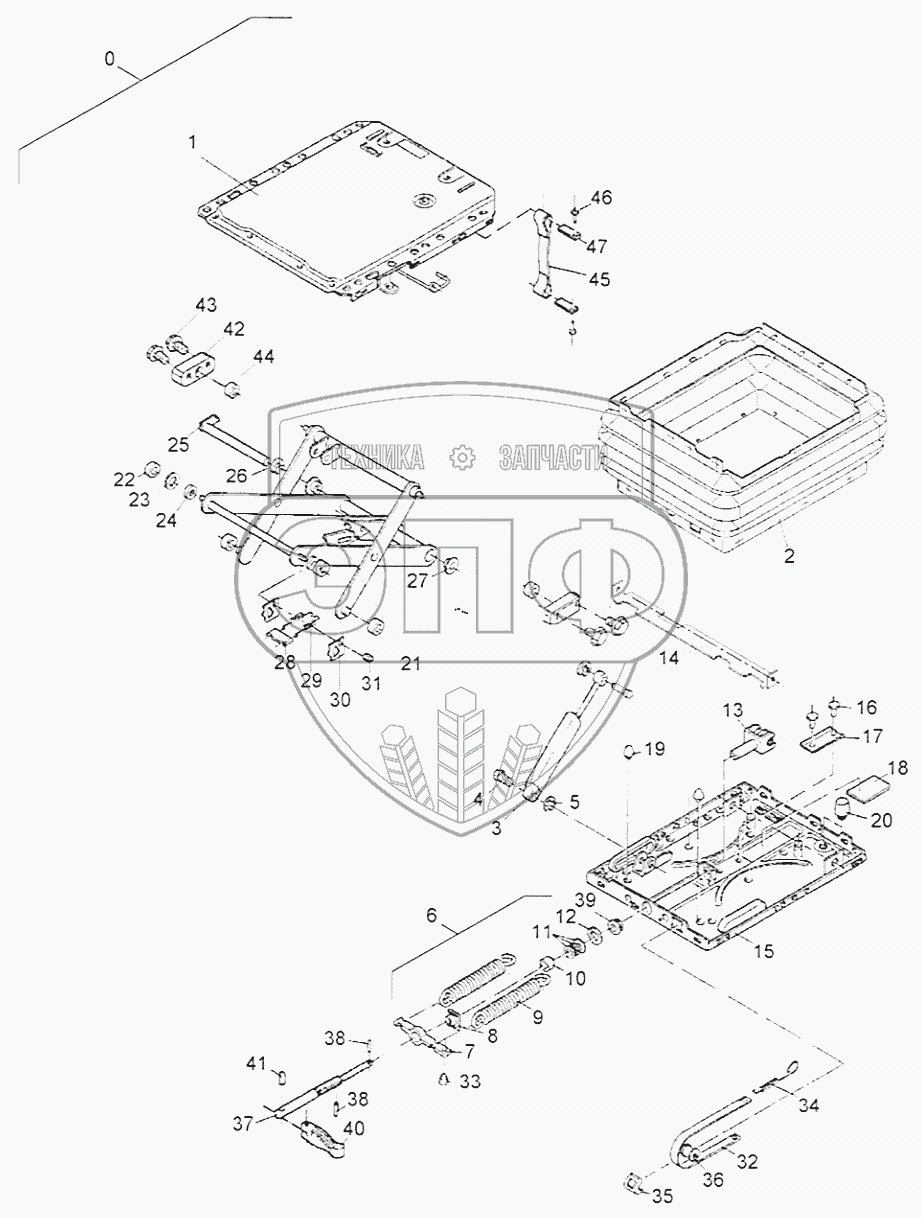

Каталог запасных частей к технике: BOMAG BW 24RH. Operator's Seat
05570617
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
38
39
40
41
42
43
44
45
46
47
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 05570617 | 05570617 | Operators seat, lower part | Нет на складе | |
| 1 | 05570618 | Seat. upper part | Нет на складе | |
| 2 | 05570619 | Bellows | Нет на складе | |
| 3 | 05570621 | Shock absorber | Нет на складе | |
| 4 | 05570048 | bolt | Нет на складе | |
| 5 | 05727273 | Safety washer | Нет на складе | |
| 6 | 05570623 | Weight regulation | Нет на складе | |
| 7 | 05570059 | Pillow block | Нет на складе | |
| 8 | 05570058 | Nut | Нет на складе | |
| 9 | 05570622 | Tension spring | Нет на складе | |
| 10 | 05570095 | Ring | Нет на складе | |
| 11 | 05570583 | Bearing. ball | Нет на складе | |
| 12 | 05570055 | Washer | Нет на складе | |
| 13 | 05570050 | Fork | Нет на складе | |
| 14 | 05570634 | Bow | Нет на складе | |
| 15 | 05570624 | Seat. lower part | Нет на складе | |
| 16 | 05570051 | Rivet. blind | Нет на складе | |
| 17 | 05570052 | Channel bar | Нет на складе | |
| 18 | 05570053 | Rubber plate | Нет на складе | |
| 19 | 05570525 | Buffer | Нет на складе | |
| 20 | 05570626 | Buffer | Нет на складе | |
| 21 | 05570635 | Side plate | Нет на складе | |
| 22 | 05570043 | Roller | Нет на складе | |
| 23 | 05570636 | Washer | Нет на складе | |
| 24 | 05570627 | Bushing | Нет на складе | |
| 25 | 05570038 | Bolt | Нет на складе | |
| 26 | 05727277 | Safety washer | Нет на складе | |
| 27 | 05570039 | Bushing | Нет на складе | |
| 28 | 05570044 | Bar | Нет на складе | |
| 29 | 05570045 | Tension spring | Нет на складе | |
| 30 | 05570620 | Plate | Нет на складе | |
| 31 | 05570047 | Bolt | Нет на складе | |
| 32 | 05570628 | Display | Нет на складе | |
| 33 | 05570050 | Plug | Нет на складе | |
| 34 | 05570068 | Tension spring | Нет на складе | |
| 35 | 05570065 | Guide | Нет на складе | |
| 36 | 05570066 | Roller | Нет на складе | |
| 37 | 05570629 | Adjusting spindle | Нет на складе | |
| 38 | 05570061 | Dowel pin | Нет на складе | |
| 39 | 05570069 | Ring | Нет на складе | |
| 40 | 05570063 | T-bar | Нет на складе | |
| 41 | 05570062 | Center grooved dowel pin | Нет на складе | |
| 42 | 05570631 | Bearing | Нет на складе | |
| 43 | 05570630 | Screw | Нет на складе | |
| 44 | 05570632 | Bushing | Нет на складе | |
| 45 | 05570633 | Band. bolt | Нет на складе | |
| 46 | 05570035 | Rivet, blind | Нет на складе | |
| 47 | 05570036 | Bar | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
