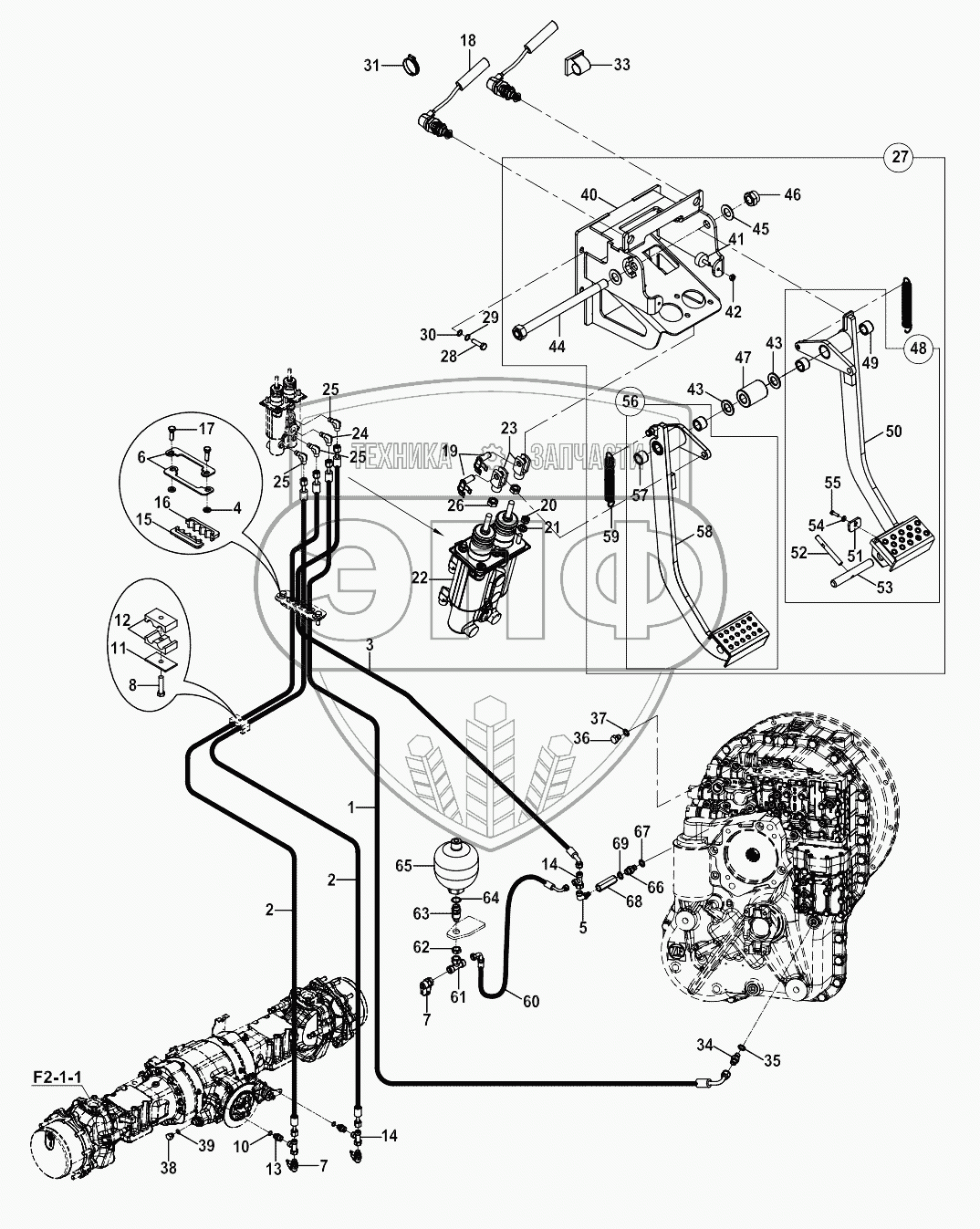

Каталог запасных частей к технике: Hidromek 102S MAESTRO. BRAKE, CIRCUIT MOUNTING A80001 - A80085
1
2
2
3
4
5
6
7
7
8
10
11
12
13
14
14
15
16
17
18
19
20
21
22
23
24
25
25
25
26
27
28
29
30
31
33
34
35
36
37
38
39
40
41
42
43
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 6020021145 | Hose | Нет на складе | |
| 2 | 6610020170 | Hose | Нет на складе | |
| 3 | 6610026100 | Hose | Нет на складе | |
| 4 | 80500026 | Washer | Нет на складе | |
| 5 | N163470400 | Adapter | Нет на складе | |
| 6 | 81049054 | Hose holder plate | Нет на складе | |
| 7 | F9972016 | Adapter, pressure | Нет на складе | |
| 8 | N010380410 | Bolt | Нет на складе | |
| 9 | N030000004 | Washer | Нет на складе | |
| 10 | N102001119 | O-ring | Нет на складе | |
| 11 | N073016002 | Clamp upper body | Нет на складе | |
| 12 | N073013503 | Clamp | Нет на складе | |
| 13 | N16K310365 | Adapter | Нет на складе | |
| 14 | N163790031 | Tee | Нет на складе | |
| 15 | N072130095 | Hose holder, rubber | Нет на складе | |
| 16 | N072130096 | Hose holder, rubber | Нет на складе | |
| 17 | N010232162 | Bolt | Нет на складе | |
| 18 | 55400630 | Switch | Нет на складе | |
| 19 | F9960056 | Pin, clevis | Нет на складе | |
| 20 | N025910062 | Nut | Нет на складе | |
| 21 | N030810014 | Washer | Нет на складе | |
| 22 | F1861510 | Valve, brake | Нет на складе | |
| 23 | F9960051 | Clevis | Нет на складе | |
| 24 | N163471157 | Elbow | Нет на складе | |
| 25 | N16N210044 | Elbow | Нет на складе | |
| 26 | N023580206 | Nut | Нет на складе | |
| 27 | 01890147 | Brake pedal | Нет на складе | |
| 28 | N0158970470 | Bolt | Нет на складе | |
| 29 | N030810014 | Washer | Нет на складе | |
| 30 | N030810014 | Washer | Нет на складе | |
| 31 | 51011700 | Tie, cable | Нет на складе | |
| 33 | 54503510 | Clip | Нет на складе | |
| 34 | 80624720 | Nipple | Нет на складе | |
| 35 | N102001018 | O-ring | Нет на складе | |
| 36 | 81404090 | Plug | Нет на складе | |
| 37 | N102001119 | O-ring | Нет на складе | |
| 38 | 81404090 | Plug | Нет на складе | |
| 39 | N102001119 | O-ring | Нет на складе | |
| 40 | 01992747 | Body | Нет на складе | |
| 41 | 81040057 | Support | Нет на складе | |
| 42 | N023570158 | Nut | Нет на складе | |
| 43 | 80507030 | Washer | Нет на складе | |
| 44 | 01992940 | Pin | Нет на складе | |
| 45 | N030020029 | Washer | Нет на складе | |
| 46 | N025900194 | Nut | Нет на складе | |
| 47 | 80201586 | Bushing | Нет на складе | |
| 48 | 01890148 | Pedal, right | Нет на складе | |
| 49 | 80208022 | Bushing | Нет на складе | |
| 50 | 01992755 | Pedal, right | Нет на складе | |
| 51 | 81040087 | Pedal stroke end bracket | Нет на складе | |
| 52 | 02021623 | Pedal lock handle | Нет на складе | |
| 53 | 02021622 | Pin lock | Нет на складе | |
| 54 | N030020002 | Washer | Нет на складе | |
| 55 | N041671658 | Screw | Нет на складе | |
| 56 | 01890149 | Pedal, left | Нет на складе | |
| 57 | 80208022 | Bushing | Нет на складе | |
| 58 | 01992756 | Pedal, left | Нет на складе | |
| 59 | 80702409 | Spring | Нет на складе | |
| 60 | 6370026090 | Hose | Нет на складе | |
| 61 | N163770031 | Tee | Нет на складе | |
| 62 | 80400634 | NUT, M24x1.5 | Нет на складе | |
| 63 | 80624888 | Adapters | Нет на складе | |
| 64 | N030000015 | Washer | Нет на складе | |
| 65 | F3093505 | Accumulator | Нет на складе | |
| 66 | 80624719 | Adapters | Нет на складе | |
| 67 | N102001018 | O-ring | Нет на складе | |
| 68 | F1890490 | Check valve | Нет на складе | |
| 69 | N031000004 | Washer | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
