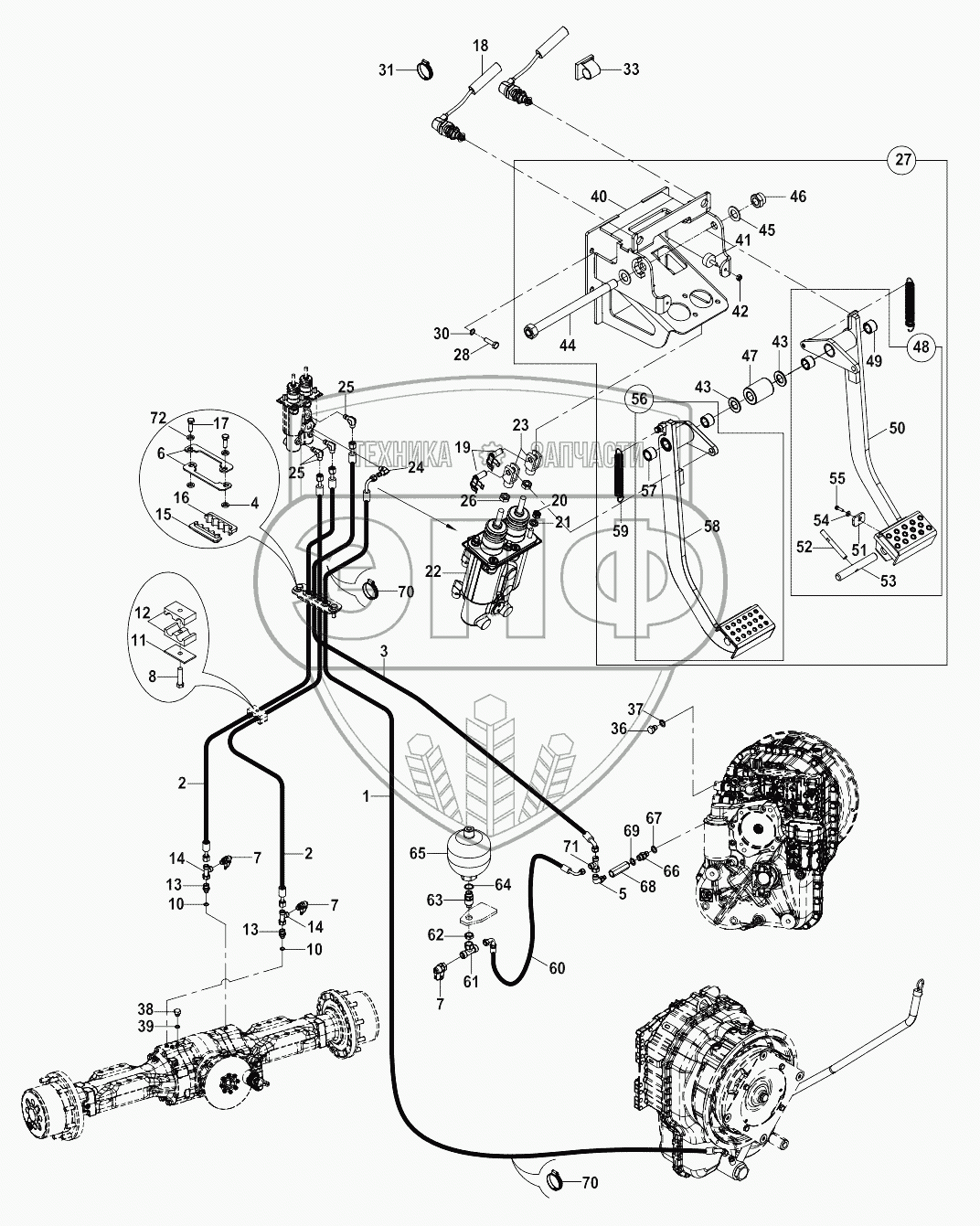

Каталог запасных частей к технике: Hidromek 102S MAESTRO. BRAKE, CIRCUIT MOUNTING A80086 -
1
2
2
3
4
5
6
7
7
7
8
10
10
11
12
13
13
14
14
15
16
17
18
19
20
21
22
23
24
25
25
26
27
28
30
31
33
36
37
38
39
40
41
42
43
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
70
71
72
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| 1 | 602/0023175 | Hose | Нет на складе | |
| 2 | 661/0020185 | Hose | Нет на складе | |
| 3 | 661/0026100 | Hose | Нет на складе | |
| 4 | 805/00026 | Washer | Нет на складе | |
| 5 | N16/3470400 | Adapter | Нет на складе | |
| 6 | 810/49054 | Hose holder plate | Нет на складе | |
| 7 | F99/72016 | Coupling, Screw | Нет на складе | |
| 8 | N01/0380410 | Bolt, Hex. | Нет на складе | |
| 9 | N03/0000004 | Washer, Pln. | Нет на складе | |
| 10 | N10/2001119 | O-Ring | Нет на складе | |
| 11 | N07/3016002 | COVER, CLAMP | Нет на складе | |
| 12 | N07/3013503 | Clamp | Нет на складе | |
| 13 | N16/K310365 | Connector | Нет на складе | |
| 14 | N16/3790031 | ADAPTER | Нет на складе | |
| 15 | N07/2130095 | Hose holder, rubber | Нет на складе | |
| 16 | N07/2130096 | Hose holder, rubber | Нет на складе | |
| 17 | N01/0232162 | Bolt, Hex. | Нет на складе | |
| 18 | 554/00630 | Switch | Нет на складе | |
| 19 | F99/60056 | PIN | Нет на складе | |
| 20 | N02/5910062 | Nut | Нет на складе | |
| 21 | N03/0810014 | Washer | Нет на складе | |
| 22 | F18/61510 | Valve, brake | Нет на складе | |
| 23 | F99/60051 | CLEVIS | Нет на складе | |
| 24 | N16/3471157 | Elbow | Нет на складе | |
| 25 | N16/N210044 | Elbow | Нет на складе | |
| 26 | N02/3580206 | Nut | Нет на складе | |
| 27 | 018/90147 | Brake pedal | Нет на складе | |
| 28 | N01/5890470 | Bolt, Cylinder Head | Нет на складе | |
| 30 | N03/0810014 | Washer | Нет на складе | |
| 31 | 510/11700 | String | Нет на складе | |
| 33 | 545/03510 | Clip | Нет на складе | |
| 36 | 814/04090 | PLUG | Нет на складе | |
| 37 | N10/2001119 | O-Ring | Нет на складе | |
| 38 | 814/04091 | Plug | Нет на складе | |
| 39 | N10/2000818 | O-RING | Нет на складе | |
| 40 | 019/92747 | Body | Нет на складе | |
| 41 | 810/40057 | Cover | Нет на складе | |
| 42 | N02/3570158 | Nut, Hex. | Нет на складе | |
| 43 | 805/07030 | Washer | Нет на складе | |
| 44 | 019/92940 | Pin | Нет на складе | |
| 45 | N03/0810002 | Washer | Нет на складе | |
| 46 | N02/5900194 | NUT M16x1.5 | Нет на складе | |
| 47 | 802/01586 | Bushing | Нет на складе | |
| 48 | 018/90148 | Pedal, right | Нет на складе | |
| 49 | 802/08022 | Bushing | Нет на складе | |
| 50 | 019/92755 | Pedal, right | Нет на складе | |
| 51 | 810/40087 | Pedal stroke end bracket | Нет на складе | |
| 52 | 020/21623 | Pedal lock handle | Нет на складе | |
| 53 | 020/21622 | Pin lock | Нет на складе | |
| 54 | N03/0100011 | Washer, Pln. | Нет на складе | |
| 55 | N04/1671658 | Screw | Нет на складе | |
| 56 | 018/90149 | Pedal, left | Нет на складе | |
| 57 | 802/08022 | Bushing | Нет на складе | |
| 58 | 019/92756 | Pedal, left | Нет на складе | |
| 59 | 807/02409 | Spring | Нет на складе | |
| 60 | 637/0026105 | Hose | Нет на складе | |
| 61 | N16/3770031 | Tee | Нет на складе | |
| 62 | 804/00634 | NUT, M24x1.5 | Нет на складе | |
| 63 | 806/24888 | Adapters | Нет на складе | |
| 64 | N03/0000015 | Washer | Нет на складе | |
| 65 | F30/93505 | Accumulator | Нет на складе | |
| 66 | 806/03313 | Adapters | Нет на складе | |
| 67 | N10/2001018 | O-ring | Нет на складе | |
| 68 | F18/90490 | Check valve | Нет на складе | |
| 69 | N03/0000004 | Washer, Pln. | Нет на складе | |
| 70 | 510/12200 | Strap | Нет на складе | |
| 71 | N16/3770031 | Tee | Нет на складе | |
| 72 | N03/0810014 | Washer | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
