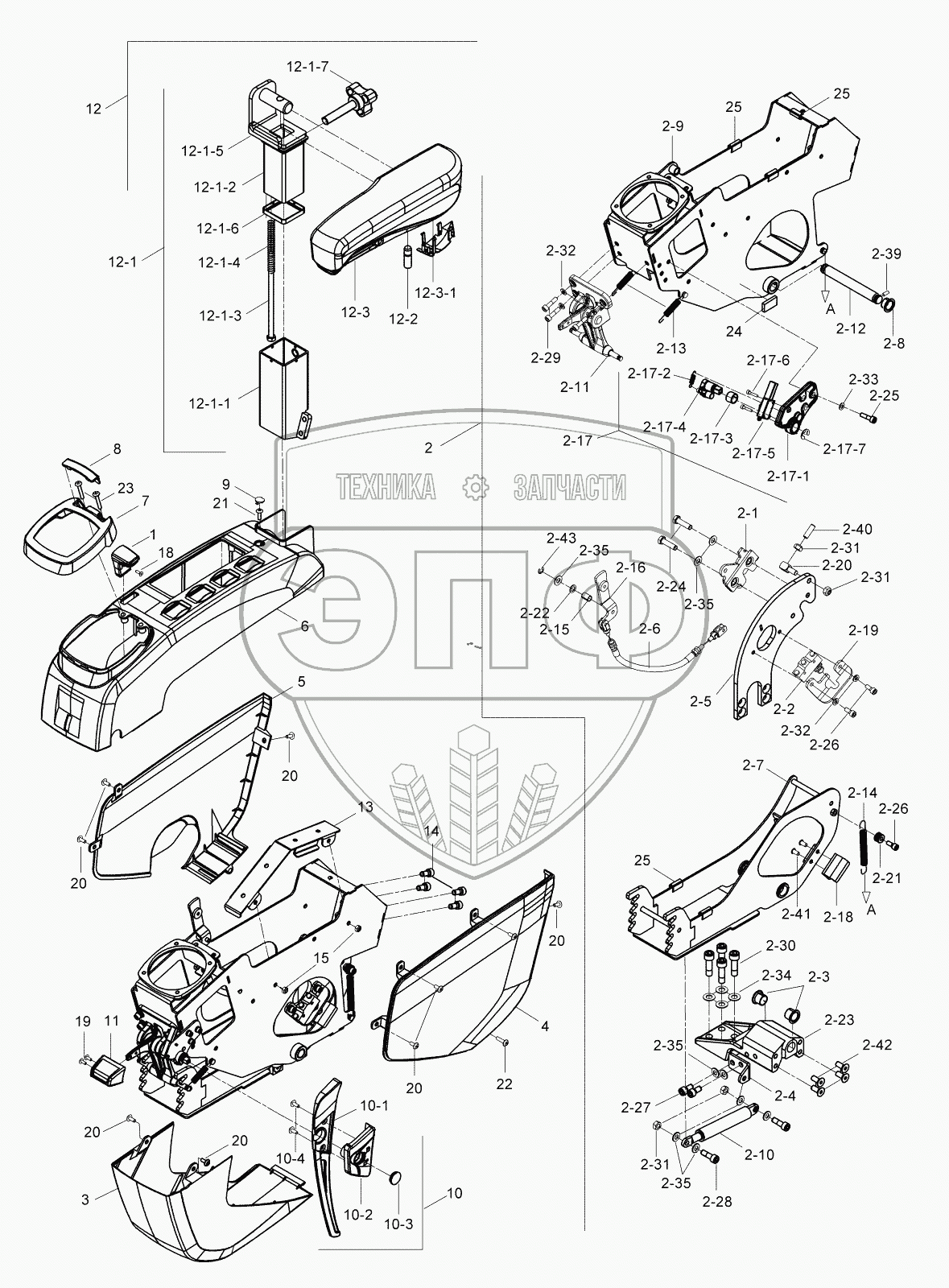

Каталог запасных частей к технике: Hidromek HMK 230LC3. CONSOLE ASSY, LH
1
2
2-1
2-2
2-3
2-4
2-5
2-6
2-7
2-8
2-9
2-10
2-11
2-12
2-13
2-14
2-15
2-16
2-17
2-17-1
2-17-2
2-17-3
2-17-4
2-17-5
2-17-6
2-17-7
2-18
2-19
2-20
2-21
2-22
2-23
2-24
2-25
2-26
2-26
2-27
2-28
2-29
2-30
2-31
2-31
2-31
2-32
2-32
2-33
2-34
2-35
2-35
2-35
2-35
2-39
2-40
2-41
2-42
2-43
3
4
5
6
7
8
9
10
10-1
10-2
10-3
10-4
11
12
12-1
12-1-1
12-1-2
12-1-3
12-1-4
12-1-5
12-1-6
12-1-7
12-2
12-3
12-3-1
13
14
15
18
19
20
20
20
20
20
20
21
22
23
24
25
25
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| H906102001 | H906102001 | CONSOLE , LEFT | Нет на складе | |
| 1 | F9940411 | KNOB | Нет на складе | |
| 2 | H906102100 | MECHANISM, LEFT | Нет на складе | |
| 2-1 | F9960260 | LOCK | Нет на складе | |
| 2-2 | H346116100 | Locking Ass'y | Нет на складе | |
| 2-3 | H906102200 | BUSHING | Нет на складе | |
| 2-4 | H906102300 | BRACKET | Нет на складе | |
| 2-5 | H906102400 | BRACKET | Нет на складе | |
| 2-6 | H906102800 | WIRE | Нет на складе | |
| 2-7 | H906103300 | CONSOLE , LEFT | Нет на складе | |
| 2-8 | H906104200 | BUSHING | Нет на складе | |
| 2-9 | H906104300 | CONSOLE , LEFT | Нет на складе | |
| 2-10 | H906105900 | GAS SPRING | Нет на складе | |
| 2-11 | H906109400 | ARM | Нет на складе | |
| 2-12 | H906124800 | PIN | Нет на складе | |
| 2-13 | H906125102 | SPRING | Нет на складе | |
| 2-14 | H906125200 | SPRING | Нет на складе | |
| 2-15 | H906125300 | BUSHING | Нет на складе | |
| 2-16 | H906125400 | ARM | Нет на складе | |
| 2-17 | H906124100 | BRACKET | Нет на складе | |
| 2-17-1 | H906124300 | BRACKET | Нет на складе | |
| 2-17-2 | H906127300 | SPRING | Нет на складе | |
| 2-17-3 | H906126500 | Bushing | Нет на складе | |
| 2-17-4 | H906124400 | CAM | Нет на складе | |
| 2-17-5 | H906131000 | ROCKER SWITCH | Нет на складе | |
| 2-17-6 | N015874142 | BOLT | Нет на складе | |
| 2-17-7 | N050760005 | SNAP RING | Нет на складе | |
| 2-18 | H906127100 | PLATE | Нет на складе | |
| 2-19 | H906131500 | PLATE | Нет на складе | |
| 2-20 | H906131600 | STOPPER | Нет на складе | |
| 2-21 | H906131701 | HOLDER | Нет на складе | |
| 2-22 | H906131800 | WASHER, SPECIAL | Нет на складе | |
| 2-23 | H906133100 | BRACKET | Нет на складе | |
| 2-24 | N010232162 | Bolt | Нет на складе | |
| 2-25 | N015870182 | BOLT | Нет на складе | |
| 2-26 | N015870302 | BOLT | Нет на складе | |
| 2-27 | N015870446 | BOLT | Нет на складе | |
| 2-28 | N015870470 | BOLT | Нет на складе | |
| 2-29 | N015890326 | Bolt m6x25 | Нет на складе | |
| 2-30 | N015890842 | Bolt | Нет на складе | |
| 2-31 | N025900062 | NUT | Нет на складе | |
| 2-32 | N030090013 | WASHER | Нет на складе | |
| 2-33 | N030100011 | Washer | Нет на складе | |
| 2-34 | N030100020 | WASHER | Нет на складе | |
| 2-35 | N030108001 | WASHER | Нет на складе | |
| 2-39 | N043120564 | SCREW | Нет на складе | |
| 2-40 | N043120909 | SCREW | Нет на складе | |
| 2-41 | N044320350 | SCREW | Нет на складе | |
| 2-42 | N044320506 | SCREW | Нет на складе | |
| 2-43 | N050760001 | SNAP RING | Нет на складе | |
| 3 | H906105101 | TRIM, FRONT | Нет на складе | |
| 4 | H906105201 | TRIM, RIGHT | Нет на складе | |
| 5 | H906105301 | TRIM, RIGHT | Нет на складе | |
| 6 | H906105401 | TRIM, UPPER | Нет на складе | |
| 7 | H906105501 | TRIM | Нет на складе | |
| 8 | H906105601 | COVER | Нет на складе | |
| 9 | H906105701 | COVER | Нет на складе | |
| 10 | H906112401 | SAFETY LOCK BAR | Нет на складе | |
| 10-1 | H906112500 | SAFETY LOCK BAR | Нет на складе | |
| 10-2 | H906112601 | COVER | Нет на складе | |
| 10-3 | H906112701 | COVER | Нет на складе | |
| 10-4 | N044720662 | SCREW | Нет на складе | |
| 11 | H906133500 | ARM | Нет на складе | |
| 12 | H906133900 | ARM REST , LEFT | Нет на складе | |
| 12-1 | H906134000 | MECHANISM | Нет на складе | |
| 12-1-1 | H906134100 | PROFILE | Нет на складе | |
| 12-1-2 | H906135000 | PROFILE | Нет на складе | |
| 12-1-3 | H906135500 | STUD | Нет на складе | |
| 12-1-4 | H906135600 | SPRING | Нет на складе | |
| 12-1-5 | H906135700 | BEARING | Нет на складе | |
| 12-1-6 | H906135800 | BEARING | Нет на складе | |
| 12-1-7 | H906130500 | ARM | Нет на складе | |
| 12-2 | H906134700 | BOLT, SPECIAL | Нет на складе | |
| 12-3 | H906136000 | ARMREST, LEFT | Нет на складе | |
| 12-3-1 | H909066016 | COVER | Нет на складе | |
| 13 | H906137700 | PLATE | Нет на складе | |
| 14 | N015870446 | BOLT | Нет на складе | |
| 15 | N025900050 | BOLT | Нет на складе | |
| 18 | N044320110 | SCREW | Нет на складе | |
| 19 | N044720661 | SCREW | Нет на складе | |
| 20 | N044720662 | SCREW | Нет на складе | |
| 21 | N044720665 | SCREW | Нет на складе | |
| 22 | N044720666 | SCREW | Нет на складе | |
| 23 | N044720667 | SCREW | Нет на складе | |
| 24 | H130321012 | ISOLATION SPONGE | Нет на складе | |
| 25 | H130135102 | STRIP | Нет на складе | |
| K | H906124200 | BRACKET | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
