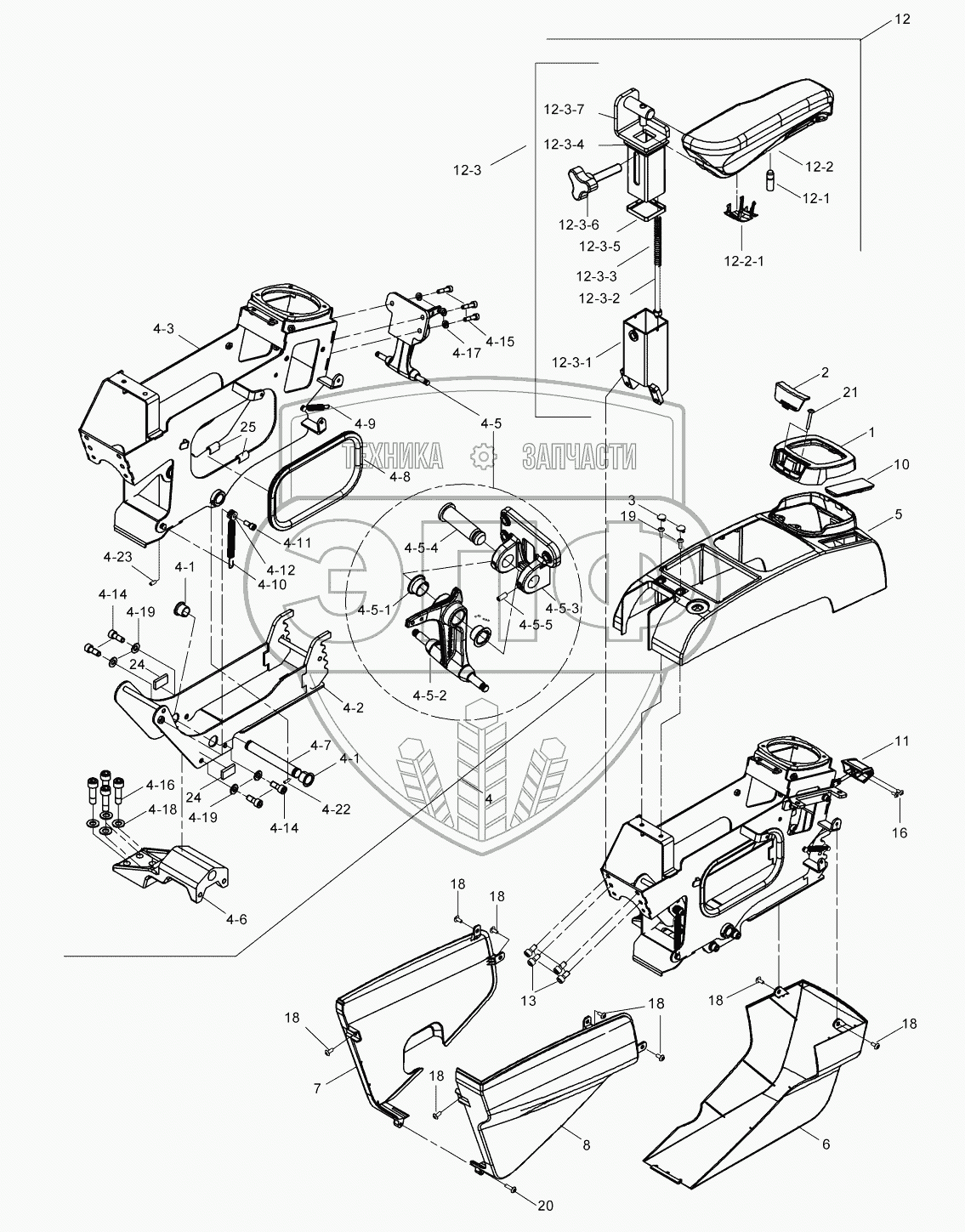

Каталог запасных частей к технике: Hidromek HMK 230LC3. CONSOLE ASSY, RH
1
2
3
4
4-1
4-1
4-2
4-3
4-5
4-5-1
4-5-2
4-5-3
4-5-4
4-5-5
4-6
4-7
4-8
4-9
4-10
4-11
4-12
4-14
4-14
4-15
4-16
4-17
4-18
4-19
4-19
4-22
4-23
5
6
7
8
10
11
12
12-1
12-2
12-2-1
12-3
12-3-1
12-3-2
12-3-3
12-3-4
12-3-5
12-3-6
12-3-7
13
16
18
18
18
18
18
18
18
19
20
21
24
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| H906107401 | H906107401 | CONSOLE , RIGHT | Нет на складе | |
| 1 | H906105501 | TRIM | Нет на складе | |
| 2 | H906105601 | COVER | Нет на складе | |
| 3 | H906105701 | COVER | Нет на складе | |
| 4 | H906107500 | MECHANISM , RIGHT | Нет на складе | |
| 4-1 | H906102200 | BUSHING | Нет на складе | |
| 4-2 | H906107600 | CONSOLE , RIGHT | Нет на складе | |
| 4-3 | H906108000 | CONSOLE , RIGHT | Нет на складе | |
| 4-5 | H906109400 | ARM | Нет на складе | |
| 4-5-1 | H906104200 | BUSHING | Нет на складе | |
| 4-5-2 | H906104800 | ARM | Нет на складе | |
| 4-5-3 | H906124500 | BRACKET | Нет на складе | |
| 4-5-4 | H906125000 | PIN | Нет на складе | |
| 4-5-5 | N043120564 | SCREW | Нет на складе | |
| 4-6 | H906109700 | SUPPORT | Нет на складе | |
| 4-7 | H906109800 | PIN | Нет на складе | |
| 4-8 | H130135102 | STRIP | Нет на складе | |
| 4-9 | H906125102 | SPRING | Нет на складе | |
| 4-10 | H906125200 | SPRING | Нет на складе | |
| 4-11 | H906161701 | HOLDER | Нет на складе | |
| 4-12 | N015870302 | BOLT | Нет на складе | |
| 4-14 | N015870458 | BOLT | Нет на складе | |
| 4-15 | N015890326 | Bolt m6x25 | Нет на складе | |
| 4-16 | N015890842 | Bolt | Нет на складе | |
| 4-17 | N030090013 | WASHER | Нет на складе | |
| 4-18 | N030100020 | WASHER | Нет на складе | |
| 4-19 | N030108001 | WASHER | Нет на складе | |
| 4-22 | N043120450 | SCREW | Нет на складе | |
| 4-23 | N043120564 | SCREW | Нет на складе | |
| 5 | H906110501 | TRIM, UPPER | Нет на складе | |
| 6 | H906110601 | TRIM, FRONT | Нет на складе | |
| 7 | H906110701 | TRIM | Нет на складе | |
| 8 | H906110801 | TRIM | Нет на складе | |
| 10 | H906112301 | TRIM | Нет на складе | |
| 11 | H906133500 | ARM | Нет на складе | |
| 12 | H906136500 | ARM REST , RIGHT | Нет на складе | |
| 12-1 | H906134700 | BOLT, SPECIAL | Нет на складе | |
| 12-2 | H906136100 | ARMREST, RIGHT | Нет на складе | |
| 12-2-1 | H909066016 | COVER | Нет на складе | |
| 12-3 | H906136600 | MECHANISM | Нет на складе | |
| 12-3-1 | H906134100 | PROFILE | Нет на складе | |
| 12-3-2 | H906135500 | STUD | Нет на складе | |
| 12-3-3 | H906135600 | SPRING | Нет на складе | |
| 12-3-4 | H906135700 | BEARING | Нет на складе | |
| 12-3-5 | H906135800 | BEARING | Нет на складе | |
| 12-3-6 | H906130500 | ARM | Нет на складе | |
| 12-3-7 | H906136800 | PROFILE | Нет на складе | |
| 13 | N015870446 | BOLT | Нет на складе | |
| 16 | N044720661 | SCREW | Нет на складе | |
| 18 | N044720662 | SCREW | Нет на складе | |
| 19 | N044720665 | SCREW | Нет на складе | |
| 20 | N044720666 | SCREW | Нет на складе | |
| 21 | N044720667 | SCREW | Нет на складе | |
| 24 | H130321012 | ISOLATION SPONGE | Нет на складе | |
| 25 | H130135102 | STRIP | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
