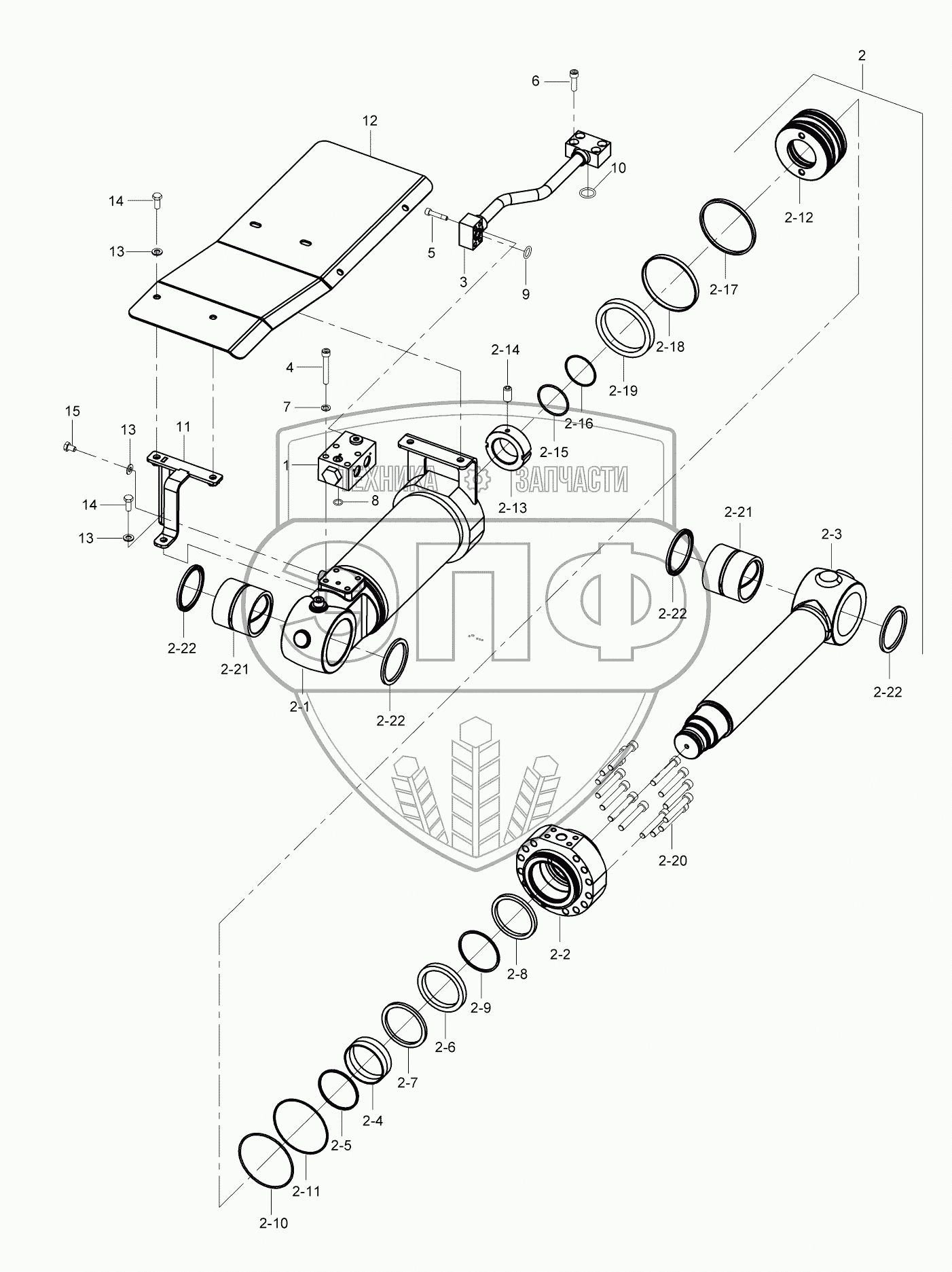

Каталог запасных частей к технике: Hidromek HMK 230LC3. DOZER CYLINDER, RH (OP)
1
2
2-1
2-2
2-3
2-4
2-5
2-6
2-7
2-8
2-9
2-10
2-11
2-12
2-13
2-14
2-15
2-16
2-17
2-18
2-19
2-20
2-21
2-21
2-22
2-22
2-22
2-22
3
4
5
6
7
8
9
10
11
12
13
13
13
14
14
15
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| H343111800 | H343111800 | CYLINDER ASSY , RIGHT | Нет на складе | |
| 1 | H303114800 | VALVE, CHECK | Нет на складе | |
| 2 | H343111700 | CYLINDER S.A. | Нет на складе | |
| 2-1 | H343110700 | BARREL W.A. | Нет на складе | |
| 2-2 | H233121401 | CYLINDER GLAND | Нет на складе | |
| 2-3 | H223121900 | PISTON ROD W.A. | Нет на складе | |
| 2-4 | N100008530 | BUSHING | Нет на складе | |
| 2-5 | N051350066 | SNAP RING | Нет на складе | |
| 2-6 | N104850012 | SEAL, PISTON ROD | Нет на складе | |
| 2-7 | N104851006 | SEAL, PISTON ROD | Нет на складе | |
| 2-8 | N105859908 | SEAL, WIPER | Нет на складе | |
| 2-9 | N051350072 | SNAP RING | Нет на складе | |
| 2-10 | N102011903 | O-RING | Нет на складе | |
| 2-11 | N102612001 | BACK-UP RING | Нет на складе | |
| 2-12 | H233121500 | Piston | Нет на складе | |
| 2-13 | H233121600 | Nut, Lock | Нет на складе | |
| 2-14 | N043050772 | SCREW | Нет на складе | |
| 2-15 | N102006403 | O-ring, piston | Нет на складе | |
| 2-16 | N102665701 | BACK-UP RING | Нет на складе | |
| 2-17 | N100911706 | GUIDE RING | Нет на складе | |
| 2-18 | N101912509 | GUIDE RING | Нет на складе | |
| 2-19 | N103910216 | SEAL, PISTON | Нет на складе | |
| 2-20 | N015901284 | BOLT | Нет на складе | |
| 2-21 | H343304600 | Bush | Нет на складе | |
| 2-22 | N105809505 | SEAL, WIPER | Нет на складе | |
| 3 | H233124603 | PIPE | Нет на складе | |
| 4 | N015870914 | Bolt | Нет на складе | |
| 5 | N015890518 | BOLT | Нет на складе | |
| 6 | N015890830 | Bolt | Нет на складе | |
| 7 | N031310011 | WASHER | Нет на складе | |
| 8 | N102001322 | O-RING | Нет на складе | |
| 9 | N102001803 | O-RING | Нет на складе | |
| 10 | N102002435 | O-RING | Нет на складе | |
| 11 | H343110900 | BRACKET | Нет на складе | |
| 12 | H343111200 | PLATE | Нет на складе | |
| 13 | N030810015 | Washer | Нет на складе | |
| 14 | N010232462 | Bolt | Нет на складе | |
| 15 | N010232402 | BOLT | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
