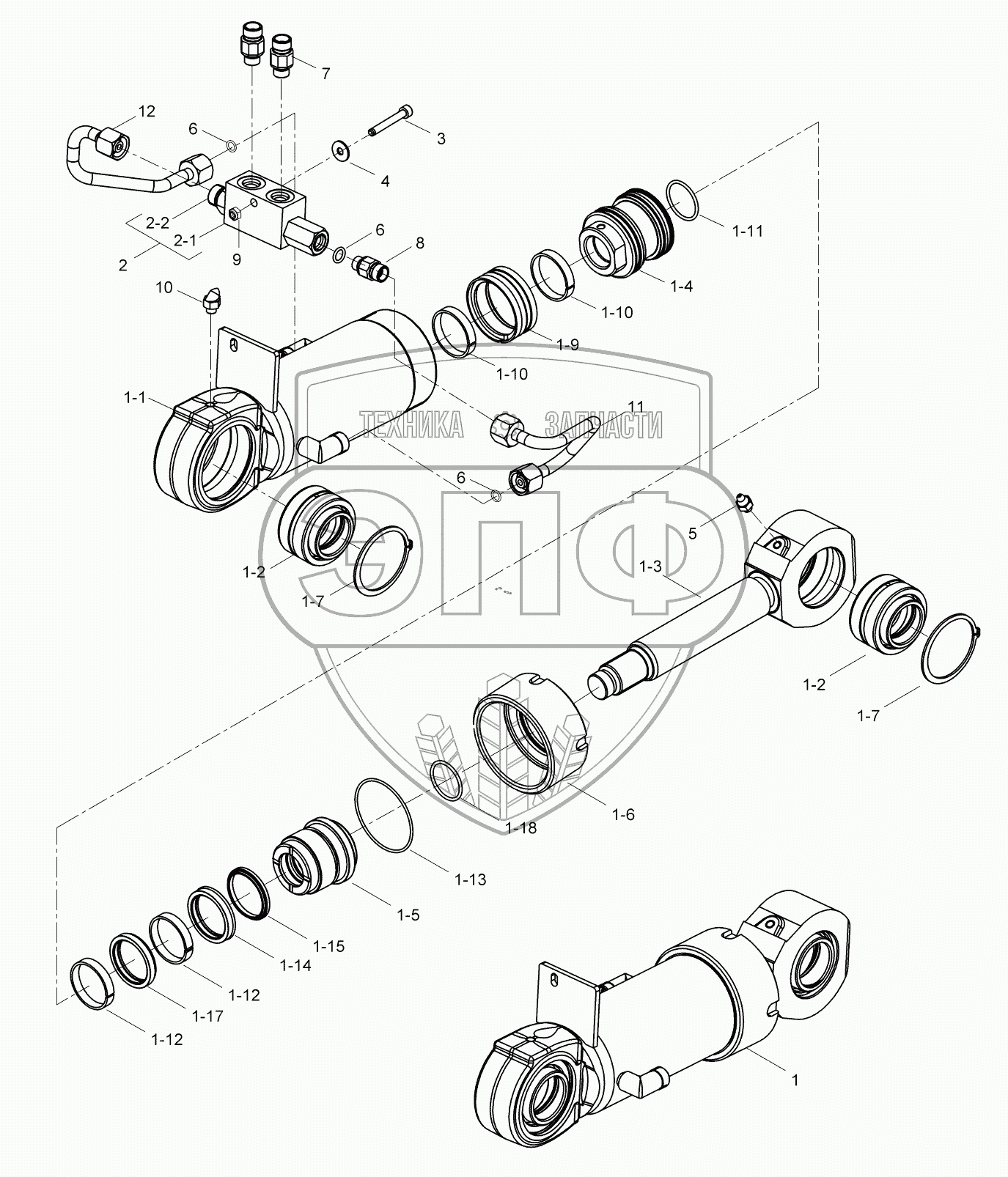

Каталог запасных частей к технике: Hidromek HMK 230LC3. QUICK COUPLER CYLINDER (OP)
1
1-1
1-2
1-2
1-3
1-4
1-5
1-6
1-7
1-7
1-9
1-10
1-10
1-11
1-12
1-12
1-13
1-14
1-15
1-17
1-18
2
2-1
2-2
3
4
5
6
6
6
7
8
9
10
11
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | Цена | |
|---|---|---|---|---|
| H340137502 | H340137502 | CYLINDER ASSY | Нет на складе | |
| 1 | H340137602 | CYLINDER S.A. | Нет на складе | |
| 1-1 | H340137702 | BARREL | Нет на складе | |
| 1-2 | 20700400 | Radial, spherical plain bearing | Нет на складе | |
| 1-3 | H340118700 | PISTON ROD | Нет на складе | |
| 1-4 | 20120450 | Piston | Нет на складе | |
| 1-5 | H340137900 | CYLINDER GLAND | Нет на складе | |
| 1-6 | H340138000 | COVER | Нет на складе | |
| 1-7 | N050220200 | Retaining ring | Нет на складе | |
| 1-9 | N103587000 | Seal, piston | Нет на складе | |
| 1-10 | N101657056 | Guide ring, piston | Нет на складе | |
| 1-11 | N102004035 | O-ring, piston | Нет на складе | |
| 1-12 | N100404597 | GUIDE RING, HEAD | Нет на складе | |
| 1-13 | N102006440 | O-ring, end cap | Нет на складе | |
| 1-14 | N104405013 | SEAL DUST | Нет на складе | |
| 1-15 | N105404805 | SEAL DUST | Нет на складе | |
| 1-17 | N107405506 | BUFFER SEAL | Нет на складе | |
| 1-18 | N102006420 | O-RING | Нет на складе | |
| 2 | H340115002 | VALVE, CHECK | Нет на складе | |
| 2-1 | H349048001B | HOUSING | Нет на складе | |
| 2-2 | H349048002A | VALVE, CHECK | Нет на складе | |
| 3 | N015890386 | Bolt | Нет на складе | |
| 4 | N030020004 | WASHER | Нет на складе | |
| 5 | N081210020 | Grease nipple | Нет на складе | |
| 6 | N102000715 | O-RING | Нет на складе | |
| 7 | N16K114341 | FITTING | Нет на складе | |
| 8 | N16K114701 | FITTING | Нет на складе | |
| 9 | N025900050 | BOLT | Нет на складе | |
| 10 | N081120020 | GREASE NIPPLE | Нет на складе | |
| 11 | H340138202 | PIPE | Нет на складе | |
| 12 | H340138302 | PIPE | Нет на складе |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
